55
REAL SMART MIG 200
Вылет сварочной проволоки при сварке необходимо выдерживать посто-
янным.

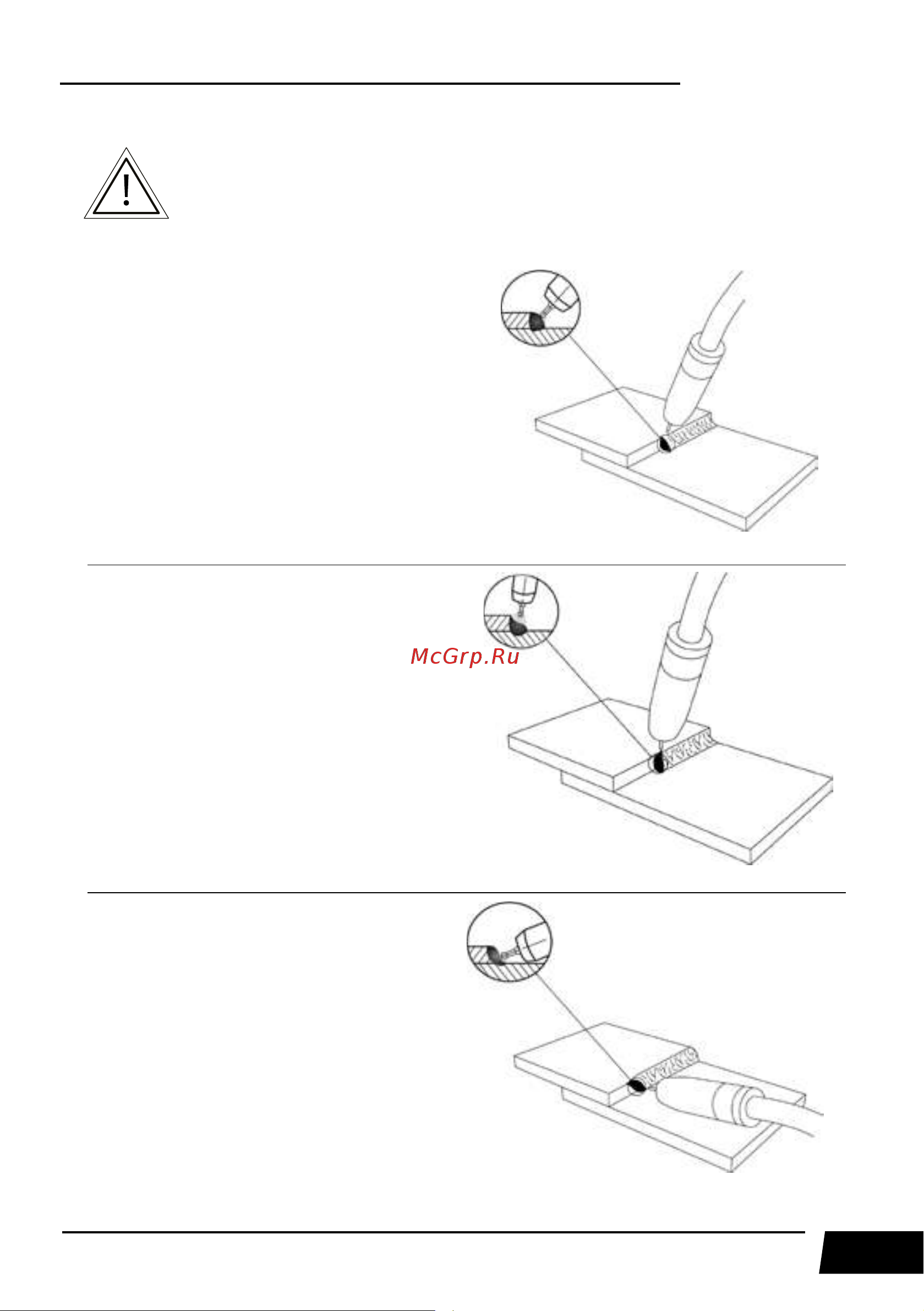

На рисунке 10.14 показан пример сварки в нижнем положении нахлесточного соединения.
Нормальный угол наклона горелки.
Сварное соединение без подрезов.
Слишком большой угол наклона горелки.
Возможен подрез верхнего листа.
Слишком маленький угол наклона горелки.
Возможен подрез нижнего листа.
Рис. 10.14. Формирования сварочного шва.
