88
14.7. ОСОБЕННОСТИ ПОЗИЦИОНИРОВАНИЯ СВАРОЧНОЙ ГОРЕЛКИ
Сварку обычно выполняют справа налево. При сварке без присадочного материала элек-
трод располагают перпендикулярно к поверхности свариваемого металла, а с присадочным
материалом – под углом. Присадочный пруток перемещают впереди горелки (См. рис. 14.13).

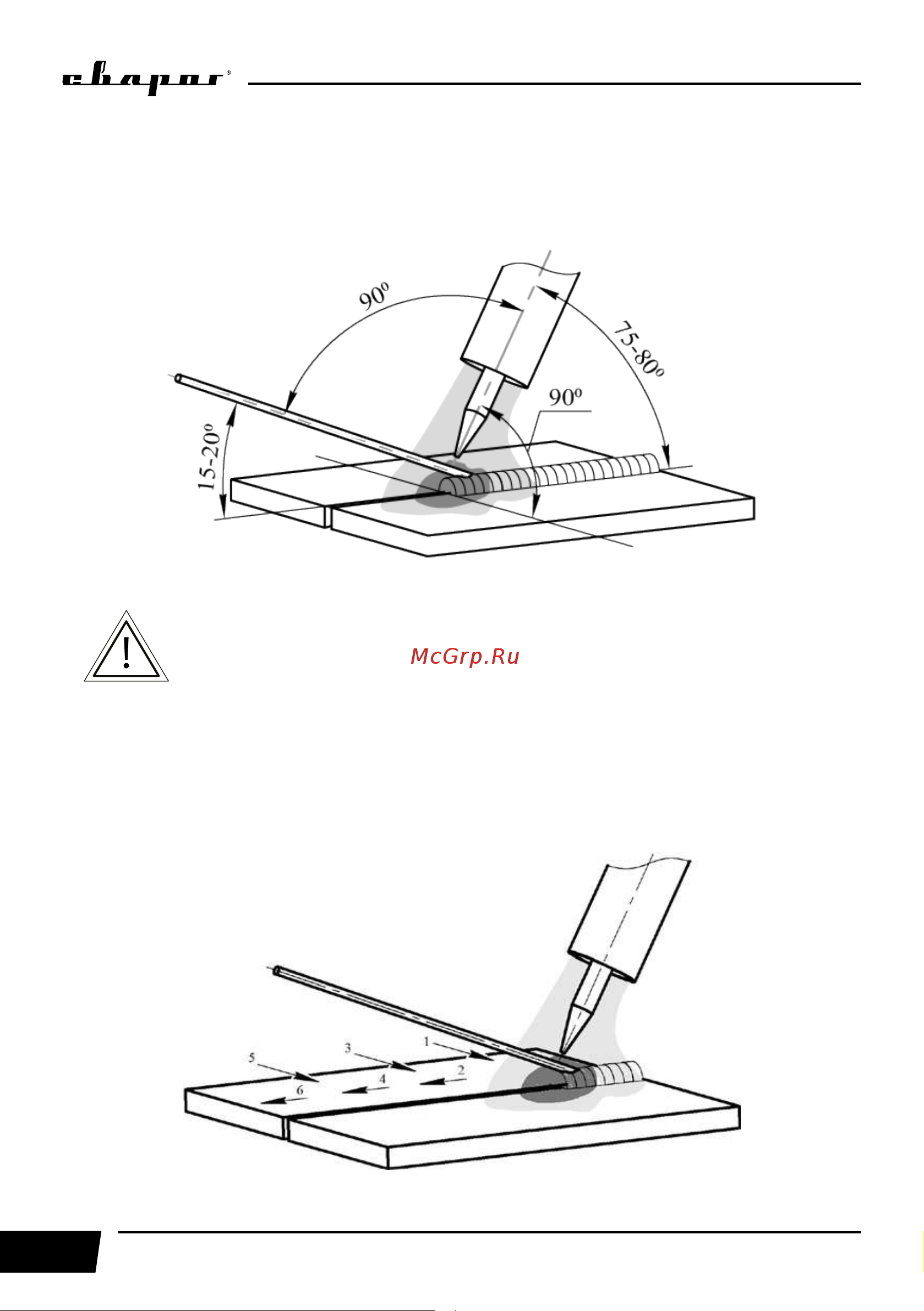

Рис. 14.13. Угол наклона горелки.
При аргонодуговой сварке также следует не забывать про противо-
положный угол наклона горелки (См. рис. 14.13). Это влияет на фор-
мирование сварочного шва. Старайтесь держать горелку под углом
90°(по отношению к линии шва).
При наплавке валиков горизонтальных швов в нижнем положении присадочной проволо-
кой придают поступательные движения. Это надо делать так, чтобы металл равными порция-
ми поступал в сварочную ванну (См. рис. 14.14).
Не рекомендуется прекращать сварку удлинением дуги, отводя горелку. Это ухудшает га-
зовую защиту шва.
Рис. 14.14. Пример манипуляции присадочной проволокой при TIG сварке.
