37
REAL SMART MIG 200
Установите необходимые параметры
сварки (См. рис. 9.19)
Скорость подачи сварочной проволоки
выбирается в зависимости от толщи-
ны свариваемого металла и диаметра
проволоки. Чем больше скорость подачи
проволоки, тем больше сила сварочного
тока.
Напряжение на дуге выбирается в
зависимости от толщины свариваемого
металла и диаметра сварочной проволо-
ки. Чем больше напряжение на дуге, тем
шире сварной шов.
Индуктивность – зависимость меж-
ду шириной и высотой шва, глубиной
проплавления и количеством брызг.
(См. таблицу 10.8).

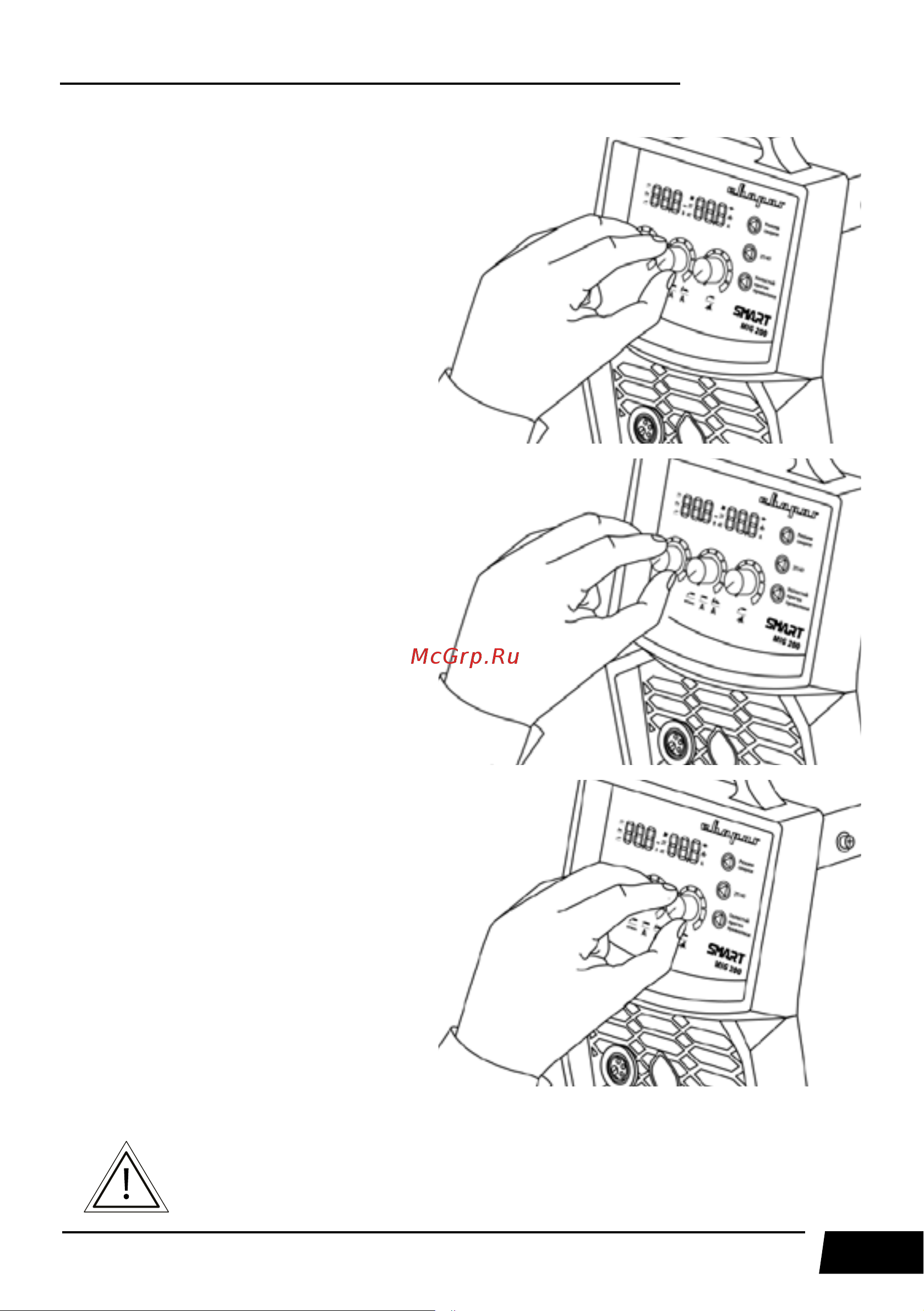

Рис. 9.19. Установка параметров сварки
Рекомендованное значение индуктивности выделено на шкале желтым
цветом.
