75
REAL SMART MIG 200
6. С помощью регулятора (См. рис
13.4) установите необходимый рас-
ход защитного газа (от 4 до 25 л/мин
в зависимости от выполняемых за-
дач или см. таблицу 14.9).

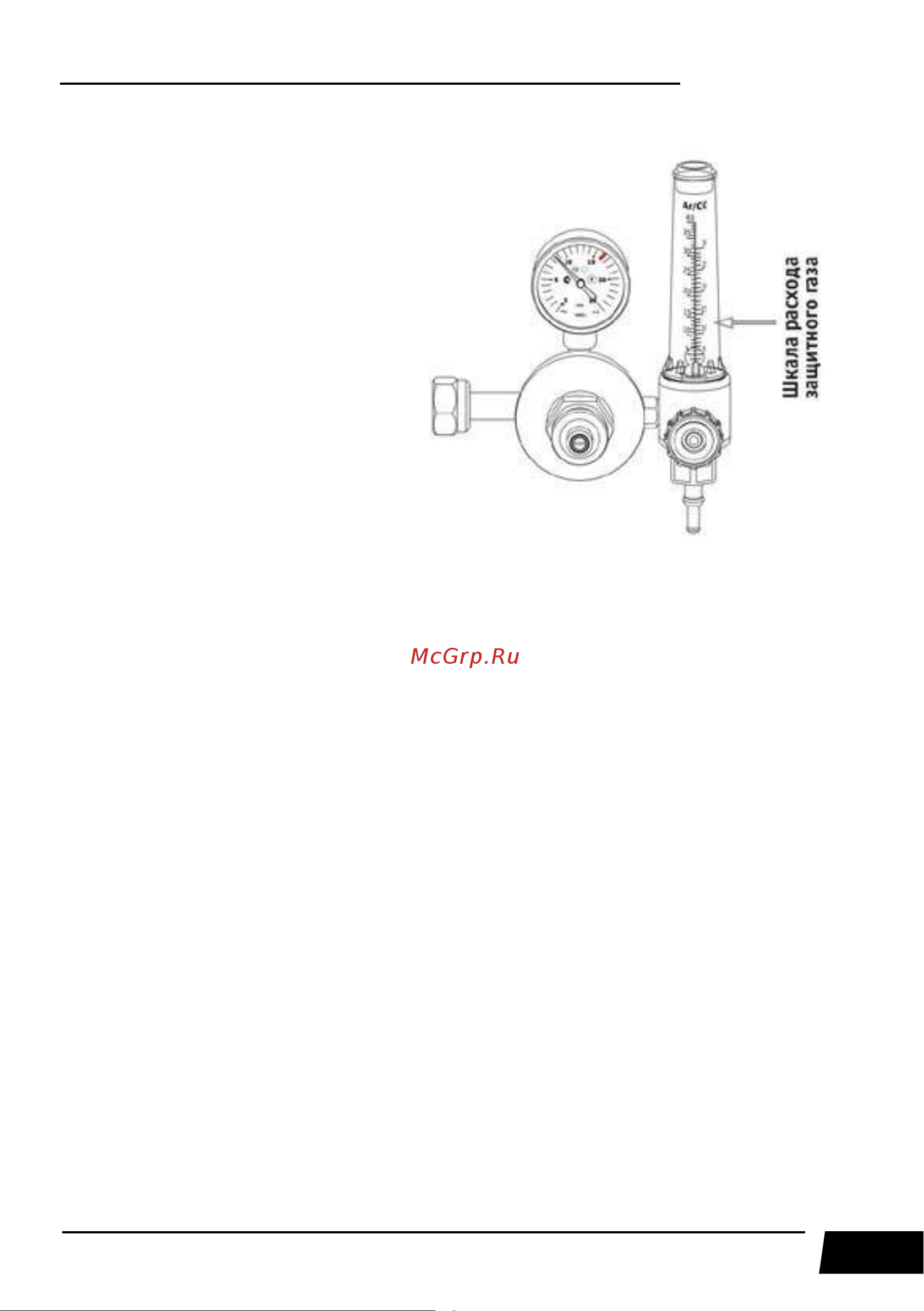

Рис. 13.4. Расход защитного газа.
7. Начинайте сварочный процесс (См. рис. 13.5).
