10
показано на Рис. 5-5.

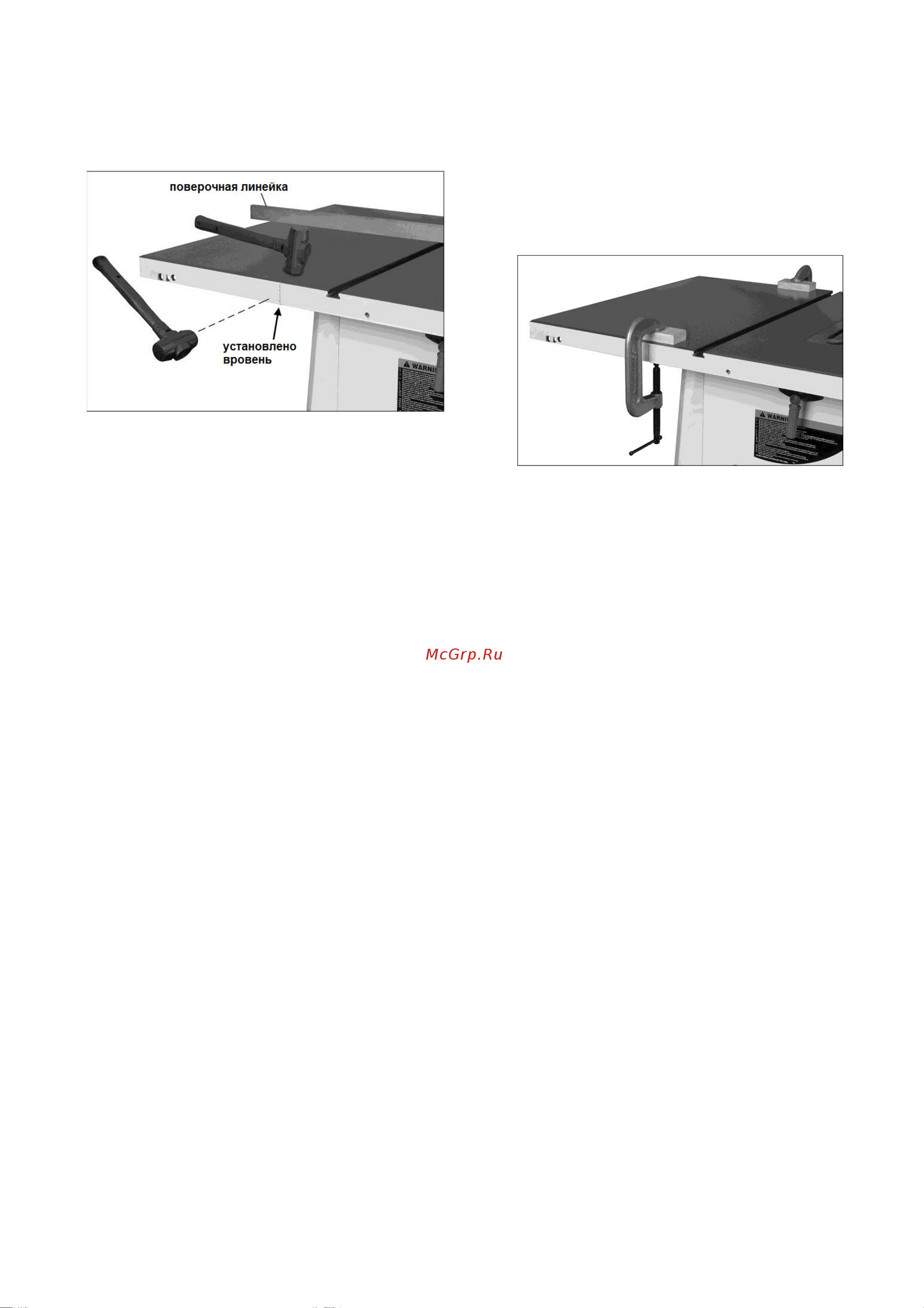

Рис. 5-5: выравнивание удлинений стола,
способ 1
4. Продолжая выравнивать удлинение со
столом с помощью легких постукиваний
молотком, перемещайте поверочную
линейку вдоль удлинения, чтобы
проверить выравнивание в нескольких
местах. Проверьте также результат
выравнивания, проведя пальцами по
стыку стола с удлинением. Затягивайте
винты под каждым участком удлинения
после его полного выравнивания со
столом в этом месте. Последовательно
затяните все винты. ПРИМЕЧАНИЕ:
убедитесь, что передний край
удлинения находится на одном уровне с
передним краем стола станка.
5. Повторите приведенные шаги для
выравнивания второго удлинения стола.
Способ 2 (Рис. 5-6):
1. Выполните шаги 1-3 способа 1.
2. Установите на месте стыка две
струбцины: одну спереди, другую сзади
стола. Чтобы не повредить поверхность
стола, подложите под губки струбцин
прокладку или плоский брусок. См. Рис.
5-6.
3. Затяните обе струбцины, чтобы
выровнять края столов спереди и сзади.
Убедитесь, что передний край удлинения
находится на одном уровне с передним
краем стола станка.
4. Затягивайте винты постепенно,
располагая поверочную линейку в
различных местах поперек стыка стола с
удлинением. Особенно тщательно
проверьте выравнивание по центру
стыка. При необходимости произведите
дальнейшую регулировку.
5. Полностью затяните винты.
Рис. 5-6: выравнивание удлинений стола,
способ 2
5.6 Маховики
См. Рис. 5-4.
Примечание: маховики выглядят
одинаковыми, но размеры посадочных
отверстий у них разные.
1. Наденьте проставку (HP4, Рис. 5-4) на
вал маховика с большим отверстием (С),
который располагается с передней
стороны станка. Совместите лыску
отверстия маховика с лыской на валу.
2. Зафиксируйте маховик, закрутив ручку
(HP3).
3. Маховик с малым отверстием (D)
наденьте на вал с правой стороны
станка, выровняв лыску отверстия с
лыской на валу.
4. Зафиксируйте маховик винтом (HP9) со
стопорной шайбой с помощью 4 мм
шестигранного ключа.
5.7 Кожух двигателя
См. Рис. 5-7.
Прикрутите кожух двигателя (J) с помощью
четырех шайб и винтов с полукруглыми
головками (HP12/14).
