13
5. Чтобы снять защитный кожух, выполните
приведенные шаги в обратном порядке.
ВАЖНО: перед работой на станке с
установленным защитным кожухом пильного
диска ручка (G) должна быть затянута.

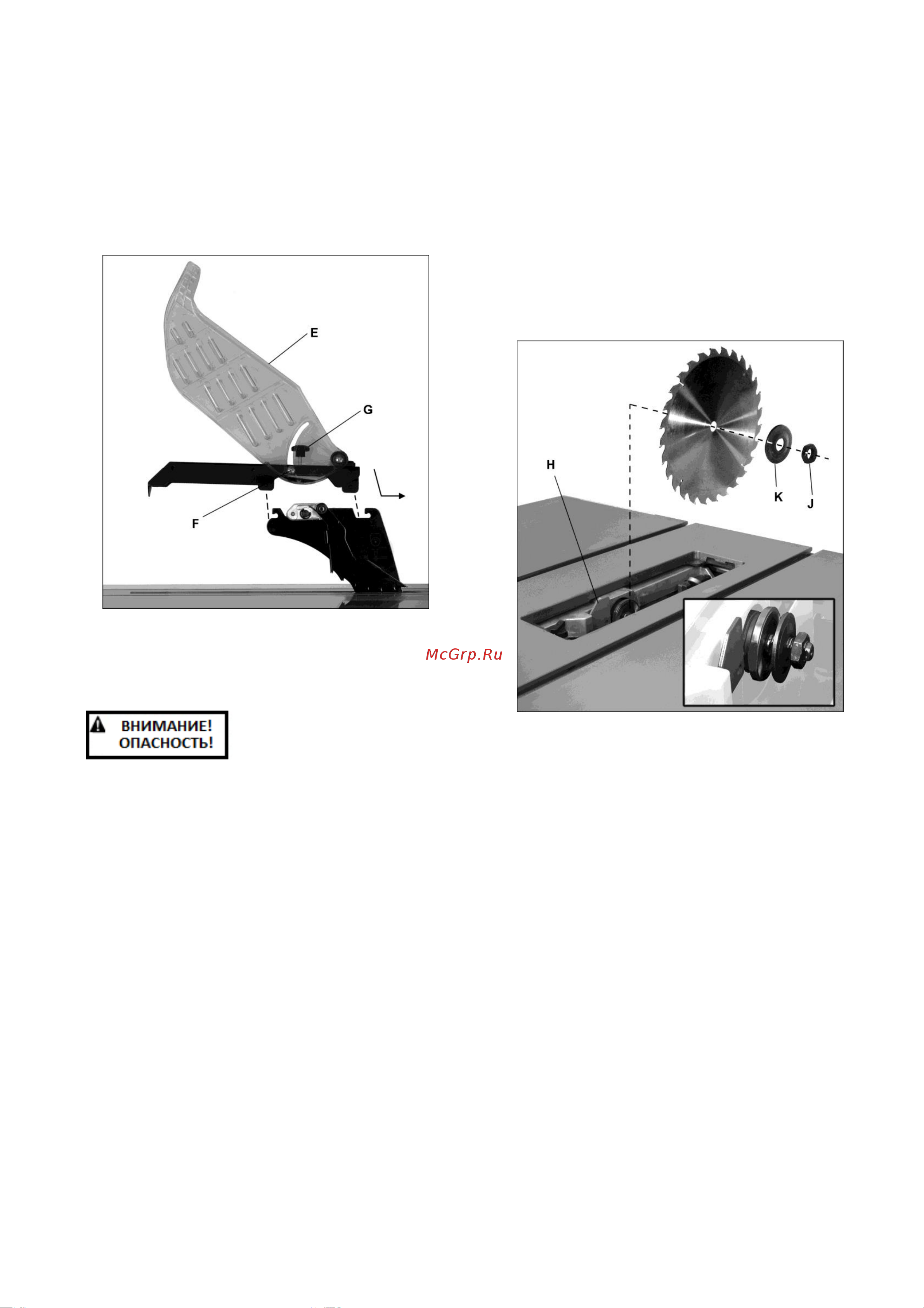

Рис. 5-12
5.15 Установка/замена пильного диска
При установке или
замене пильного диска
всегда отключайте
станок от источника
питания! Несоблюдение данного
предписания может стать причиной
серьезных травм.
1. Отключите станок от источника питания.
2. С помощью маховиков полностью
поднимите оправку пильного диска и
зафиксируйте диск строго в
вертикальном положении, закрутив ручку
в центре маховика.
См. Рис. 5-13:
3. Нажмите на затвор оправки (Н) и
поворачивайте оправку, пока она не
заблокируется. Продолжайте удерживать
затвор оправки нажатым.
4. С помощью поставляемого в комплекте
гаечного ключа открутите гайку оправки
(J) и снимите внешний фланец (K). При
замене пильного диска, снимите старый
диск.
5. Наденьте на вал оправки новый пильный
диск. Зубья диска должны быть
обращены вниз к передней части станка.
Установите на место фланец и гайку
(K/J).
6. Затяните гайку оправки (J). Не
перетягивайте ее.
Рис. 5-13
5.16 Низкопрофильный
расклинивающий нож
Низкопрофильный расклинивающий нож
входит в комплект поставки станка. Установка
и регулировка стандартного и
низкопрофильного ножей производится
аналогично. Низкопрофильный
расклинивающий нож располагается немного
ниже пильного диска и используется для
несквозных пропилов. Защитный кожух
пильного диска с низкопрофильным ножом
не используется, поэтому при работе без
него следует соблюдать дополнительные
меры предосторожности.
