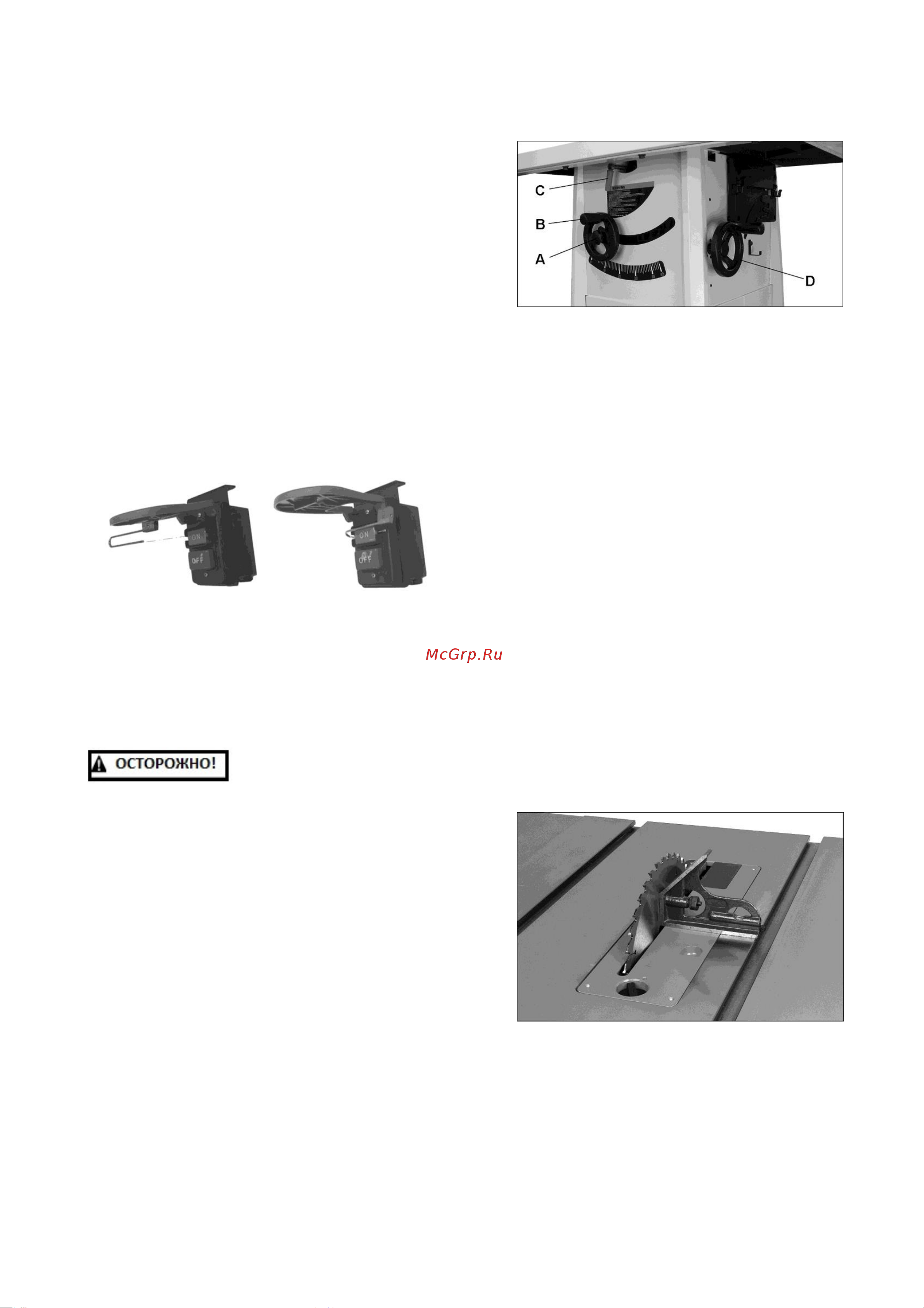

Jet JPS-10TSL-T 725000K-3RU 400В [16/31] Регулировка станка
![Jet JPS-10TSL-T 725000K-3RU 400В [16/31] Регулировка станка](/views2/1630398/page16/bg10.png)
16
6.3 Блокировка переключателя
Вкл./Выкл.
Циркулярный станок оснащен
переключателем, который можно
заблокировать с помощью
предохранительного замка (Рис. 6-3). Чтобы
обезопасить станок от несанкционированного
использования или случайного включения
маленькими детьми, настоятельно
рекомендуется использовать
предохранительный замок (не входит в
комплект поставки). Храните ключ в месте, не
доступном для детей и других лиц, не
имеющих достаточной квалификации для
работы на станке.
Рис. 6-3
7.0 Регулировка станка
7.1 Механизм подъёма/наклона
пильного диска
Запрещается
прикладывать усилия
для установки
механизма наклона за 45º или 90º
ограничители. Это может привести к
отклонению пильного диска.
См. Рис. 7-1.
Чтобы поднять или опустить пильный диск
ослабьте запорную ручку (А) и поворачивайте
маховик (В), расположенный спереди станка.
Затяните ручку фиксации. Пильный диск
должен располагаться примерно на 3 мм
выше заготовки.
Чтобы наклонить диск, ослабьте запорную
рукоятку (С), повернув ее против часовой
стрелки, и поворачивайте маховик (D). Затем
затяните запорную рукоятку (С) по часовой
стрелке.
Рис. 7-1
7.2 Регулировка ограничителей
наклона пильного диска
Ограничители наклона пильного диска под
углами 45° и 90° были отрегулированы на
заводе-изготовителе, но оператору все же
следует их проверить.
1. Отключите станок от источника питания.
2. Полностью поднимите пильный диск.
3. Установите пильный диск под углом 90º к
поверхности стола, до конца закрутив
маховик (D, Рис. 7-1) против часовой
стрелки. Не прилагайте чрезмерных
усилий, когда диск достигнет
ограничителя.
4. Положите на стол угольник и проверьте,
чтобы угол между столом и диском
составлял 90º. См. Рис. 7-2. Убедитесь,
что угольник полностью прилегает к
поверхности диска и не касается его
зубьев.
Рис. 7-2
Если необходима регулировка:
5. Снимите кожух двигателя с левой
стороны станка.
6. Выкрутите установочный винт из упорной
