8

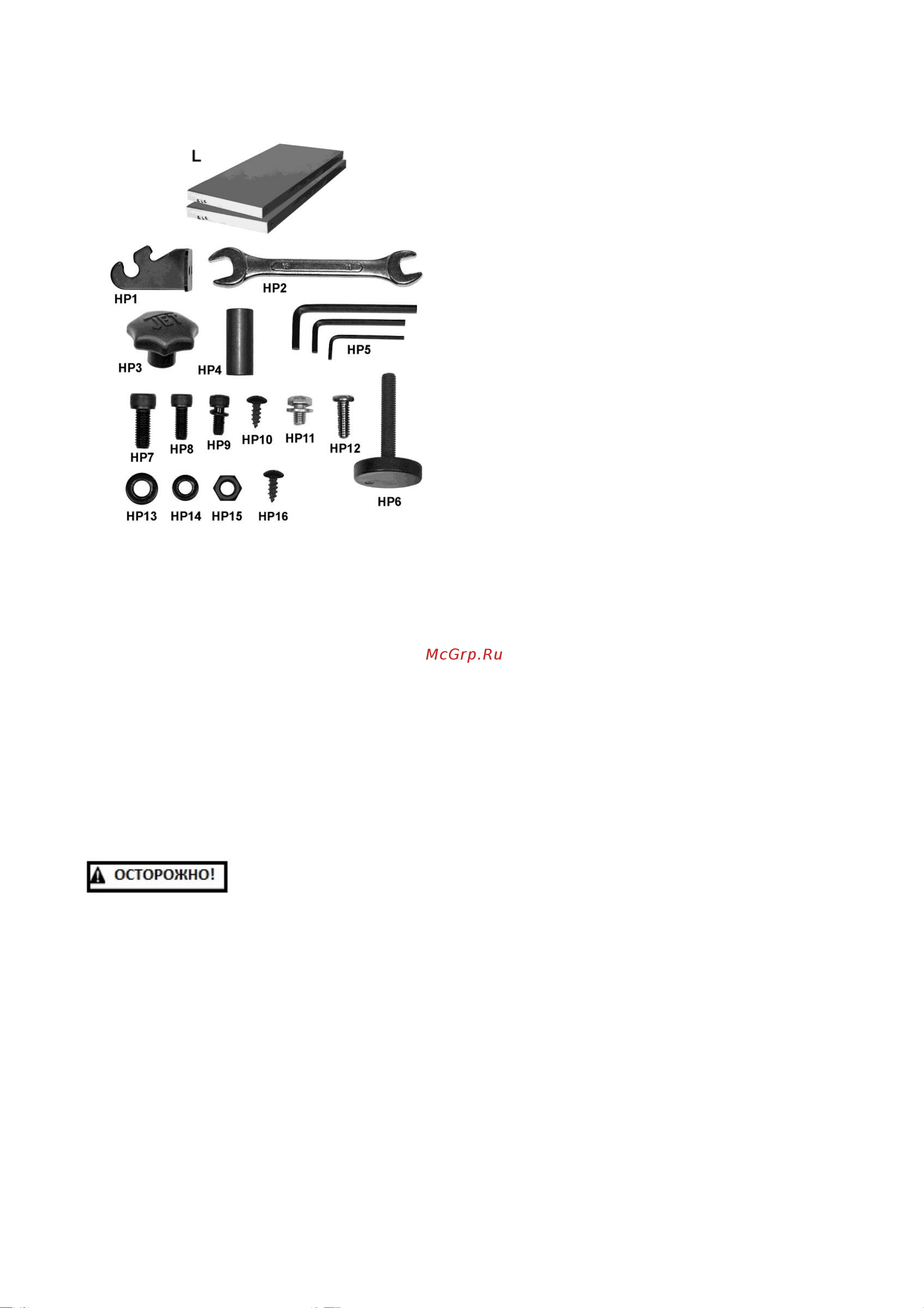

Рис. 5-2: крепеж (не в масштабе)
5.2 Инструмент для сборки
Шестигранные (торцовые) ключи: 4, 5, 6 мм
Гаечные ключи с открытым зевом: 10, 13 мм
Крестовая отвертка (Phillips)
Поверочная линейка
Резиновый молоток (или стальной и
деревянный брусок)
Уровень
Примечание: гаечный ключ с трещоткой
ускорит процесс сборки. Для сборки и/или
регулировки упора и направляющих могут
понадобиться дополнительные инструменты.
Станок тяжелый;
чтобы переместить его
или повернуть на
нужную сторону воспользуйтесь
подъемным механизмом или помощью
ассистента.
5.3 Распаковка и очистка
1. Извлеките все содержимое из
транспортировочной коробки и из корпуса
станка. Не выбрасывайте коробку и
упаковочные материалы до полной
сборки и удовлетворительной работы
станка.
2. Осмотрите содержимое коробки на
предмет повреждений при
транспортировке. При обнаружении
повреждений, сообщите о них
поставщику.
3. Сравните содержимое
транспортировочной коробки с перечнем
деталей в данной инструкции. Если
какие-либо детали отсутствуют,
сообщите об этом поставщику. Сначала
проверьте, не установлены ли эти детали
на станке.
4. Переместите станок с паллеты на
картонную подложку или коврик, чтобы не
поцарапать стол. Пока станок должен
находиться в перевернутом положении.
5.4 Установка опор, выравнивающих
ножек и нижней пылезащитной
пластины
См. Рис. 5-3a и 5-3b.
1. Прикрутите опоры (K) к корпусу станка с
помощью двух винтов М8 с шайбами
(HP8/13) (для каждой опоры, как показано
на рисунке). Сначала вставьте оба винта,
затем затяните их 5 мм шестигранным
ключом. (Примечание: если для
установки винта требуется больше
пространства, см. раздел 6.6, чтобы
временно установить маховик и
наклонить поворотную опору)
2. С помощью шестигранных гаек
установите четыре выравнивающие
ножки (HP6/15).
3. Прикрутите нижнюю пластину (М) к
основанию станка с помощью восьми
шурупов М5х12 (HP16).
4. Поставьте станок на опоры и дайте
ножкам занять свое положение. Затем
положите на стол уровень и, регулируя
высоту ножек, выровняйте станок. По
завершении регулировки затяните на
ножках шестигранные гайки с помощью
10 мм гаечного ключа.
5. Подсоедините шланг (А, Рис. 5-3b) к
вытяжному штуцеру.
6. Зафиксируйте шланг хомутом (В).
