17
втулки 90° ограничителя (Е, Рис. 7-3) и
расположите втулку так, чтобы
кронштейн вала мог перемещаться.
7. Поворотом маховика выставите угол
наклона диска равный 90º.
8. Закручивайте упорную втулку
ограничителя, пока она не коснется
кронштейна вала, затем затяните
установочный винт (Е).

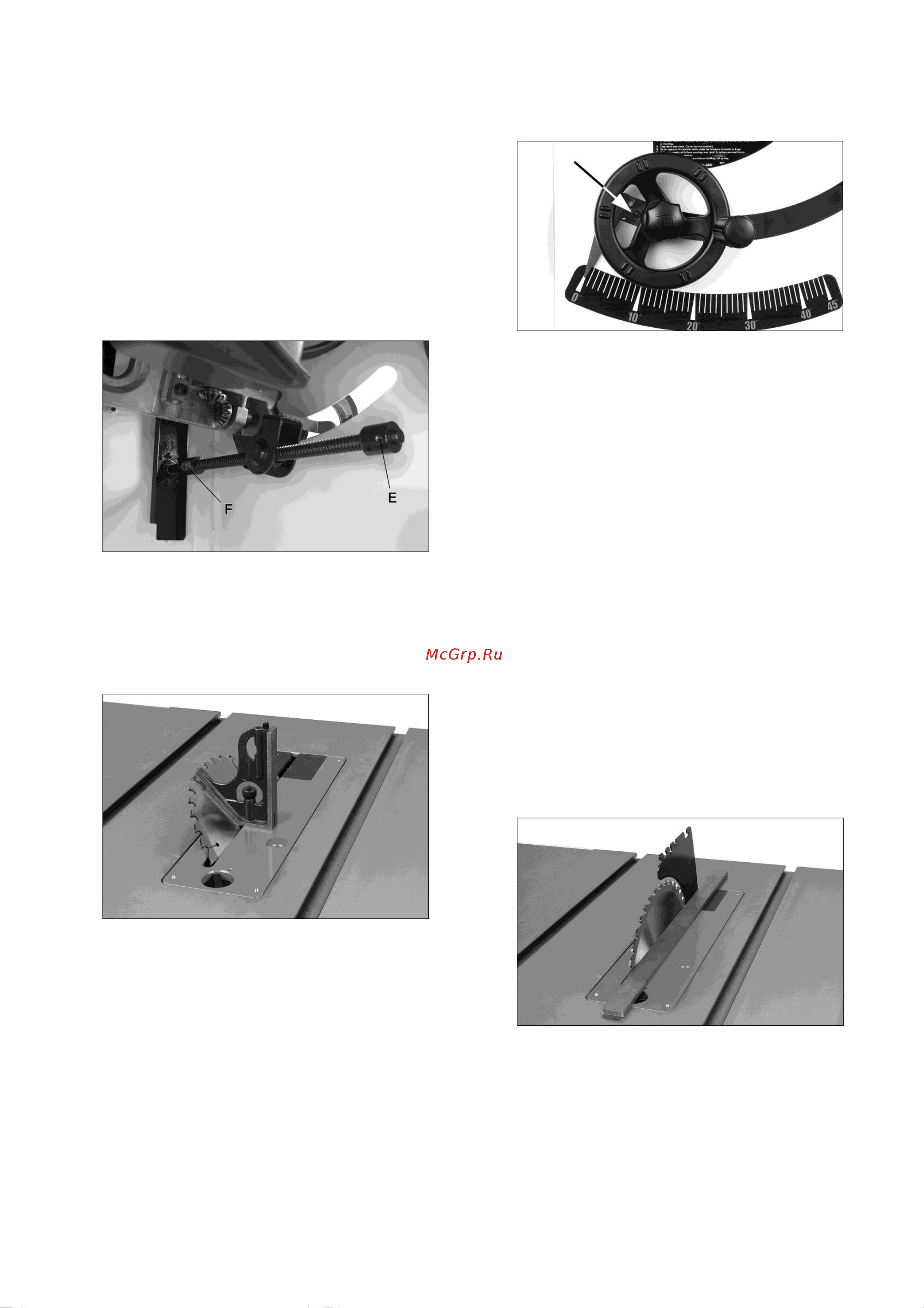

Рис. 7-3
9. Наклоните пильный диск на угол 45° и
проверьте регулировку по аналогии с
описанным выше способом. См. Рис. 7-4.
Отрегулируйте буртик 45° ограничителя
(F, Рис. 7-3).
Рис. 7-4
Проверьте по шкале, чтобы указатель
наклона (Рис. 7-5) располагался точно на
отметках 45º или 90º (0°). Если это не так,
ослабьте винт и отрегулируйте положение
указателя. Снова затяните винт.
Рис. 7-5
7.3 Выравнивание расклинивающего
ножа
7.3.1 Боковое выравнивание
Для предотвращения отскока заготовки
пильный диск и расклинивающий нож должны
быть точно выровнены. Боковое
выравнивание ножа с диском следует
проверить после первоначальной установки
защитного кожуха диска и расклинивающего
ножа. Его также следует проверять после
каждой замены пильного диска.
1. Отключите станок от источника питания.
2. Снимите защитный кожух пильного диска
и противоударные фиксаторы.
3. Положите на стол поверочную линейку
так, чтобы она прилегала к пильному
диску и расклинивающему ножу. См. Рис.
7-6. Проверните диск, чтобы кончик его
зуба касался поверочной линейки.
Рис. 7-6
Пильный диск и расклинивающий нож
должны располагаться на одной линии. Если
необходима регулировка:
4. Потяните рычаг (А, Рис. 7-7) и снимите
