14

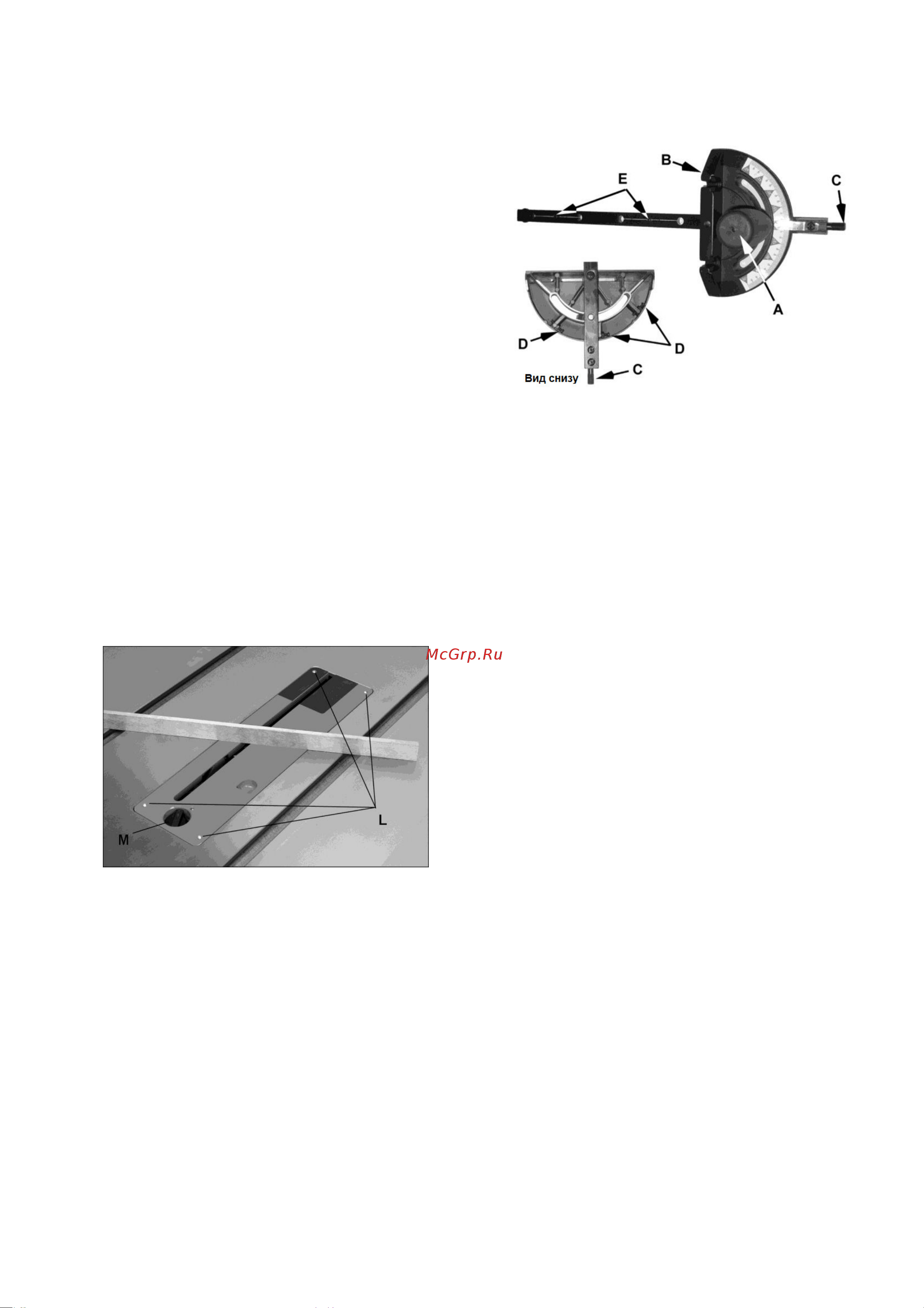

5.17 Вставка стола
См. Рис. 5-14.
1. Снимите защитный кожух пильного диска
и расклинивающий нож.
2. Полностью опустите пильный диск.
3. Установите в отверстие вставку стола
так, чтобы ее конец с открытым пазом
был обращен к задней части стола, как
показано на рисунке.
4. С помощью четырех выравнивающих
винтов отрегулируйте положение вставки
так, чтобы она была вровень со столом.
Для этого используйте поверочную
линейку, располагая ее в различных
точках над вставкой. Для регулировки
вам понадобится 2,5 мм шестигранный
ключ.
5. Поверните запорную ручку (М), чтобы
зафиксировать вставку стола. Если
запорная ручка не фиксирует ее
надлежащим образом, извлеките вставку
и отрегулируйте натяжение пружины с
помощью гайки на валу ручки.
Рис. 5-14
5.18 Угловой упор
См. Рис. 5-15.
Рис. 5-15
Для работы с угловым упором ослабьте
запорную ручку (А) и поверните корпус упора
(В) на нужный угол.
В нажатом состоянии штифт (С) служит
ограничителем. При повороте корпуса штифт
задевает за один из трех расположенных под
корпусом винтов (D), которые служат
индикаторами поворота упора на -45º, 90º и
+45º.
Угловой упор можно установить в пазу стола
с любой степенью затяжки с помощью винтов
(Е).
Калибровка
Если угол упора выставляется неправильно,
ограничители можно отрегулировать путем
закручивания одного из трех винтов (D).
Затем затяните шестигранную гайку.
Примечание: всегда производите пробные
пропилы. Не следует полагаться только на
указатель упора.
5.19 Хранение инструмента
Продольный упор можно хранить на крючках
кожуха двигателя. Ключ оправки и
низкопрофильный расклинивающий нож
хранятся на специальном держателе для
инструментов с правой стороны станка. Под
держателем располагается крючок для
хранения принадлежностей.
Дополнительный крючок (HP1) можно
прикрутить к любой поверхности основания
станка с помощью шурупов (HP10). Перед
закручиванием шурупов просверлите
установочные отверстия.
