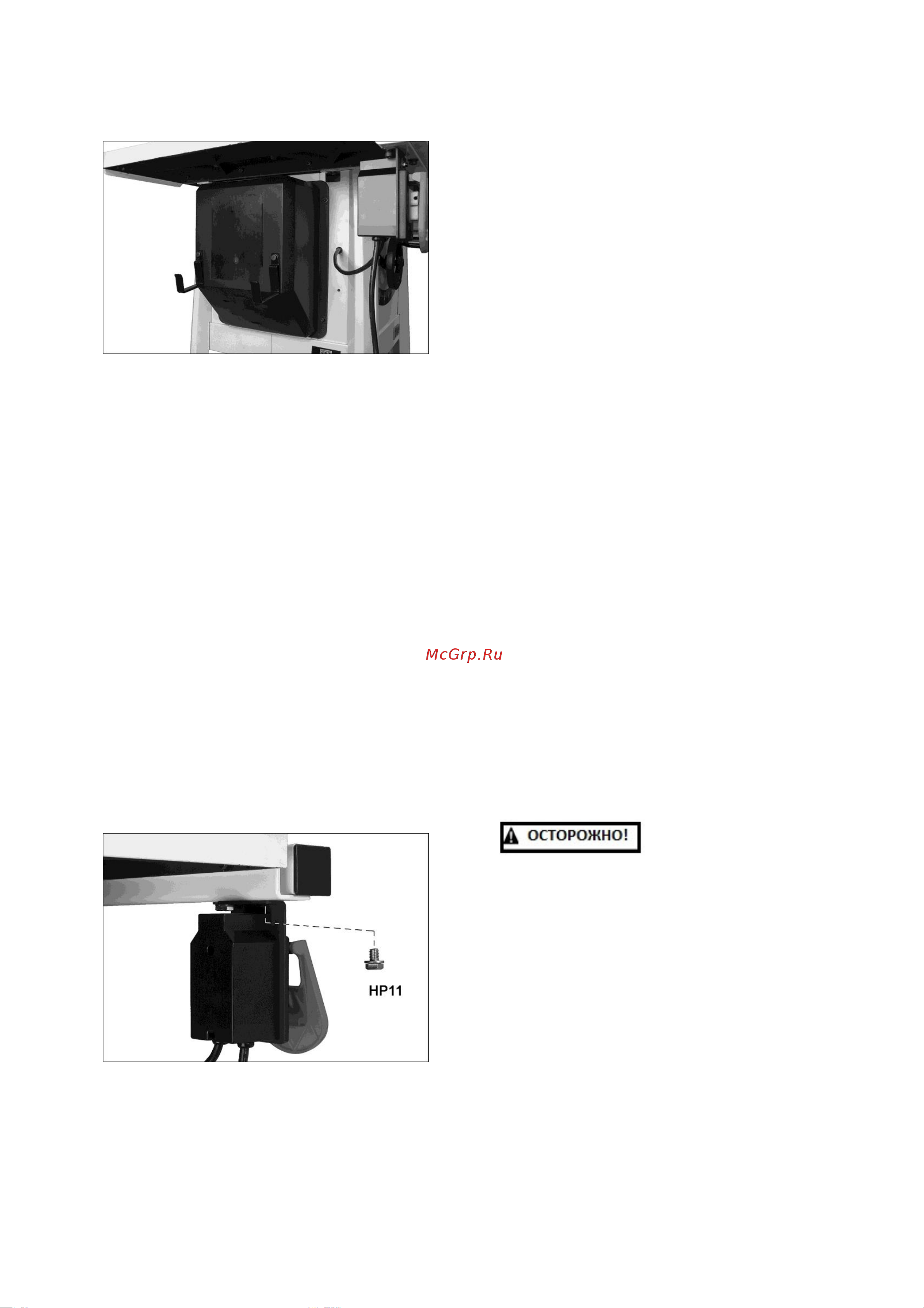

Рис. 6-7
5.8 Упор и направляющие
Порядок установки передней и задней
направляющих и упора смотрите в
руководстве M-725005, которое поставляется
с упором, затем перейдите к разделу 5.11.
5.9 Деревянное удлинение стола
Порядок установки дополнительного
деревянного удлинения стола смотрите в
руководстве M-725005, которое поставляется
с упором, затем перейдите к разделу 5.11.
5.10 Кронштейн переключателя
См. Рис. 5-8.
Прикрутите кронштейн переключателя к
передней направляющей с помощью двух
шайб и винтов (HP-11).
Рис. 5-8
5.11 Отвод пыли
При эксплуатации циркулярного станка
настоятельно рекомендуется использование
системы отвода пыли (не поставляется). Это
поможет содержать мастерскую в чистоте и
снизить риск возникновения проблем со
здоровьем вследствие вдыхания древесной
пыли.
Систему отвода пыли с минимальной
производительностью 680 м
3
/ч необходимо
подключить к вытяжному штуцеру через
шланг диаметром 100 мм (не поставляется).
Шланг следует зафиксировать хомутом.
Примечание: продувочный шланг сушильной
машины не подходит для отвода пыли.
Компания JET предлагает широкую линейку
систем отвода пыли; для более подробной
информации свяжитесь с поставщиком в
вашем регионе или посетите наш сайт.
5.12 Расклинивающий нож
См. Рис. 5-9.
1. Отключите станок от источника питания.
2. Установите пильный диск в вертикальное
положение (под углом 90°) и полностью
поднимите его (см. раздел 7.1).
3. Снимите вставку стола. Для этого
поверните запорную ручку (М, Рис. 5-14)
и приподнимите вставку, используя
боковое отверстие.
Будьте осторожны при
работе вблизи
пильного диска.
4. Через открывшееся отверстие стола
потяните рычаг (А, Рис. 5-9). Подвижный
зажим (В) отойдет от неподвижного (С),
образуя зазор между ними.
