24
дополнительные опоры.
Пильный диск должен быть выше заготовки
примерно на 3 мм. Установка пильного диска
в более высокое положение может
представлять опасность.

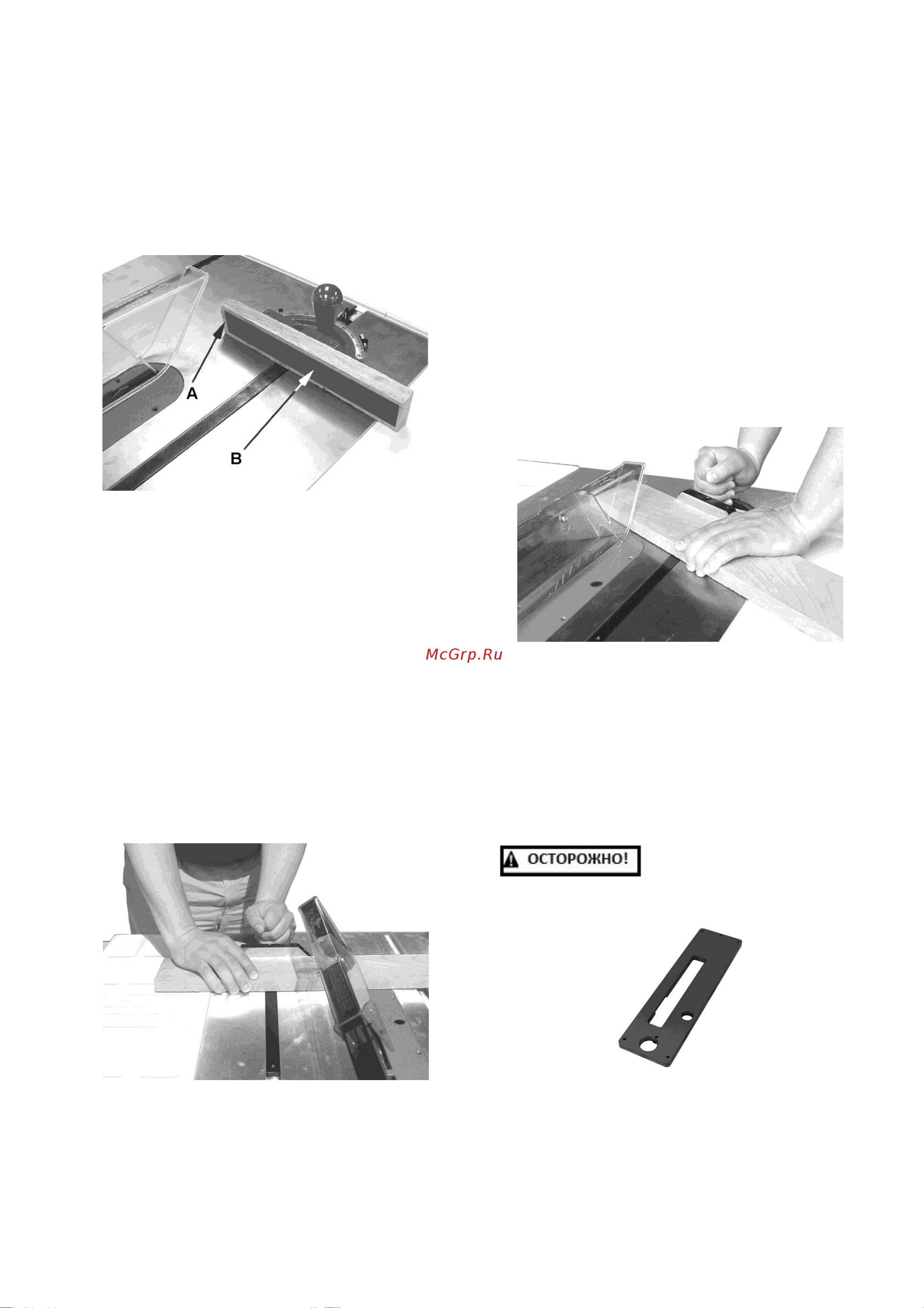

Рис. 8-10
8.5 Косой распил и распил под углом
Косой распил – это операция, при которой
пильный диск наклоняется к поверхности
стола на угол менее 90º (рис. 8-11). Косой
распил производится аналогично
продольному или поперечному распилу, но
при этом для большей безопасности
продольный или угловой упор должен
располагаться справа от пильного диска. Это
необходимо для предотвращения его
заклинивания. При выполнении косого
распила с помощью углового упора
необходимо жестко удерживать заготовку,
чтобы ее не увело
Рис. 8-11
Распил под углом – это операция
поперечного распила, выполняемая под
углом к заготовке (Рис. 8-12). Установите
угловой упор на требуемый угол,
зафиксируйте его и выполните распил
аналогично поперечному. При этом
необходимо жестко удерживать заготовку,
чтобы ее не увело.
Примечание: при выполнении сложного
распила под углом (с наклоненным пильным
диском) в целях безопасности установите
угловой упор в правый паз стола. Пильный
диск должен быть выше заготовки примерно
на 3 мм. Установка пильного диска в более
высокое положение может представлять
опасность.
Рис. 8-12
Распил с использованием пазовальных
дисков Dado включает операции по
прорезанию широкой канавки или шпунта
вдоль края заготовки. Для подобных
операций необходимо установить вставку
стола для пазовальных дисков Dado
(дополнительная принадлежность, не входит
в комплект поставки станка) (Рис. 8-13).
Запрещается
использовать
стандартную вставку
стола с пазовальными дисками Dado.
Рис. 8-13
Прорезание канавок шириной 3-20 мм
выполняется с помощью комплекта
пазовальных дисков, установленных вместе,
