18
расклинивающий нож. Запомните, в
каком направлении следует подвинуть
нож, чтобы установить его вровень с
диском.
5. Для регулировки положения ножа служат
четыре установочных винта (В, Рис. 7-7).
С помощью 3 мм шестигранного ключа
отрегулируйте любой из винтов, чтобы
выровнять нож с пильным диском.
6. Установите расклинивающий нож на
место, зафиксировав его с помощью
рычага. Проверьте выравнивание в
соответствии с шагом 2.
7. Повторяйте шаги 3-5 до тех пор, пока
диск и нож не будут выровнены.

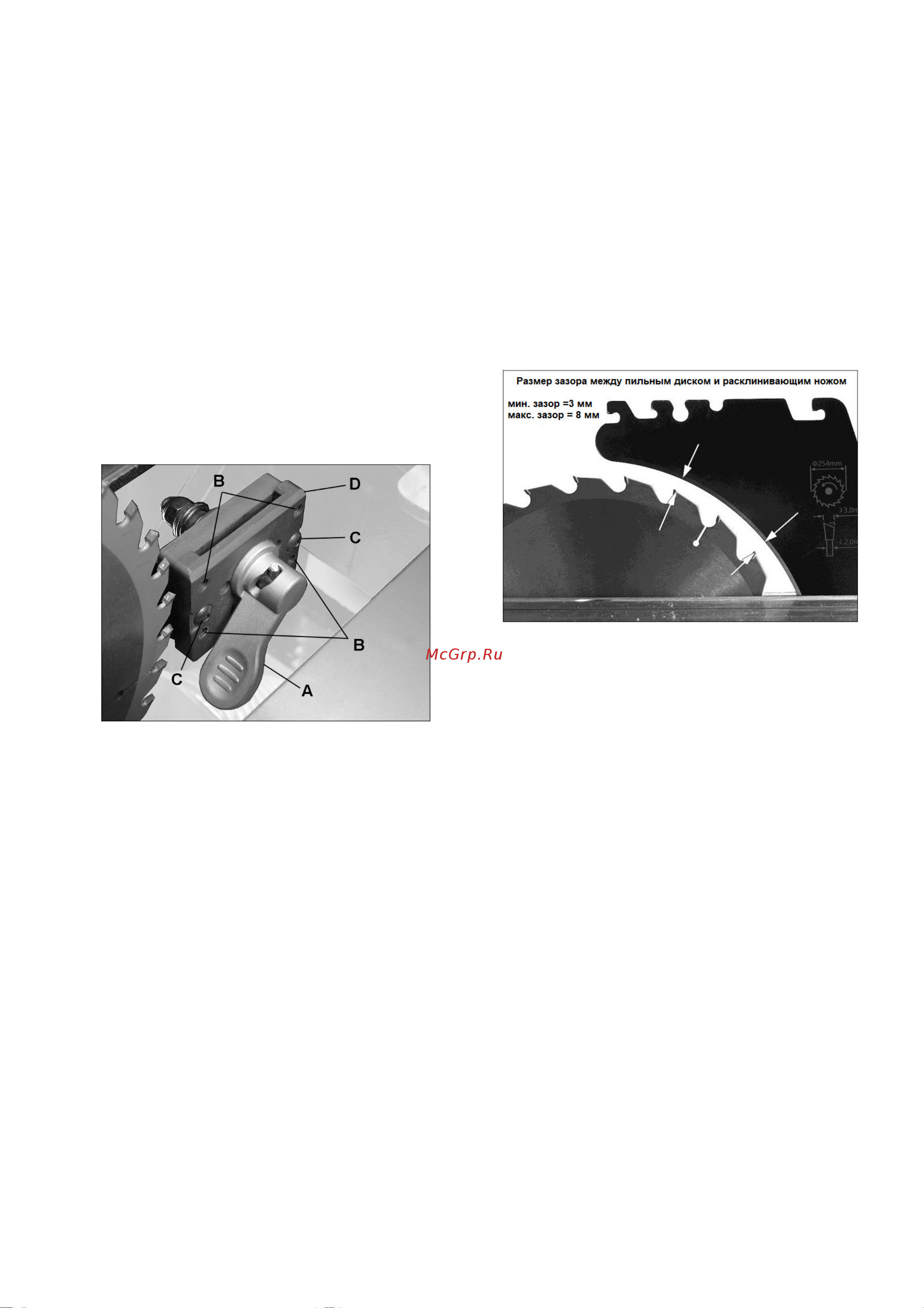

Рис. 7-7
7.3.2 Регулировка зазора между диском и
ножом
Зазор между пильным диском и
расклинивающим ножом должен составлять
3-8 мм. См. Рис. 8-8.
Если необходима регулировка, уточните,
следует уменьшить или увеличить зазор.
Затем выполните следующие шаги:
1. Отключите станок от источника питания.
2. Снимите защитный кожух пильного диска,
противоударные фиксаторы, вставку
стола и расклинивающий нож.
3. С помощью 3 мм шестигранного ключа
ослабьте два винта с внутренним
шестигранником (С, Рис. 7-7). Это
позволит плите зажима (D) смещаться
вперед-назад на неподвижном
основании.
Сдвиньте плиту зажима (D) к или от
пильного диска. Постарайтесь сделать
зазоры максимально одинаковыми.
4. Затяните винты (С).
5. Установите на место расклинивающий
нож, зафиксируйте его с помощью рычага
(А) и проверьте, чтобы зазор между
пильным диском и ножом находился в
пределах 3-8 мм (Рис. 7-8).
Рис. 7-8
7.4 Регулировка взаимного
расположения пильного диска со
столом
См. Рис. 7-9 и 7-10.
Стол был выставлен перпендикулярно
пильному диску на заводе-изготовителе,
поэтому изначально производить регулировку
не требуется. Однако, при интенсивной
эксплуатации станка необходимо регулярно
проверять взаимную перпендикулярность
стола и пильного диска и при необходимости
регулировать ее. Для регулировки
воспользуйтесь пазом стола, который
предназначен для установки углового упора:
1. Отключите станок от источника питания.
2. Полностью поднимите пильный диск.
3. Пометьте один зуб диска (А) восковым
карандашом и расположите его немного
выше верхней кромки передней части
стола.
