19

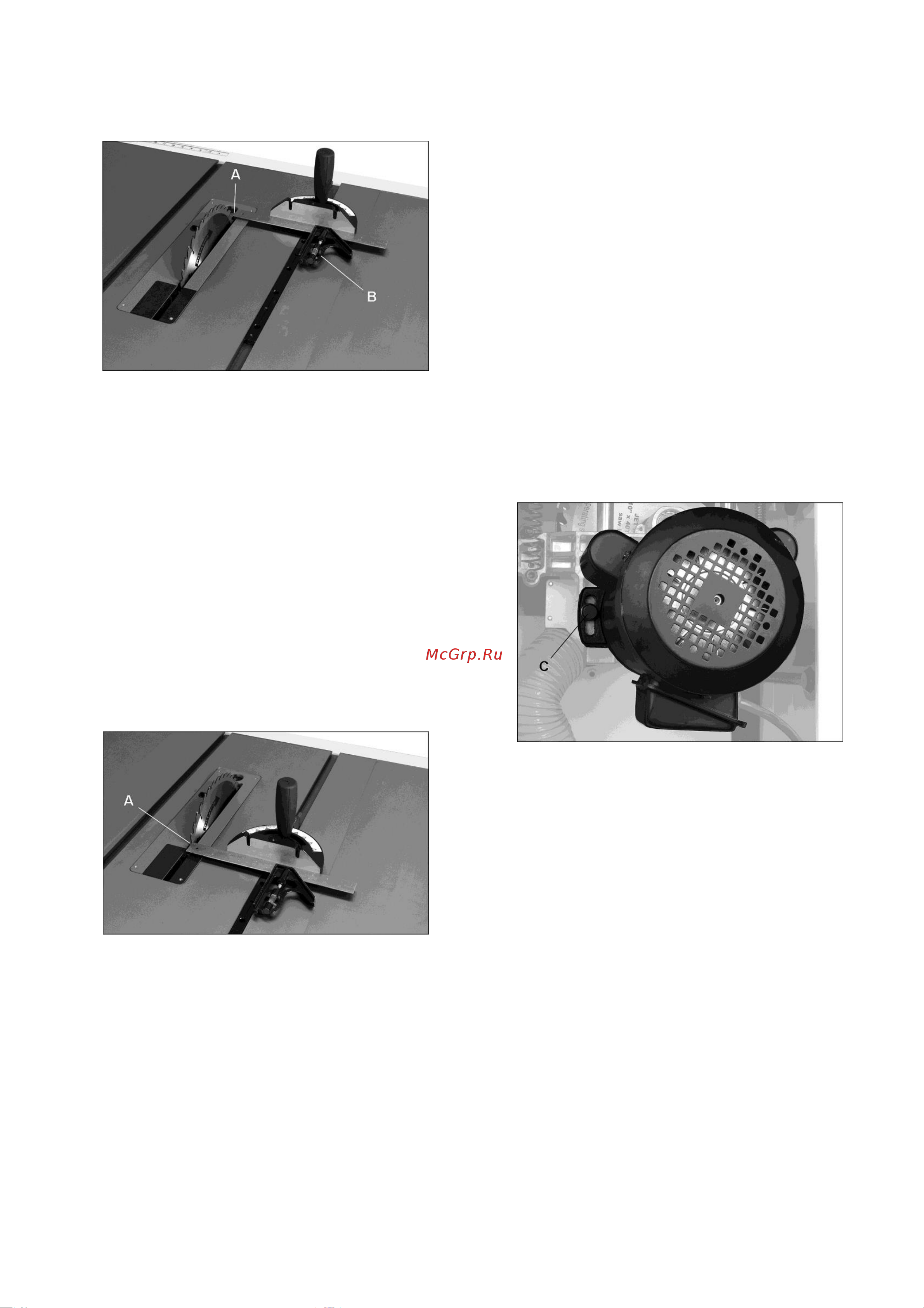

Рис. 7-9
4. Слегка поднимите угловой упор из паза
стола. Теперь он будет служить упором
для поверочного угольника. Положите
угольник с выдвижной линейкой (В)
вплотную к угловому упору и выдвиньте
линейку угольника до касания с пильным
диском. Затем зафиксируйте линейку в
этом положении. См. Рис. 7-9.
5. Проверните пильный диск так, чтобы
помеченный зуб (А) оказался над столом
с задней стороны станка. С помощью
угольника проверьте, чтобы расстояние
от до пильного диска совпадало с
измеренным ранее. См. Рис. 7-10. Если
измерения не совпадают, запомните
точную разницу между ними.
Рис. 7-10
6. Слегка ослабьте три винта, которые
крепят стол к корпусу станка: два
спереди и один сзади.
7. Слегка подтолкните стол, чтобы
выровнять паз с пильным диском.
8. Снова плотно затяните винты.
9. Проверьте выравнивание, положение
указателя угловой шкалы, положение
упора и т.д. Произведите другую
необходимую регулировку станка.
7.5 Регулировка/замена ремня
Чтобы отрегулировать натяжение приводного
ремня:
1. Отключите станок от источника питания.
2. Ослабьте болт (С, Рис. 7-11) в пазу
кронштейна двигателя. При
необходимости также слегка ослабьте
шестигранную гайку с противоположной
стороны кронштейна.
3. Поднимите двигатель, чтобы ослабить
ремень, и опустите, чтобы натянуть.
4. Снова затяните болт (и гайку).
Рис. 7-11
Чтобы заменить ремень, ослабьте болт (С) и
поднимите двигатель. Это создаст
достаточное провисание ремня. Снимите со
шкивов старый ремень и установите новый.
Натяните новый ремень и снова затяните
болт.
8.0 Работа на станке
ПРИМЕЧАНИЕ: приведенные рисунки
отражают общую информацию по работе с
циркулярными станками. На них не
изображена конкретная модель станка.
Ознакомьтесь с расположением и принципом
работы всех органов управления и
регулировки станка, а также таких
принадлежностей, как угловой и продольный
упоры.
