Jet JPS-10TSL-T 725000K-3RU 400В [12/31] Противоударные фиксаторы

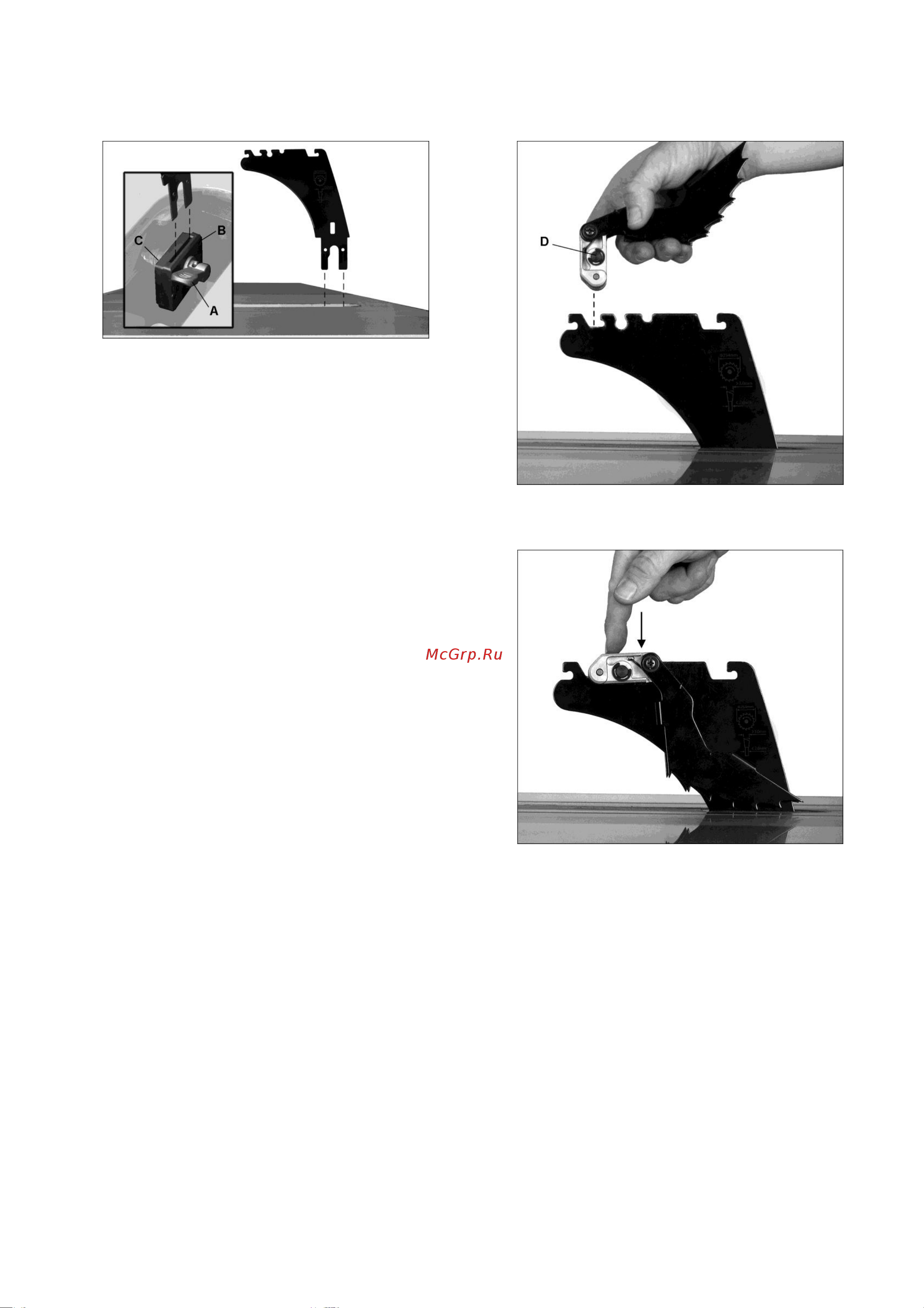

Рис. 5-9

5. Заведите крепежные лапки

расклинивающего ножа (D) в паз между

зажимами. Опустите нож до конца на

опорную шпильку.

6. С помощью рычага (А) зафиксируйте

положение расклинивающего ножа.

Зажим (Рис. 5-9) отрегулирован на заводе-

изготовителе, поэтому дополнительная

регулировка защитного кожуха пильного

диска и расклинивающего ножа не требуется.

Однако, очень важно, чтобы расклинивающий

нож был выровнен с пильным диском. Перед

работой на станке прочтите раздел 7.3

Выравнивание расклинивающего ножа. При

необходимости произведите его регулировку.

5.13 Противоударные фиксаторы

См. Рис. 5-10 и 5-11.

1. Нажмите и удерживайте кнопку (D) на

обратной стороне головки фиксатора,

чтобы ослабить стопорный штифт.

Вставьте узел фиксатора вертикально

вниз, как показано на Рис. 5-10.

2. Поверните головку и нажмите на нее

(Рис. 5-11) до щелчка. Щелчок означает,

что узел противоударного фиксатора

надежно закреплен.

Рис. 5-10

Рис. 5-11

5.14 Защитный кожух пильного диска

См. Рис. 5-12.

1. Поднимите створки защитного кожуха

пильного диска (Е, Рис. 5-12) так, чтобы

они удерживались на выступе (F).

2. Опустите узел защитного кожуха на

расклинивающий нож и потяните его

назад, чтобы зафиксировать.

3. Затяните ручку (G).

4. Опустите створки защитного кожуха (Е),

при этом они должны касаться стола.
