25
либо единого комплекта дисков с
возможностью регулировки ширины
прорезаемого паза. Выбирая различные
сочетания дисков или выставляя ширину
пропила с помощью регулировочного колеса,
можно получить паз с точно заданной
шириной. Это очень удобно при прорезании
уступов, вырезке шипов, изготовлении
соединений и т.д. Запрещается работать на
станке без защитного кожуха пильного диска,
расклинивающего ножа и противоударного
фиксатора, если выполняемая операция
подразумевает использование
перечисленных приспособлений. Когда
использование защитного кожуха пильного
диска невозможно, как при некоторых
операциях, выполняемых пазовальными
дисками, следует принять дополнительные
меры предосторожности.
А именно, использовать толкатели,
гребенчатые прижимы, прокладки, зажимы,
фиксаторы и другие подходящие
приспособления, которые позволят
оператору держать руки на безопасном
расстоянии от пильного диска. По
завершении операции, требующей
демонтажа защитного кожуха пильного диска,
весь узел защитного приспособления должен
быть установлен обратно на станок.
Запрещается работать
с наклоненным
пазовальным диском.
Запрещается работать на станке без
защитного кожуха пильного диска,
расклинивающего ножа и
противоударного фиксатора, если
выполняемая операция подразумевает
использование перечисленных
приспособлений.
9.0 Защитные приспособления
Гребенчатый прижим

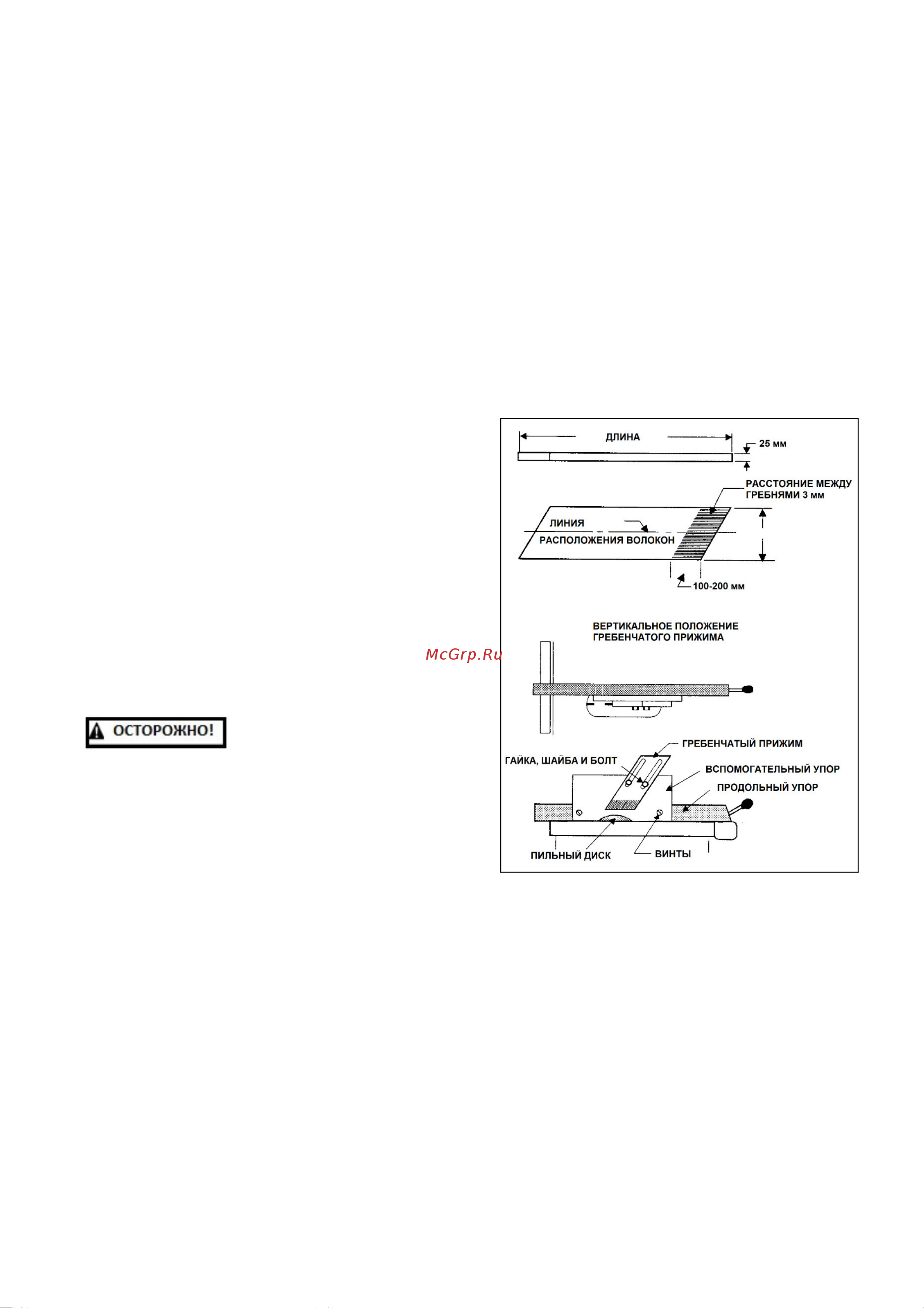

Гребенчатый прижим (Рис. 9-1)
изготавливается из твердой древесины с
прямыми волокнами. Толщина прижима
должна составлять примерно 25 мм, ширина
– 100-200 мм в зависимости от размера
станка. Длина выбирается в соответствии с
предполагаемым назначением прижима.
Гребенчатые прижимы можно крепить к столу
или продольному упору с помощью струбцин.
Альтернативный вариант крепления – с
помощью барашковых гаек и шайб через
резьбовые отверстия в столе (необходимо
просверлить и нарезать резьбу). Если
используется второй способ крепления
прижима, то в нем необходимо подготовить
пазы для регулировки. (На рисунке показан
способ крепления и использования
гребенчатого прижима в вертикальном
положении. Установленный в горизонтальном
положении, прижим выполняет те же самые
функции. Отличием является то, что при этом
он крепится к столу станка.)
Рис. 9-1
