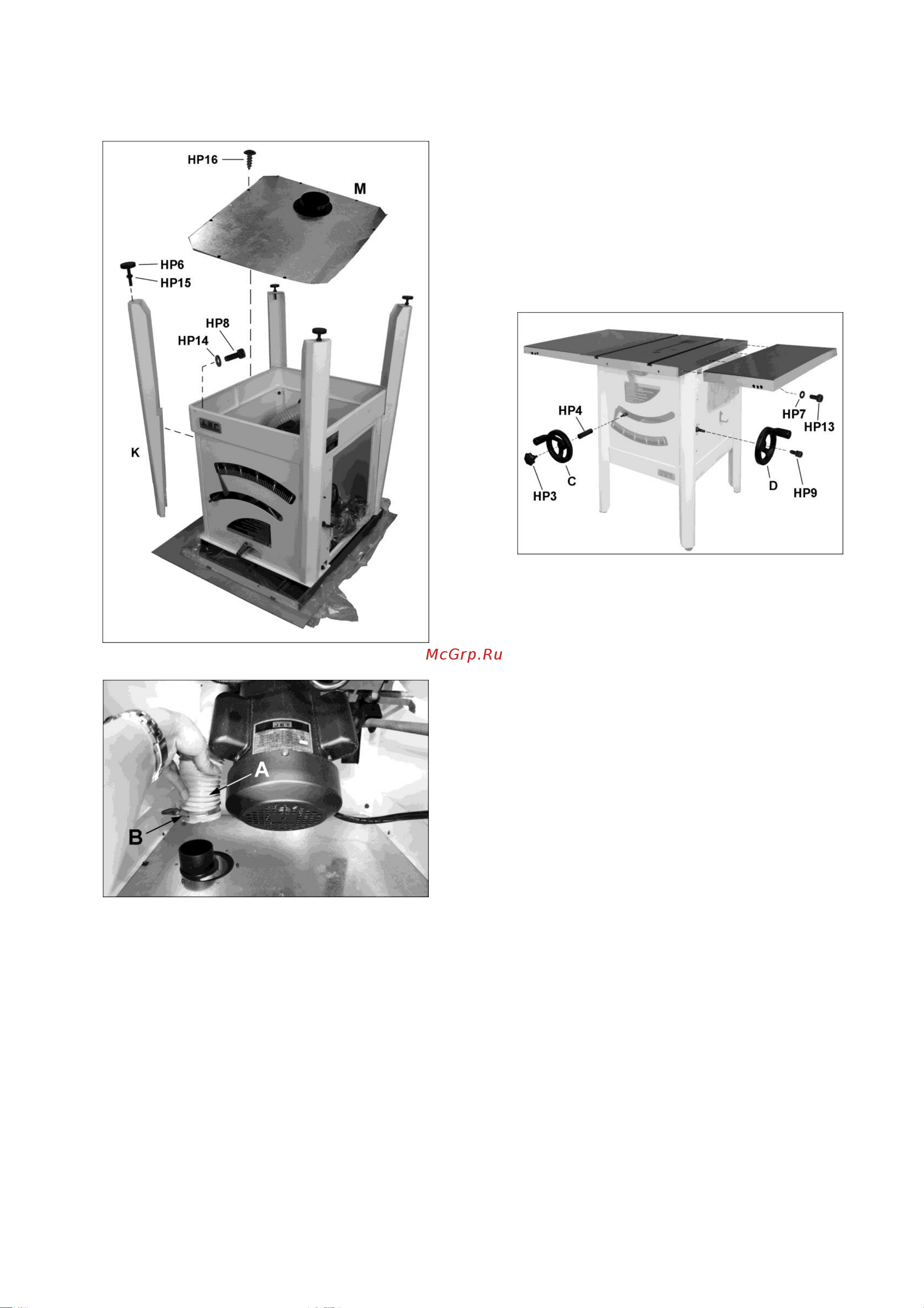

Рис. 5-3a
Рис. 5-3b
5.5 Удлинения стола
См. Рис. 5-4.
Удлинения могут быть литые чугунные либо
из штампованно стали. Убедитесь, что
сопрягаемые поверхности чистые и без
заусенцев.
Прикрутите каждое удлинение к столу станка
с помощью четырех винтов и шайб (HP7/13).
На данном этапе не затягивайте винты
полностью.
Совет по сборке: если вы собираете станок
без помощника, поднимите удлинение
перпендикулярно кромке стола. Вставьте
центральный винт с шайбой и неплотно
закрутите его. Затем разверните удлинение
параллельно столу и вставьте остальные три
винта.
Рис. 5-4
5.5.1 Выравнивание удлинений стола
Выровняйте удлинения с поверхностью стола
пилы с помощью поверочной линейки.
Линейка лучше всего подходит для этой
процедуры, но также можно использовать
тщательно выровненную доску.
Ниже описаны два способа выравнивания: с
использованием резинового молотка и
струбцин.
Способ 1 (Рис. 5-5):
1. Приподнимите удлинение так, чтобы оно
оказалось немного выше поверхности
стола.
2. Начните затягивать крепежные винты под
удлинением. Затяните их ровно
настолько, чтобы удлинение
удерживалось на своем месте и при этом
имело возможность регулировки по
высоте. (Стукните по удлинению
резиновым молотком или стальным
молотком через деревянный брусок.
Запрещается стучать стальным молотком
непосредственно по поверхности
удлинений.)
3. Положите поверочную линейку поперек
стола и удлинения так, чтобы ее конец
выступал за край удлинения, как
