23

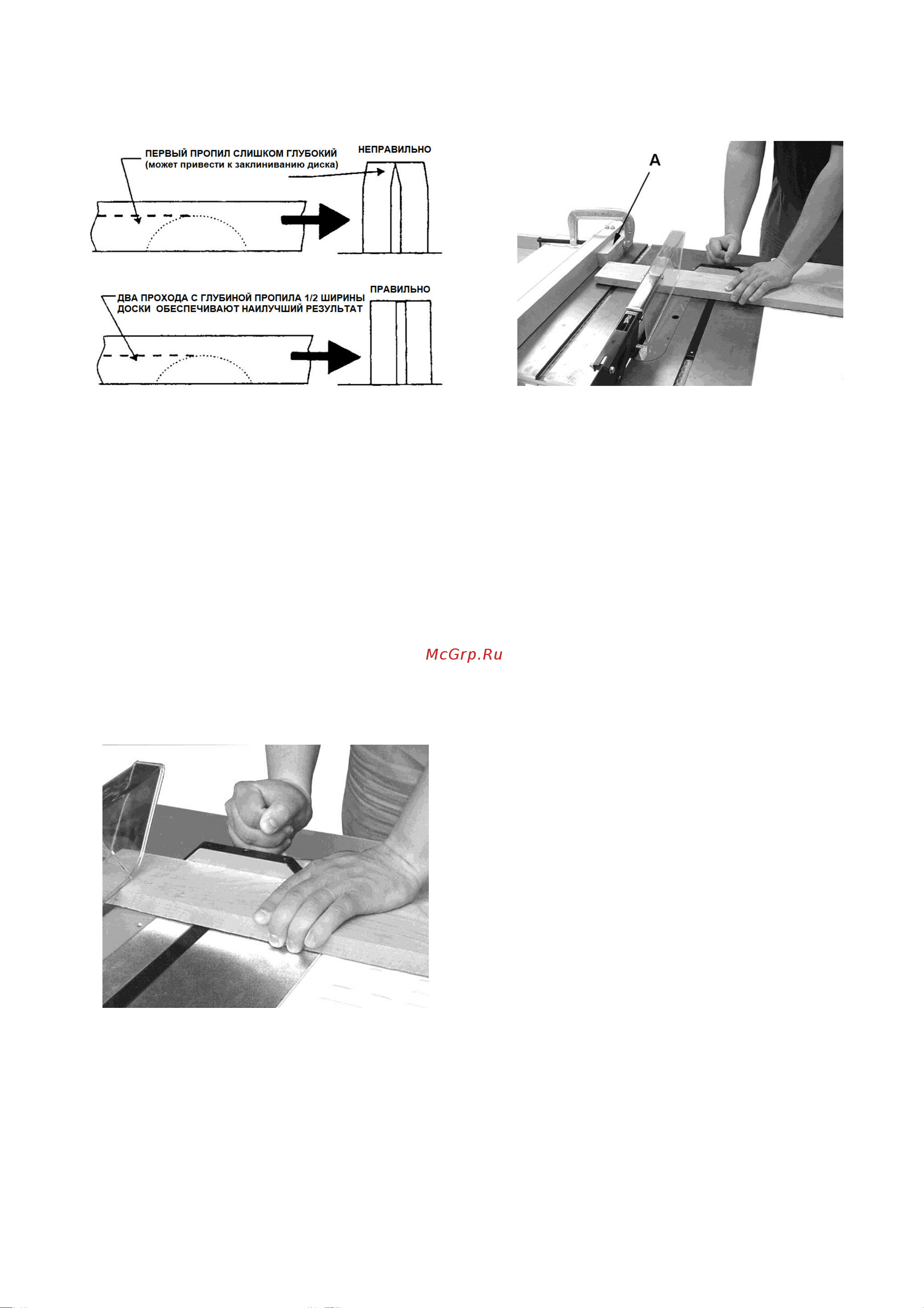

Рис. 8-7
8.4 Поперечный распил
Поперечным распилом называется операция,
при которой заготовка подается к пильному
диску поперек волокон. При этом для
размещения и ведения заготовки
используется угловой упор (Рис. 8-8).
При поперечном распиле запрещается
удерживать заготовку только руками, а также
использовать упор в качестве ограничителя,
если перед пильным диском не установлен
вспомогательный брусок (А, Рис. 8-9),
который позволяет свободно отделяться
отпиленным частям заготовки перед началом
следующего реза.
Рис. 8-8
Рис. 8-9
В месте отделения отпиленной части
заготовки не следует использовать упоры для
установки длины.
Запрещается распиливать заготовки короче
150 мм. Перед началом распила убедитесь,
что угловой упор установлен на требуемый
угол и надежно закреплен. Плотно
прижимайте заготовку к столу и угловому
упору. Всегда используйте защитный кожух
пильного диска и расклинивающий нож.
Следите, чтобы расклинивающий нож был
выровнен надлежащим образом.
Для распила под углом 90º большинство
операторов предпочитают устанавливать
угловой упор в паз с левой стороны. В этом
положении левой рукой прижимайте
заготовку к упору, а правой продвигайте
заготовку к пильному диску. При установке
углового упора в правый паз стола пильный
диск будет отклоняться от упора, поэтому
положение рук следует поменять.
Используя угловой упор, заготовку нужно
удерживать максимально плотно, а подавать
медленно и равномерно. При недостаточно
надежном удерживании заготовки, она может
начать вибрировать, что приведет к
застреванию в ней пильного диска и его
изнашиванию.
Для более эффективной работы с угловым
упором во время поперечного распила
некоторые пользователи крепят к нему
вспомогательный деревянный брусок (А, Рис.
8-10) с приклеенной наждачной бумагой (В).
Для слишком длинных заготовок, которые
выходят за пределы стола и могут провисать
или опрокидываться, необходимо обеспечить
