7
Перед сборкой станка
полностью прочтите и
уясните инструкции по
сборке. Несоблюдение
данного предписания может стать
причиной серьезных травм.
5.0 Установка и сборка
5.1 Содержимое транспортировочного
контейнера
См. Рис. 5-1 и 5-2.
ПРИМЕЧАНИЕ: некоторые позиции могут
быть уже установлены на станке.
1 Циркулярная пила с переключателем
Вкл./Выкл. (не показана)
1 Пильный диск (установлен на станок)
1 Вставка стола (установлена на станок)
1 Ключ оправки (размещён на держателе
для инструментов)
1 Угловой упор – A
1 Толкатель – B
1 Маховик с большим установочным
отверстием – C
1 Маховик с малым установочным
отверстием – D
1 Защитный кожух пильного диска – E
1 Противоударный фиксатор – F
1 Расклинивающий нож – G
1 Низкопрофильный расклинивающий
нож – H
1 Кожух двигателя – J
4 Опоры– K
2 Удлинения стола – L
1 Нижняя пылезащитная пластина– M
1 Инструкция по эксплуатации (не
показана)
1 Регистрационный талон (не показан)
1 Комплект крепежа
5.1.2 Комплект крепежа
1 Крюк-держатель пильного диска – HP1
1 Гаечный ключ с открытым зевом 11-13
мм – HP2
1 Ручка– HP3
1 Проставка – HP4
3 Шестигранных ключа 2,5; 4; 5 мм – HP5
4 Выравнивающие ножки – HP6
8 Винтов с внутр. шестигранником M8x20
– HP7
8 Винтов с внутр. шестигранником M6x16
– HP8
1 Винт с внутр. шестигранником со
стопорной шайбой M5x12 – HP9
2 Шурупа M5x12 – HP10
2 Винта с шестигранной головкой с
плоской шайбой M8x10 – HP11
4 Винта с полукруглой головкой M6x16 –
HP12
8 Плоских шайб M8 – HP13
12 Плоских шайб M6 – HP14
4 Шестигранные гайки M8 – HP15
8 Шурупов M5x12 – HP16
ПРИМЕЧАНИЕ: упор с направляющими и
крепежом, а также деревянное удлинение
стола и опоры с крепежом упакованы в
отдельные коробки.

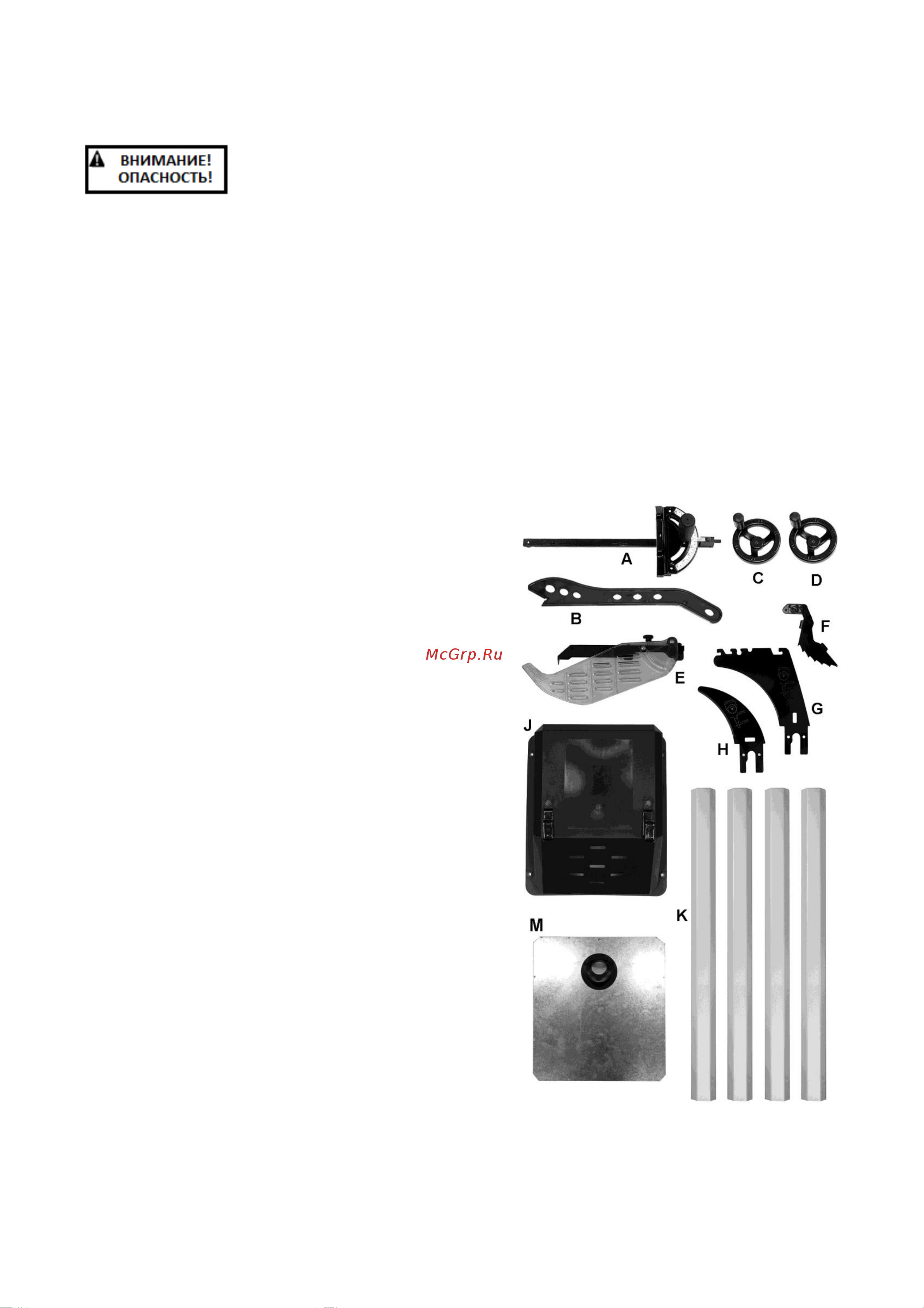

Рис. 5-1: содержимое транспортировочного
контейнера (не в масштабе)
