53
7221787.03 ru

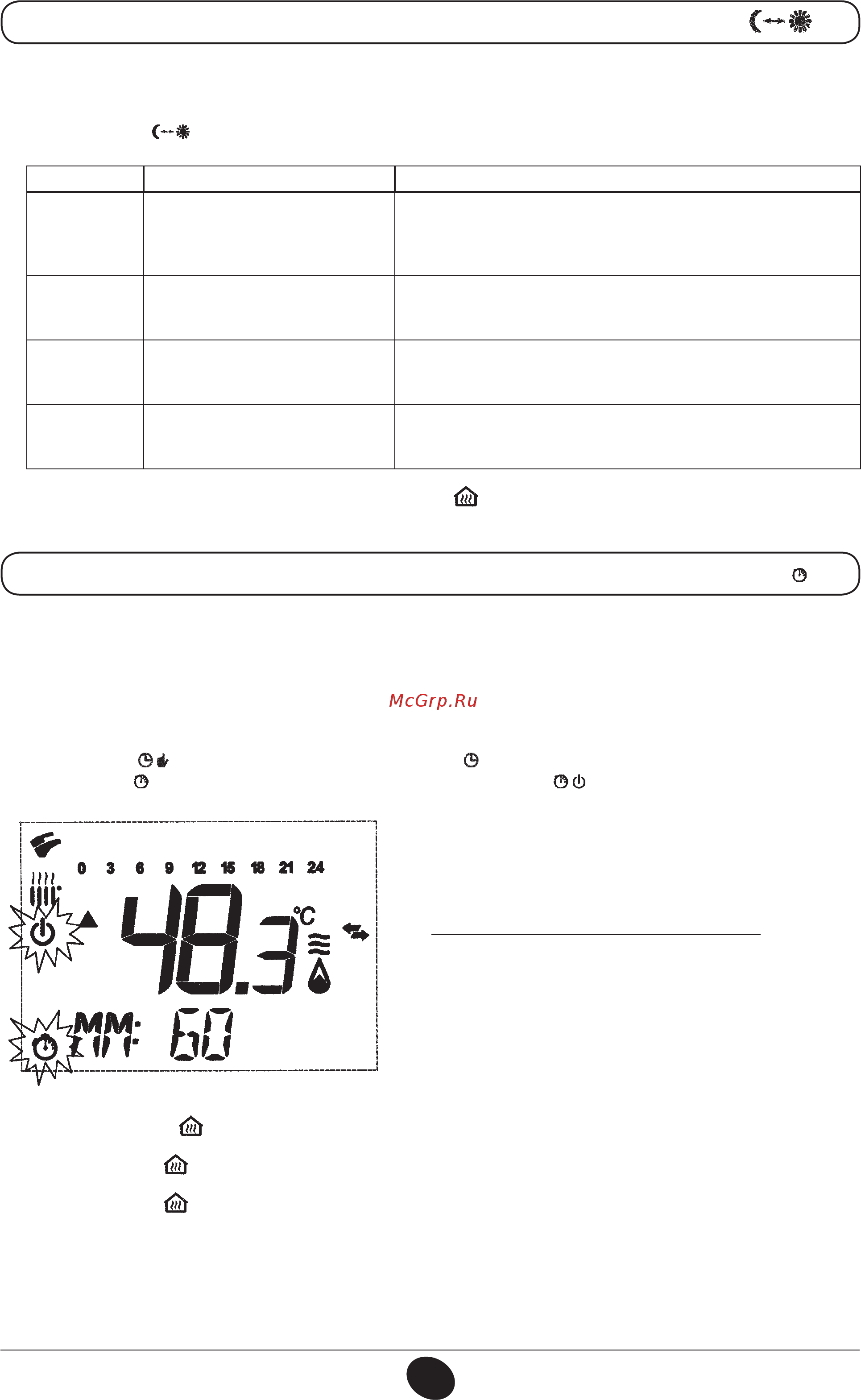

Для изменения значения температуры действовать следующим образом:
• Нажать кнопку IP чтобы войти в функции программирования PROGR;
• действуя кнопкой
пройти по списку изменяемых функций, как показано в нижеследующей таблице:
COMFR
Мигает значение установленной
температуры
(
значение, установленное на
заводе
= 20°C)
Работа котла на систему отопления при комфортной температуре
в помещении
.
ECONM
Мигает значение установленной
температуры
(
значение,
установленное на заводе
= 18°C)
Работа котла на систему отопления при пониженной температуре
в помещении
.
NOFRS
Мигает значение установленной
температуры
(
значение,
установленное на заводе
= 5 °C)
Работа котла на систему отопления в соответствии с функцией
защиты от замерзания
SHOWR
Мигает значение установленной
температуры
(
значение,
установленное на заводе
= 40°C)
Работа котла на систему ГВС при установленной температуре
.
• изменить значение выбранной функции, нажимая кнопки +/-
.
• для выхода из функции программирования нажать кнопку IP.
4.3 ,
4.4.1 ( «»)
С помощью данной функции временно, на некоторый период времени, отключается почасовая программа работы котла
(параграф 3.6). В этой фазе котел работает только на функцию «защита от замерзания», поддерживая минимальное значение
температуры в помещении (заводское значение = 5°С, для изменения см. параграф 4.3. строка “NOFRS”.
Для активации данной функции действовать следующим образом:
• нажать кнопку
чтобы войти в функцию “AUTO” (символ );
• нажать кнопку
на дисплее появится надпись MM 60 и замигают символы .
4.4 ,
)
Действуйте кнопками +/- для регулирования длительности данной функции, интервал регулирования равен 10 минутам.
Функция может длиться от 10 минут до 45 дней.
При нажатии кнопок +
сверх значения 90 , на дисплее появится надпись 02:
в этом случае время исчисляется в часах. Интервал охватывает промежуток между 2 и 47 часами.
При нажатии кнопок +
сверх значения 47 , на дисплее появится надпись DD 02:
в этом случае время исчисляется в днях. Интервал охватывает промежуток между 2 и 45 днями (интервал регулирования
равен 1 дню).
0610_0201
На данном рисунке функция длится 60 минут.
