50
7221787.03 ru
,
On 1 Of 1 On 2 Of 2 On 3 Of 3 On 4 Of 4
MONDY DAY 1 (понедельник)
06:00 08:00 11:00 13:00 17:00 23:00 24:00 24:00
TUEDY DAY 2 (вторник)
WEDDY DAY 3 (среда)
THUDY DAY 4 (четверг)
FRIDY DAY 5 (пятница)
SATDY DAY 6 (суббота)
SUNDY DAY 7 (воскресенье)
Для того чтобы установить программируемый период, действовать
следующим образом::
1) Нажать кнопку IP и следом за ней кнопку ;
2) выбрать день недели (1…7), нажав несколько раз кнопки +/-
;
3) нажать кнопку OK;

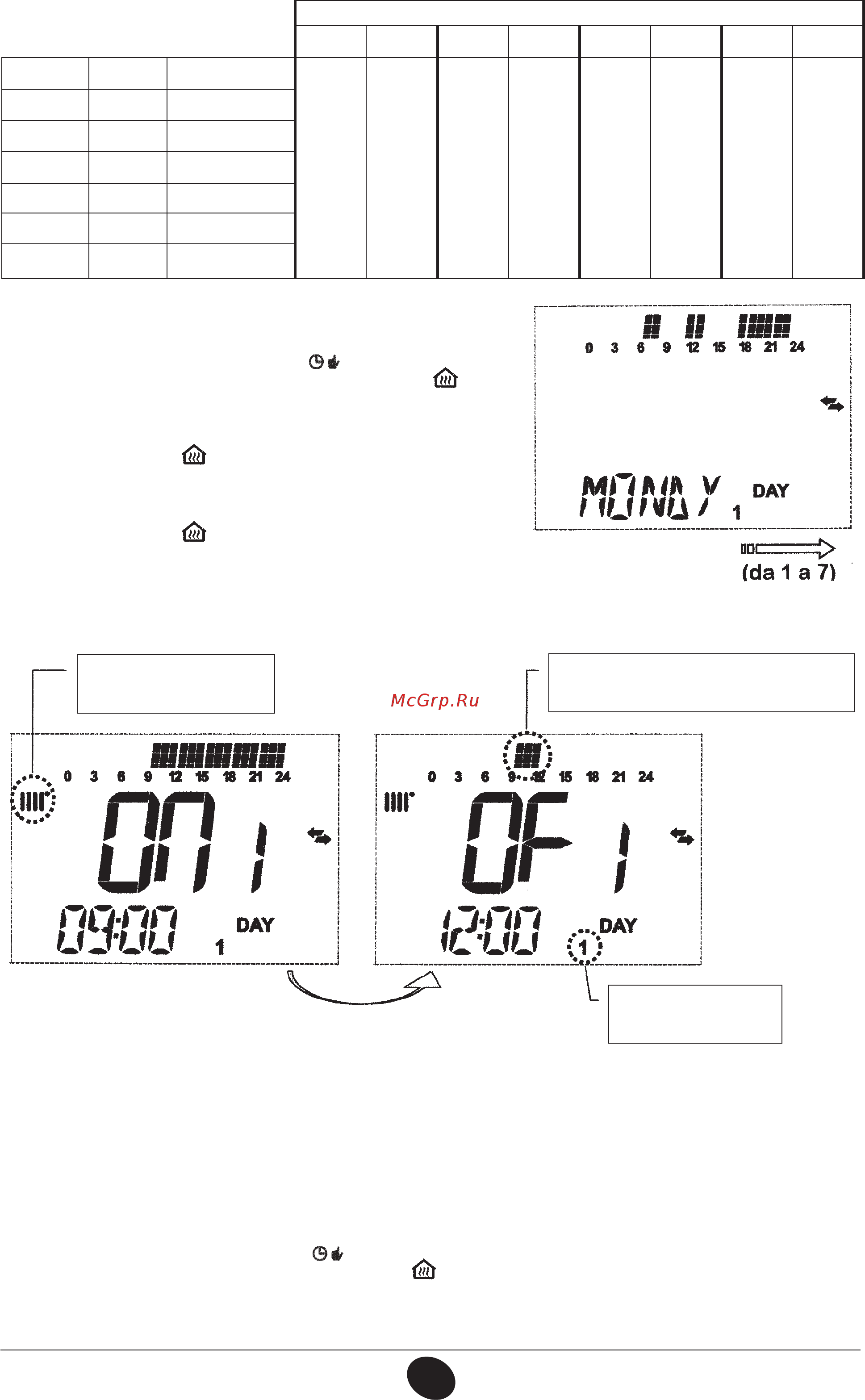

4) на дисплее появится надпись on 1 и замигают четыре цифры на часах
дисплея, как показано на следующем рисунке;
5) действуя кнопками +/-
установить время включения котла;
6) нажать кнопку OK;
7) на дисплее появится надпись of 1 и замигают четыре цифры на часах
дисплея;
8) действуя кнопками +/-
установить время прекращения работы котла;
9) нажать кнопку OK;
10) повторить операции, указанные в пунктах 4 - 9 для следующих 3-х
программируемых периодов;
11) нажать кнопку IP для выхода из данной функции.
0607_1903
: если время включения on… совпадает со временем прекращения работы котла of…, данный
программируемый период аннулируется, и программа переходит к следующему периоду работы.
(Пример: on1=09:00 - of1=09:00 программа «перепрыгивает» 1 программируемый период работы, продолжая on2…).
3.6.2.
Данная функция дает возможность запрограммировать 4 периода включения и прекращения работы котла на систему отопления в течение
суток на определенную группу дней или целую неделю (см. следующую таблицу).
Для того чтобы установить программируемый период, необходимо действовать следующим образом:
1) Нажать кнопку IP и следом за ней кнопку ;
2) выбрать ГРУППУ дней, нажав несколько раз кнопки +/-
;
3) нажать кнопку OK
4) повторить операции, описанные в пунктах 4 - 10 параграфа 3.6.1.
0609_1601
09:00 12:00
-
