Baxi LUNA-3 Comfort 1.240 Fi CSE45524358- [33/43] Электрическое присоединение зонального оборудования
![Baxi LUNA 3 Comfort 1.240 Fi [33/43] Электрическое присоединение зонального оборудования](/views2/1397058/page33/bg21.png)
75
7221787.03 ru

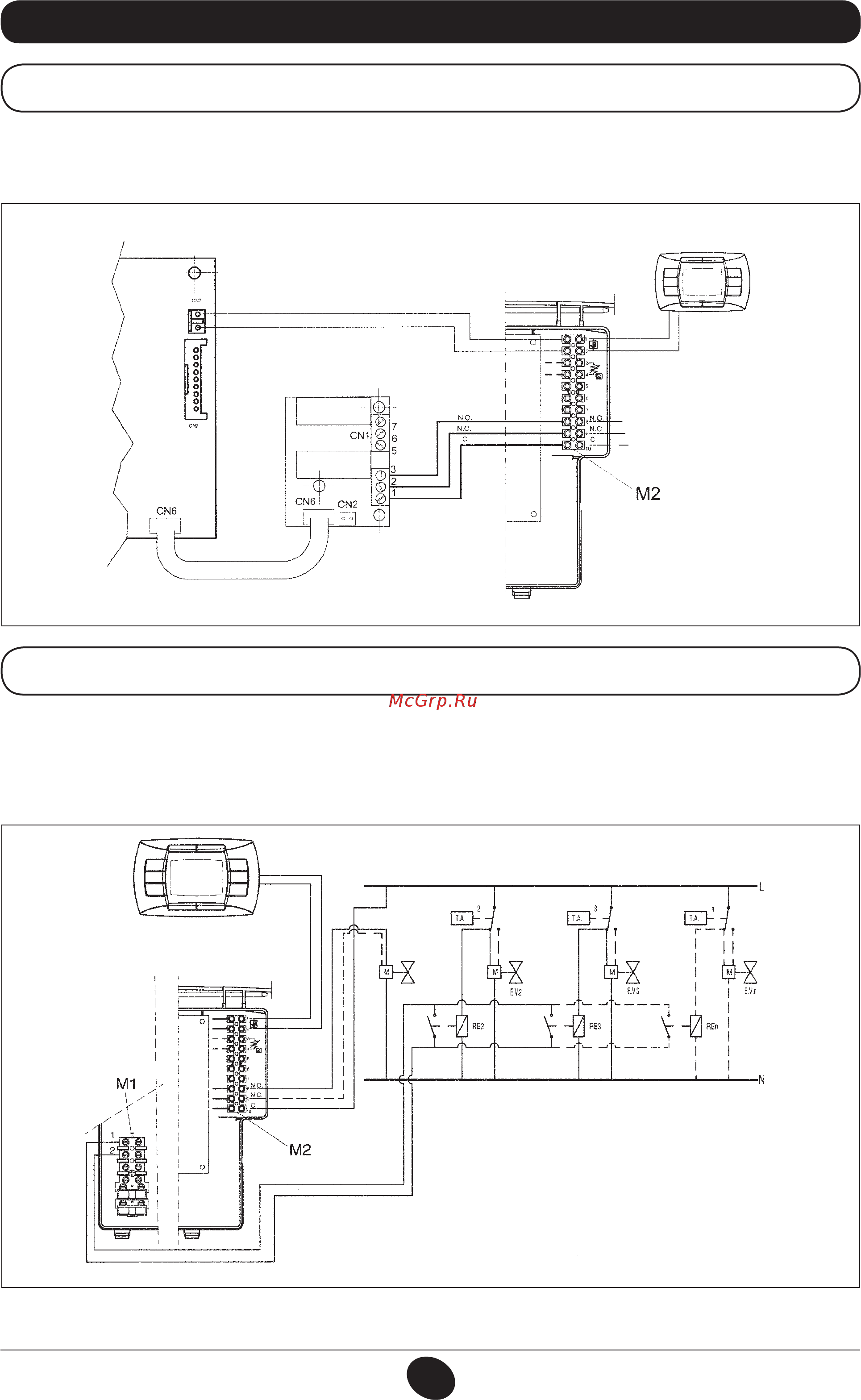

27.
Электрические контакты зон, не контролируемых выносной панелью управления, должны быть запараллелены и
подсоединены к клеммам 1-2 «» клеммной колодки 1 (см. рис.18.1). Зона, контролируемая выносной панелью
управления, управляется электрическим клапаном зоны 1, как показано на рис.18.1.
Предупреждение: В случае если котел присоединен напрямую к теплым полам необходимо предусмотреть установку
защитного термостата контура теплых полов.
:: проверьте, чтобы параметр F04 = 2 (как установлено на заводе - параграф 20)
27.1
27.2
Релейная плата не входит в комплект поставки котла и заказывается отдельно.
Соедините коннекторы CN6 электронной платы котла и релейной платы с помощью прилагающегося кабеля FLAT.
Присоедините клеммы 1-2-3 коннектора CN1 к клеммам 10-9-8 клеммной колодки 2 котла (Рис 18).
. 18
РЕЛЕЙНАЯ ПЛАТА
ЭЛЕКТРОННАЯ
ПЛАТА
0610_0402 / CG_1840
РЕЛЕ 2
РЕЛЕ 1
. 18.1
ЗОНА N,
КОМНАТНЫЙ
ТЕРМОСТАТ
ЗОНА 3,
КОМНАТНЫЙ
ТЕРМОСТАТ
ЗОНА 2,
КОМНАТНЫЙ
ТЕРМОСТАТ
ЗОНА 1
электро клапан
зона 1
ЗОНА 1, ПАНЕЛЬ
УПРАВЛЕНИЯ
0709_2403 / CG_1825
