Baxi LUNA-3 Comfort 1.240 Fi CSE45524358- [30/43] Присоединение датчика уличной температуры

7221787.03  ru

   

25.    

e boiler is prearranged for connection of an external probe (supplied as accessory).

For the connection, refer to the gure below (terminals 3-4) and the instructions supplied with the probe.

При подсоединенном датчике уличной температуры регулирование температуры на подаче в систему отопления можно

осуществлять двумя разными способами.

В случае, когда съемная панель управления установлена на котле (параграф 17.1), регулирование температуры на подаче в

систему отопления зависит от кривой K REG (график 3), которую устанавливают в ручном режиме с помощью кнопок +/-

В случае, когда съемная панель управления установлена на стене (параграф 17.2), регулирование температуры на подаче в

систему отопления осуществляется автоматически. Электронное управление котла устанавливает в автоматическом режиме

климатическую кривую в зависимости от уличной температуры и заданной температуры в помещении (см. параграф 19.1).

: Значение температуры на подаче  зависит от значения параметра F16 (параграф 20). Таким образом, максимальная

установленная температура может быть 85 или 45°С.

0711_1601 / CG_1987

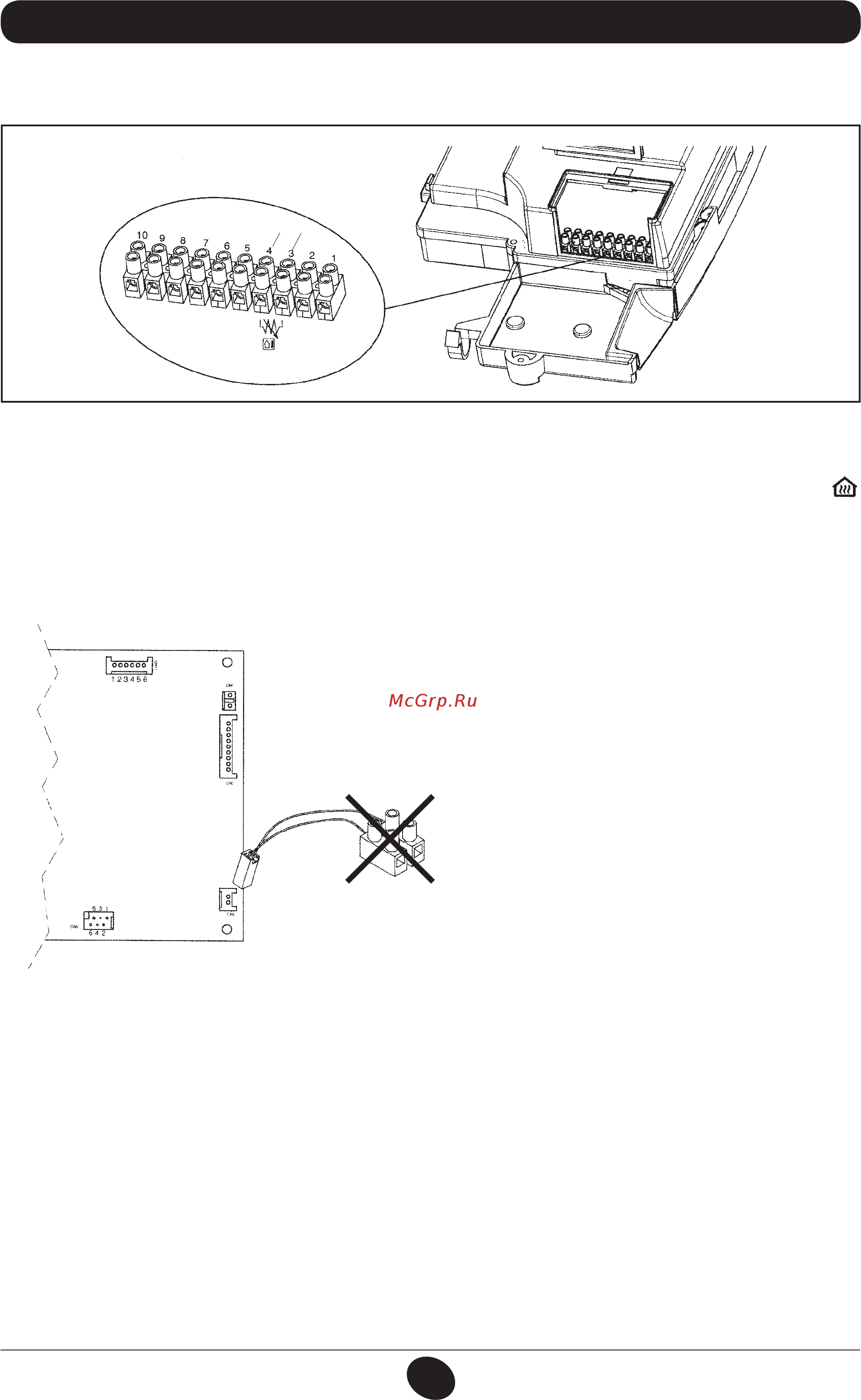

Соединить кабель, поставляемый в качестве принадлежности

вместе с наружным зондом, с соединителем CN5 электронной

платы котла, как показано на рисунке 16.1.

Снять клеммник с двумя полюсами, соединенный с кабелем,

и соединить концы с клеммами 3-4 клеммника M2, как

показано на рисунке 16.

. 16.1

. 16

0605_1109

  2

CN5
