55
7221787.03 - ru
РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ
Рекомендуется избегать частых сливов воды из системы отопления, т.к. частая замена воды приводит к ненужным и вредным
отложениям накипи внутри котла и теплообменников.
Если котел не используется в зимний период и существует опасность замерзания, Вы можете использовать в системе отопления
незамерзающие жидкости – антифризы. В инструкциях производителя антифриза должно быть указано, что данный антифриз
предназначен именно для систем отопления. При использовании антифриза необходимо строго соблюдать рекомендации
производителя. Для двухконтурных котлов рекомендуется использовать антифризы на базе пропиленгликоля. Рекомендуемая
концентрация антифриза должна соответствовать температуре замерзания от -15 °С до -20 °С.
В котле работает функция «защита от замерзания», которая при температуре воды на подаче системы отопления менее 5 °С
включает горелку; горелка работает до достижения температуры 30 °С на подаче.
Данная функция работает, если:
• котел подключен электрически;
• в сети есть газ;
• давление в системе отопления соответствует установленным параметрам;
• котел не блокирован.
8. ВЫКЛЮЧЕНИЕ НА ДЛИТЕЛЬНЫЙ ПЕРИОД. ЗАЩИТА ОТ ЗАМЕРЗАНИЯ

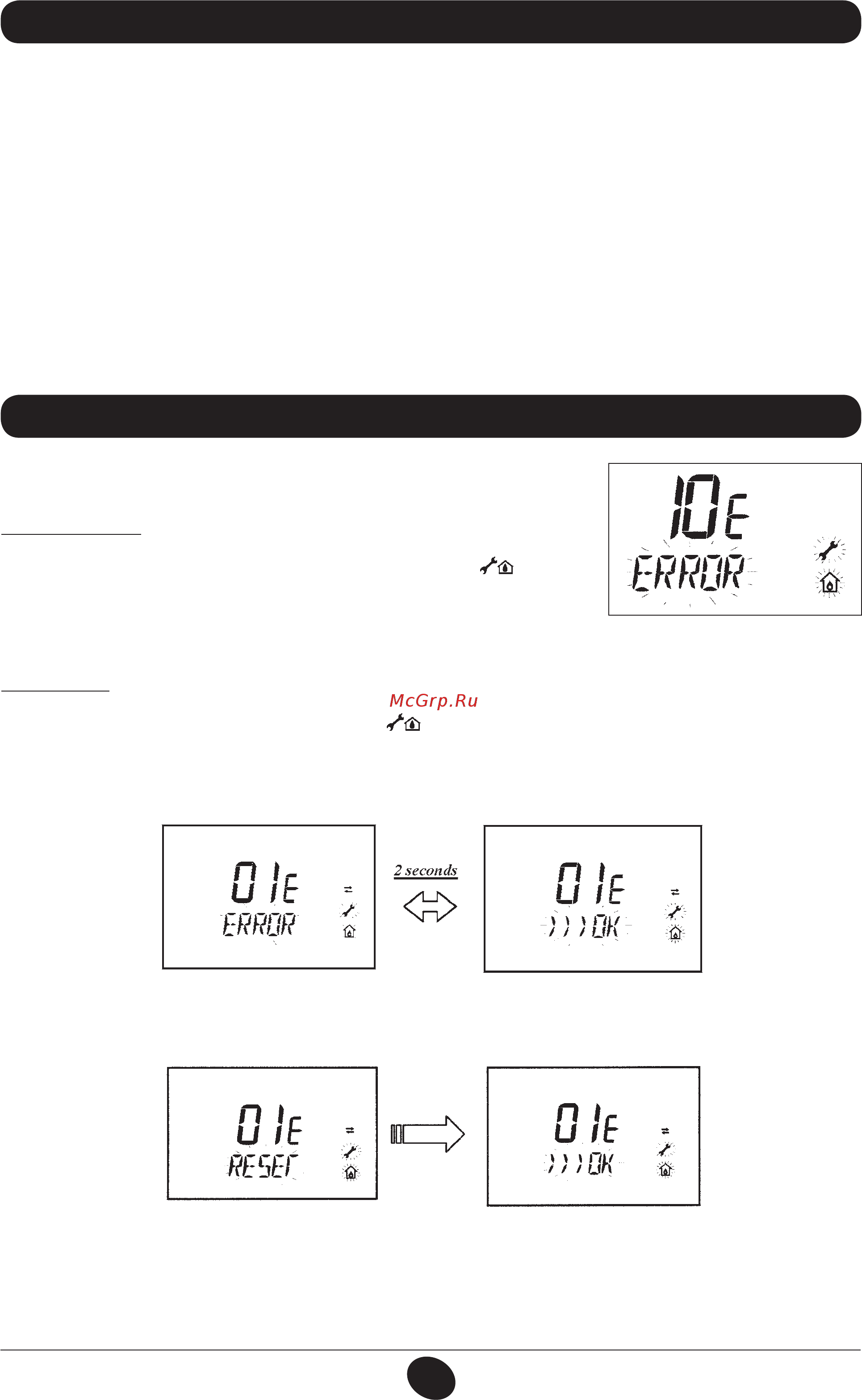

9. СИСТЕМА БЕЗОПАСНОСТИ: ИНДИКАТОРЫ И СРАБАТЫВАНИЕ
На дисплее высвечивается два типа сигнализации системы безопасности:
НЕИСПРАВНОСТЬ и БЛОКИРОВКА.
НЕИСПРАВНОСТЬ
При возникновении неисправности на дисплее появляются символы
и мигает
надпись <ERROR>.
Неисправность идентифицируется с помощью кода, который высвечивается на
дисплее перед буквой Е и не может быть устранена пользователем.
Обратитесь в обслуживающую организацию
0606_2207
0605_1804
Нажмите кнопку ОК, чтобы перезагрузить электронную плату и перезапустить котел.
На дисплее появляется надпись <ERROR> и следом за ней надпись >>>ОК.
БЛОКИРОВКА
При блокировке котла на дисплее появляются символы
и мигает надпись >>>ОК, которая каждые 2 секунды сменяется
надписью <ERROR>.
Неисправность идентифицируется с помощью кода, который высвечивается на дисплее перед буквой Е.
0608_2805
