РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
16. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОПИТАНИЮ

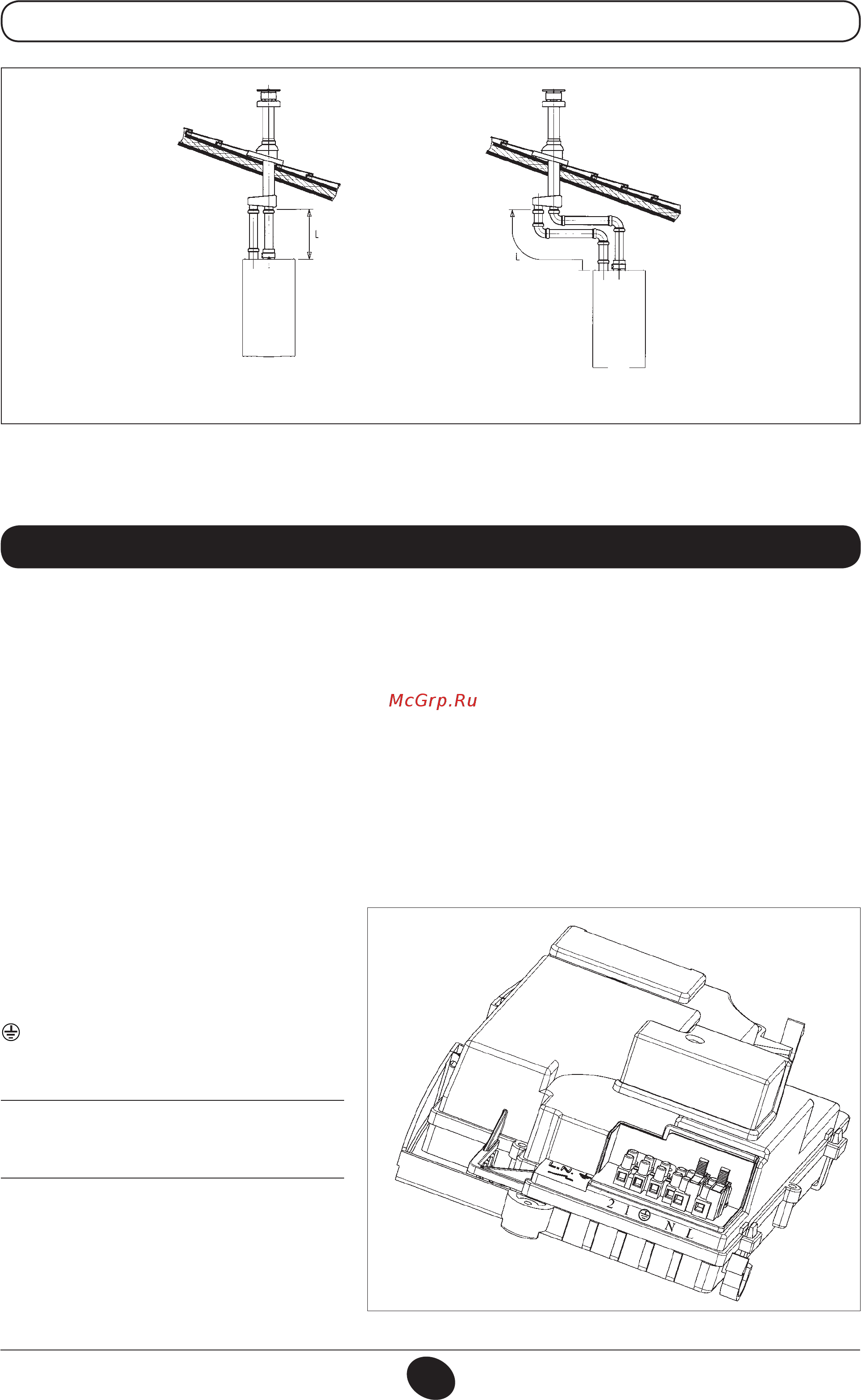

15.6 ВАРИАНТЫ ДЫМООТВОДЯЩЕЙ СИСТЕМЫ ПО РАЗДЕЛЬНЫМ ТРУБАМ С ВЕРТИКАЛЬНЫМИ НАКОНЕЧНИКАМИ
Обратите внимание! При установке дымохода убедитесь, что труба хорошо изолирована (напр., стекловолокном) в месте
прохода трубы сквозь стену здания.
Подробные инструкции об установке труб смотри в руководствах, прилагаемых к комплектам.
0503_0911/CG1644
L max = 15 m 240 Fi - 1.240 Fi
L max = 12 m 310 Fi - 1.310 Fi
L max = 14 m 240 Fi - 1.240 Fi
L max = 10 m 310 Fi - 1.310 Fi
Электробезопасность котла гарантируется только при правильном заземлении в соответствии с действующими
нормативами.
С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230В с заземлением.
Убедитесь в соблюдении правильной полярности.
Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3мм.
При замене сетевого кабеля рекомендуется использовать кабель сечением 3x0.75 мм2 и максимальным диаметром 8мм.
…доступ к клеммной колодке электропитания М1.
• двухполюсным выключателем отключите подачу питания к котлу;
• отвинтите два винта, крепящих панель управления к котлу;
• поверните панель управления;
• для доступа к контактам снимите крышку (рис.10).
В клеммную колодку встроены плавкие предохранители на 2А (для их проверки или замены выньте черный держатель
предохранителя).
Рис.10
0512_0508/CG1770
Внимание: Внимание: убедитесь в соблюдении
правильной полярности L(фаза) - N(нейтраль).
Обозначение клемм:
(L) = фаза (коричневый провод)
(N) = нейтраль (голубой провод)
= земля (желто-зеленый)
(1) (2) = клеммы подключения комнатного
термостата
Предупреждение: Если котел подключен
непосредственно к системе теплых полов,
необходимо установить защитный
предохранительный термостат.
