59
7221787.03 ru
15.
240Fi - 310 Fi

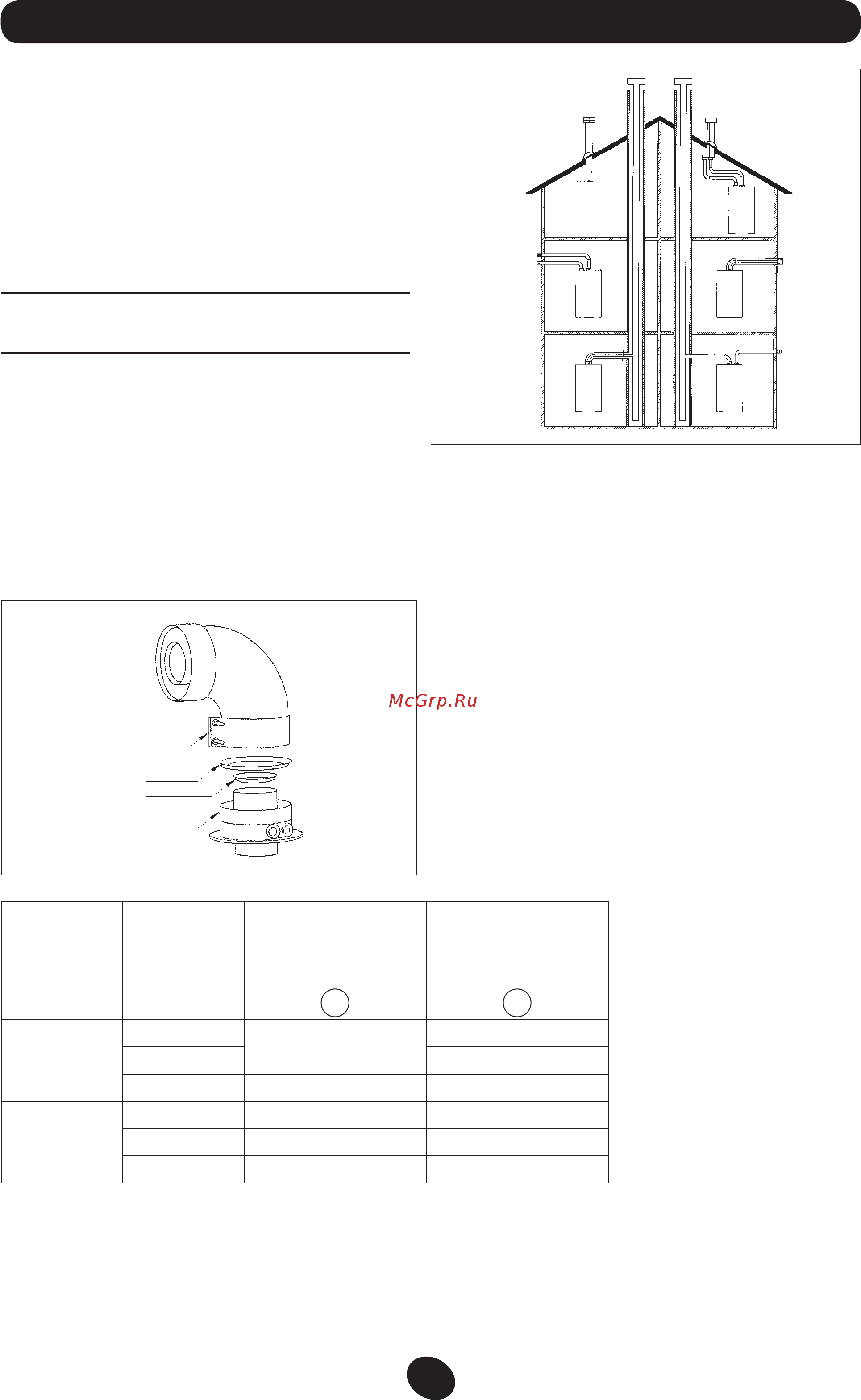

Ниже описываются поставляемые в качестве аксессуаров
трубы и крепления для котлов с закрытой камерой сгорания
и принудительной вытяжкой.
Котел специально спроектирован для присоединения к
дымоходу и воздуховоду коаксиальной трубой. Возможно
также использование раздельных труб при помощи
разделительного комплекта. При использовании раздельных
труб возможно также объединение их на конечном участке
специальным коаксиальным наконечником (терминалом).
:
,
.
.7
0503_0905/CG1638
… .
Этот тип трубопровода позволяет отводить сгоревшие газы наружу и забирать воздух для горения снаружи здания, а также
присоединяться к общему дымоходу (LAS - система).
90° коаксиальный изгиб позволяет присоединять котел к дымоходу в любом направлении, поскольку он может поворачиваться
на 360°. Кроме того, он может использоваться в качестве дополнительного в сочетании с коаксиальной трубой или с 45° изгибом.
.8
Если выход дымохода расположен снаружи, воздуховод должен
выступать из стены не менее чем на 18 мм с тем, чтобы на него
герметично установить алюминиевую погодную насадку во избежание
попадания воды.
Обеспечьте наклон трубы в сторону улицы - 1см на каждый метр
ее длины.
•
90° изгиб сокращает возможную полную длину трубы на 1 м.
•
45° изгиб сокращает возможную полную длину трубы на 0,5 м.
•
Примечание: Первый изгиб в 90° не учитывать при подсчете
максимально допустимой длины.
A
B
0710_1602
Длина (м)
B
A
240 Fi
1.240 Fi
0 ÷ 1
ДА
ДА
1 ÷ 2 НЕТ
2 ÷ 5 НЕТ НЕТ
310 Fi
1.310 Fi
0 ÷ 1 НЕТ ДА
1 ÷ 2 ДА НЕТ
2 ÷ 4 НЕТ НЕТ
