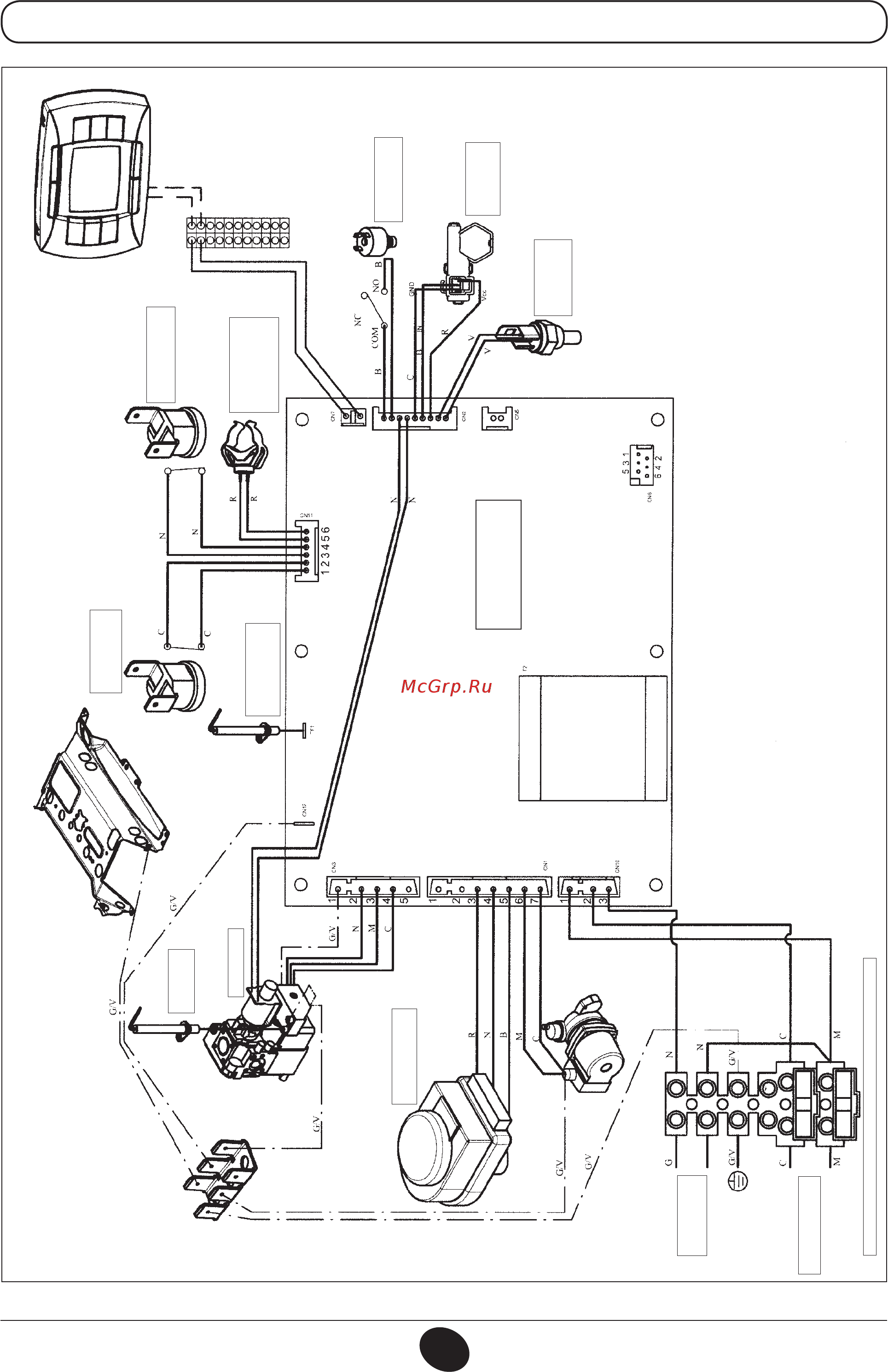

82
7221787.03 - ru
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
240 i
ГИДРАВЛИЧЕСКИЙ
ПРЕССОСТАТ
ТЕРМОСТАТ –
ДАТЧИК ТЯГИ
ТЕРМОСТАТ
ПЕРЕГРЕВА
ЭЛЕКТРОД
КОНТРОЛЯ
ПЛАМЕНИ
ЭЛЕКТРОД
ЗАЖИГАНИЯ
ТРЕХХОДОВЫЙ
КЛАПАН
- - - - -
- - - - -
ЦВЕТ ПРОВОДОВ:
С = ГОЛУБОЙ
М = КОРИЧНЕВЫЙ
N = ЧЕРНЫЙ
R = КРАСНЫЙ
G/V = ЖЕЛТЫЙ/ЗЕЛЕНЫЙ
B = БЕЛЫЙ
V = ЗЕЛЕНЫЙ
КЛЕММНАЯ КОЛОДКА ЭЛЕКТРОПИТАНИЯ
Насос
Газовый клапан
ДАТЧИК
ТЕМПЕРАТУРЫ (NTC)
СИСТЕМЫ
ОТОПЛЕНИЯ
ДАТЧИК
ПРИОРИТЕТА
СИСТЕМЫ ГВС
ДАТЧИК
ТЕМПЕРАТУРЫ
(NTC) ГВС
ДЛЯ ПРИСОЕДИНЕНИЯ
ДАТЧИКА УЛИЧНОЙ
ТЕМПЕРАТУРЫ
(ПАРАГРАФ 25)
0711_2006 / CG_1821
КАБЕЛЬ ПИТАНИЯ
ТЕРМОСТАТ
