РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
… СИСТЕМА ПРИТОКА ВОЗДУХА И ОТВОДА ПРОДУКТОВ СГОРАНИЯ ПО ДВУМ ОТДЕЛЬНЫМ ТРУБАМ.
Этот тип установки позволяет отводить продукты сгорания, как через стену, так и в коллективный дымоход.
Приток воздуха для сгорания может осуществляться также с другой стороны, чем та, куда выходит дымоход.
Разделительный комплект состоит из дымоходного переходника (100/80) и переходника для воздуховода; последний можно
разместить слева или справа от дымоходного переходника в зависимости от требований установки. Переходник для воздуховода
закрепите винтами с уплотнителями, вынутыми ранее из дымового колпака.
Имеющуюся диафрагму (рис.8) следует удалить, когда L1+L2 > 4м.
Колено 90° позволяет присоединять котел к дымоходу в любом направлении, поскольку оно может поворачиваться на 360°. Кроме
того, колено 90° может использоваться в качестве дополнительного в сочетании с дополнительной трубой или с коленом 45°
• Колено 90° сокращает максимально возможную длину труб на 0,5 м.
• Колено 45° сокращает максимально возможную длину труб на 0,25 м.
Предупреждение: Первое колено 90° не учитывать при подсчете максимально допустимой длины.

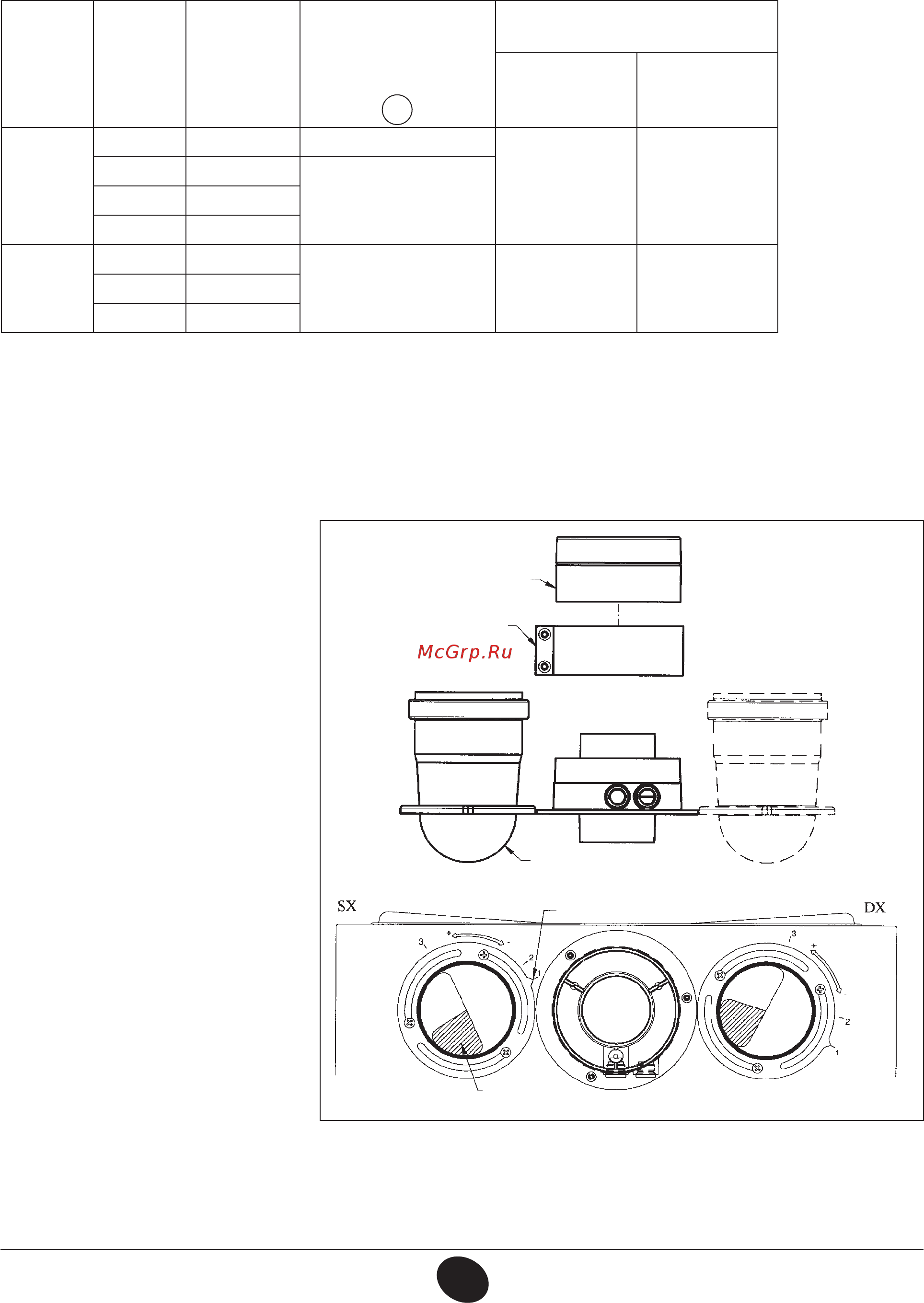

Рис.9
0604/2301/CG1776
переходник для отвода
продуктов сгорания
крепежный зажим
муфта забора воздуха
указатель
отверстие диафрагмы
Регулировка проема в трубе забора
воздуха
Данная настройка нужна для
оптимизации производительности
котла и параметров сгорания. Муфту
забора воздуха можно установить слева
или справа от дымохода; ее можно
поворачивать для регулировки потока
воздуха в зависимости от суммарной
длины воздуховода и дымохода.
Для уменьшения потока воздуха
поверните муфту по часовой стрелке,
для увеличения потока воздуха
поворачивайте ее в обратную сторону.
Для оптимальной настройки можно
использовать анализатор продуктов
сгорания, измеряющий содержание СО2
в продуктах сгорания при максимальной
мощности. Если содержание СО2 низкое,
подачу воздуха постепенно регулируют,
добиваясь содержания СО2, приведенного
в таблице.
Для правильного подключения
и использования анализатора
воспользуйтесь прилагаемым к нему
руководством.
Модель
котла
(L1+L2)
Положение
регулятора
Использовать
ДИАФРАГМУ на
ДЫМОХОДЕ
A
Содержание
CO2 %
Метан
G.20
Бутан
G.31
240 Fi
1.240 Fi
0 ÷ 4 3 Да
6,4 7,3
4 ÷ 15 1
Нет15 ÷ 25 2
25 ÷ 40 3
310 Fi
1.310 Fi
0 ÷ 2 1
Нет 7,4 8,42 ÷ 8 2
8 ÷ 25 3
Содержание
