80
7221787.03 - ru
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
1.240 i

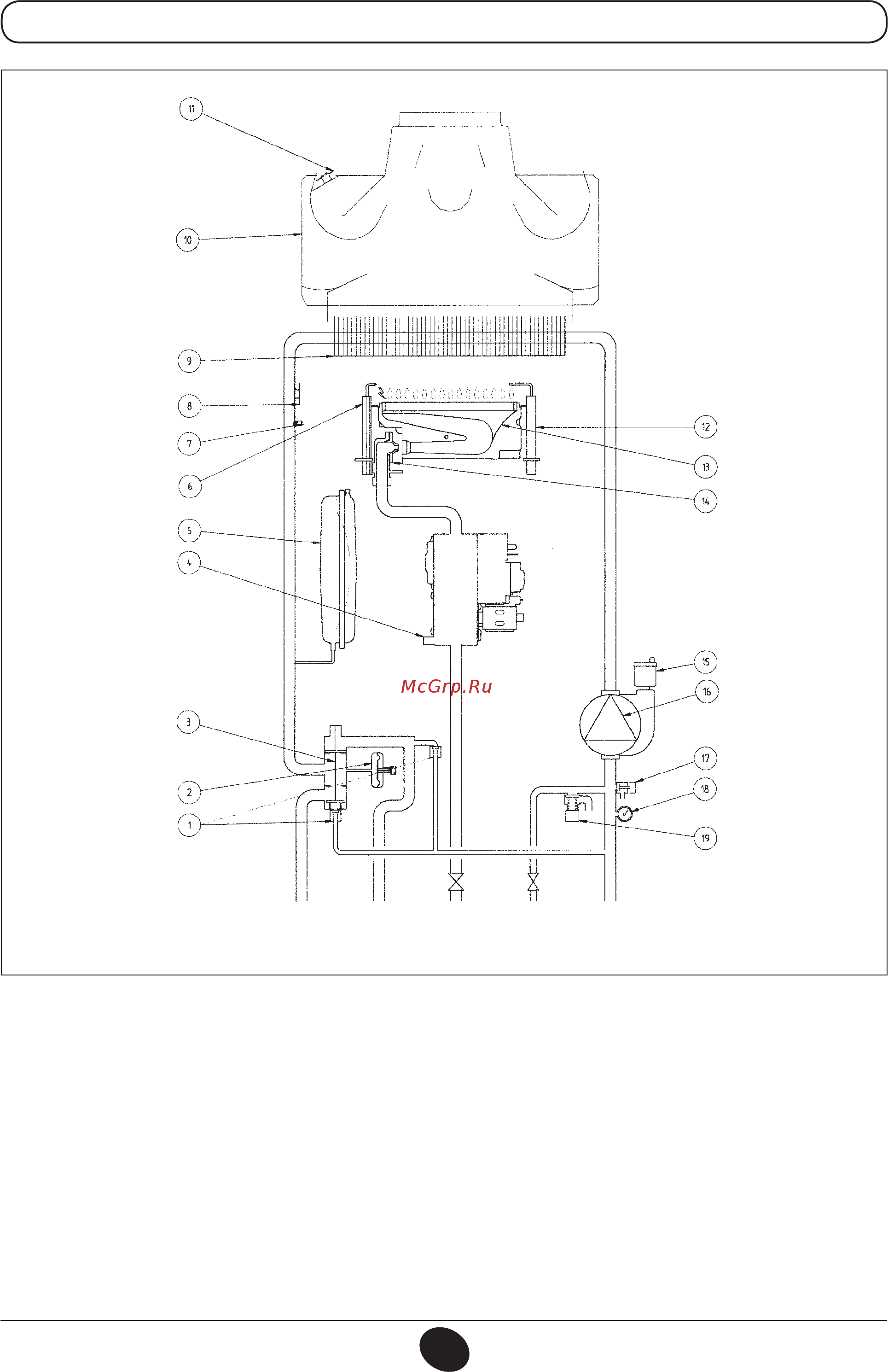

Обозначения:
1 автоматический байпас
2 гидравлический прессостат
3 трехходовой клапан
4 газовый клапан
5 расширительный бак
6 электрод зажигания
7 датчик температуры (тип NTC) контура отопления
8 термостат перегрева
9 первичный теплообменник
10 дымовой колпак
11 термостат – датчик тяги
12 электрод контроля пламени
13 горелка
14 рампа подачи газа с форсунками
15 автоматический воздухоотводчик
16 насос с автоматическим воздухоотводчиком
17 кран слива воды из котла
18 манометр
19 предохранительный клапан
Рис.23
0609_0403 / CG_1740
подача
в систему
отопления
выход
горячей
воды
газ подача
холодной
воды
возврат из
системы
отопления
