81
7221787.03 - ru
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

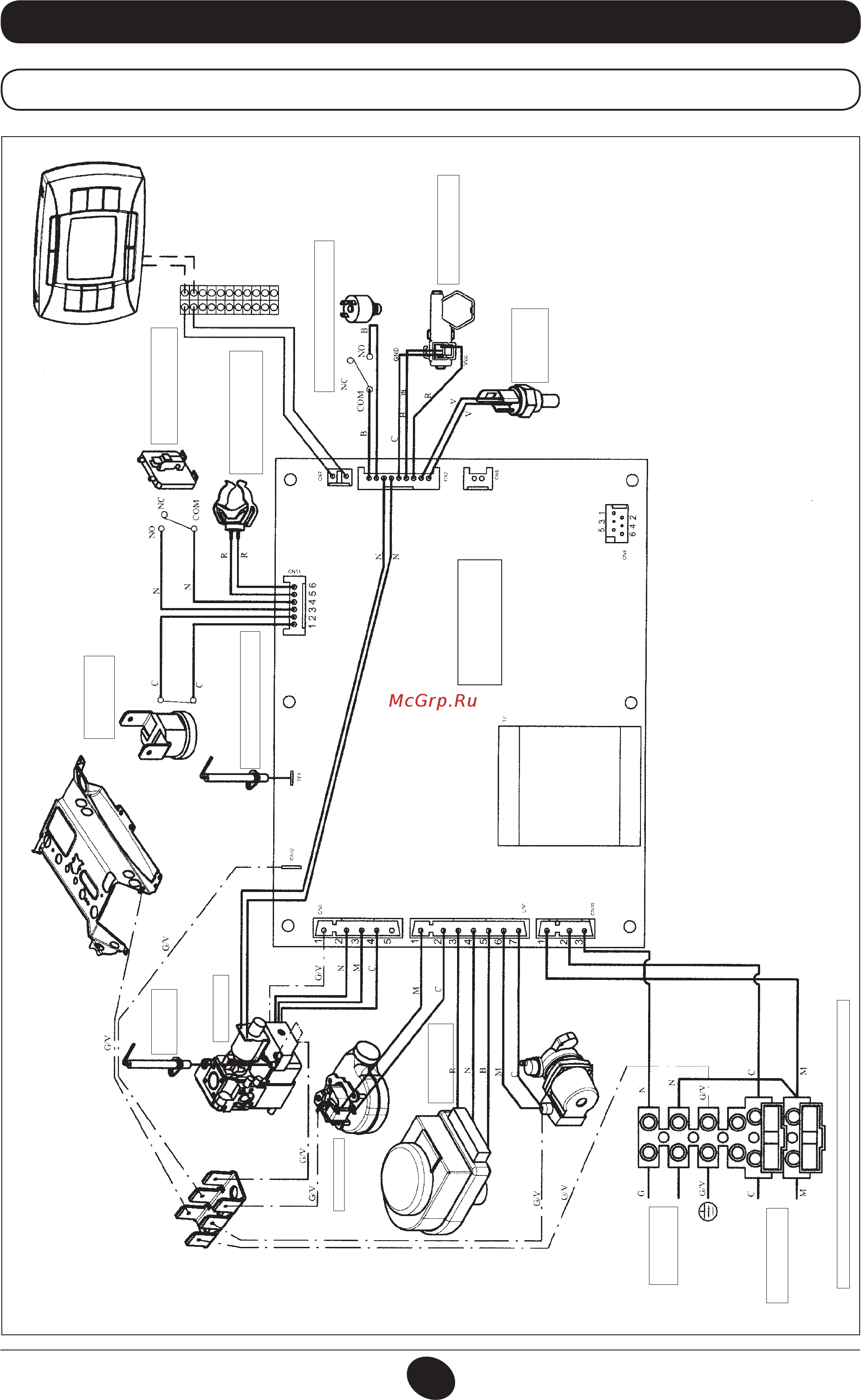

33. СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
240 Fi - 310 Fi
Вентилятор
КАБЕЛЬ ПИТАНИЯ
ТЕРМОСТАТ
ПЕРЕГРЕВА
ЭЛЕКТРОД
ЗАЖИГАНИЯ
ТРЕХХОДОВЫЙ
КЛАПАН
ДАТЧИК ТЕМПЕРАТУРЫ
(NTC) СИСТЕМЫ
ОТОПЛЕНИЯ
ПНЕВМОРЕЛЕ –
ДАТЧИК ТЯГИ
ТЕРМОСТАТ
ЭЛЕКТРОД КОНТРОЛЯ
ПЛАМЕНИ
ГИДРАВЛИЧЕСКИЙ ПРЕССОСТАТ
ДАТЧИК ПРИОРИТЕТА
СИСТЕМЫ ГВС
Насос
ДАТЧИК
ТЕМПЕРАТУРЫ
(NTC) ГВС
КЛЕММНАЯ КОЛОДКА ЭЛЕКТРОПИТАНИЯ
Газовый клапан
ЦВЕТ ПРОВОДОВ:
С = ГОЛУБОЙ
М = КОРИЧНЕВЫЙ
N = ЧЕРНЫЙ
R = КРАСНЫЙ
G/V = ЖЕЛТЫЙ/ЗЕЛЕНЫЙ
B = БЕЛЫЙ
V = ЗЕЛЕНЫЙ
0711_2005 / CG_1822
- - - - -
- - - - -
ДЛЯ ПРИСОЕДИНЕНИЯ
ДАТЧИКА УЛИЧНОЙ
ТЕМПЕРАТУРЫ
(ПАРАГРАФ 25)
