Baxi LUNA-3 Comfort 1.240 Fi CSE45524358- [29/43] Контроль отходящих газов

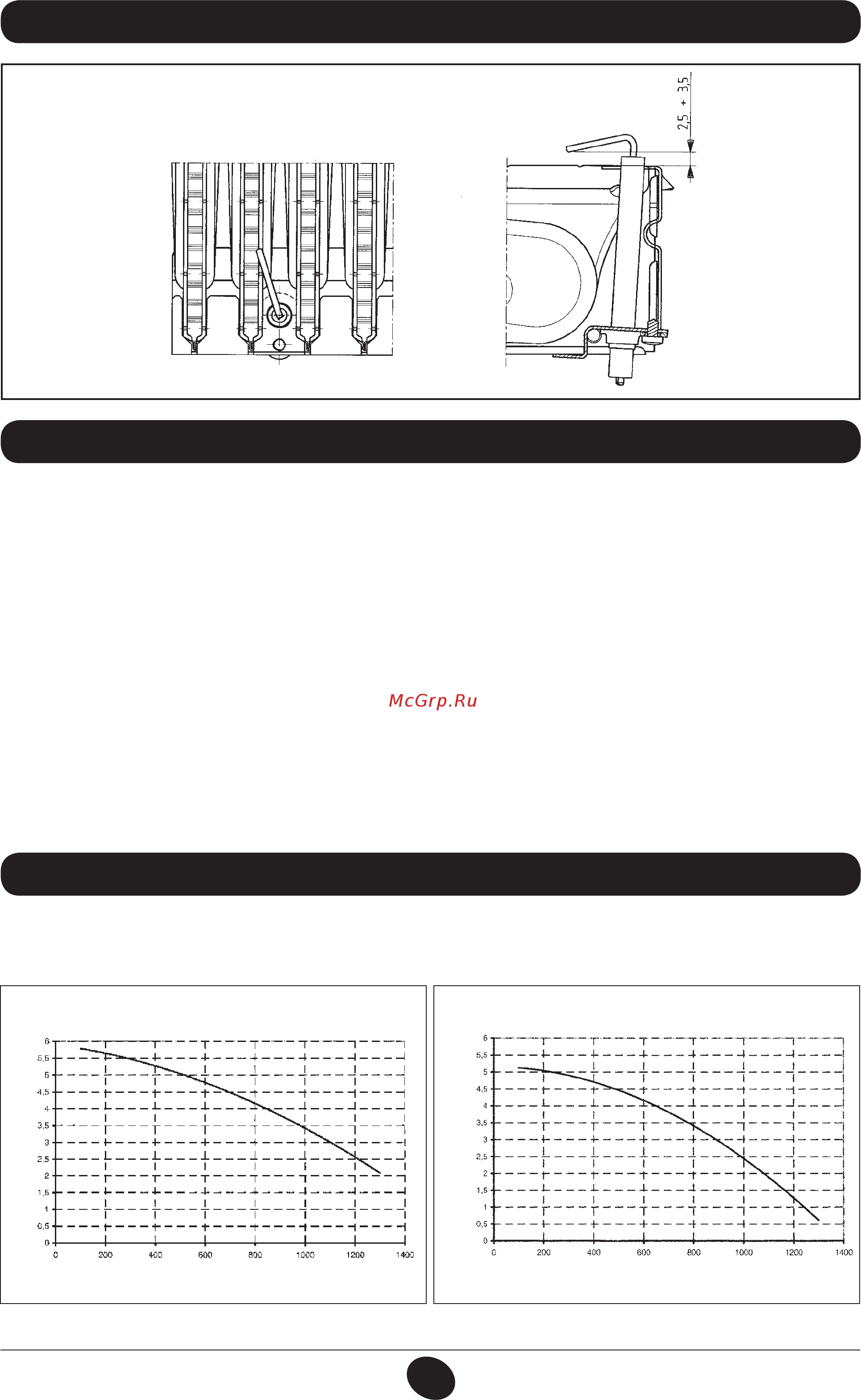

![Baxi LUNA 3 Comfort 1.240 Fi [29/43] Контроль отходящих газов](/views2/1397058/page29/bg1d.png)
71
7221787.03 ru
22.
.15
9912070100
При необходимости контроля отходящих газов котлы с принудительной тягой имеют две точки замера.
Одна из них находится на вытяжном дымоходе и позволяет контролировать соответствие отходящих газов гигиеническим
нормам.
Вторая точка замера находится на трубе забора воздуха и позволяет определить наличие продуктов сгорания в забираемом
воздухе при использовании коаксиальной системы труб.
В точках замера определяют:
• температуру продуктов сгорания
• содержание кислорода (O
2
) или, наоборот, двуокиси углерода (СO
2
)
• содержание окиси углерода (СО).
Температура подаваемого воздуха определяется в точке замера на трубе подачи воздуха, вставив датчик примерно на 3 см.
Если необходим контроль отходящих газов в моделях с естественной тягой в, то в дымоходе следует проделать отверстие на
расстоянии от котла, равном двум внутренним диаметрам трубы.
В точке замера определяют:
• температуру продуктов сгорания
• содержание кислорода (О2) или, наоборот, двуокиси углерода (СО2)
• содержание окиси углерода (СО).
Замер температуры поступающего воздуха проводится рядом с местом входа воздуха в котел.
Отверстие проделывается установщиком при первоначальной установке агрегата и должно быть затем герметично заделано,
чтобы избежать просачивания продуктов сгорания при нормальной работе.
23.
Высокопроизводительный насос подходит для установки в любой отопительной однотрубной или двухтрубной системе.
Встроенный в него клапан воздухоотводчик позволяет эффективно удалять находящийся в отопительной системе воздух.
Нижеприведенные характеристики уже учитывают гидравлическое сопротивление элементов котла.
24. /
1
/
. .
0604_2302
2
/
. .
310 Fi - 1.310 Fi
0604_2303
240 Fi - 240 i - 1.240 Fi - 1.240 i
