РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
(Это неприменимо к моделям 1.240 i - 1.240 Fi e 1.310 Fi)
Очистка системы ГВС может быть осуществлена без демонтажа вторичного теплообменника, если заранее был установлен
специальный кран (поставляется отдельно) на выходе горячей санитарной воды.
Для очистки системы ГВС необходимо:
• Перекрыть кран на входе холодной воды в систему ГВС;
• Слить воду из системы ГВС при помощи специального крана;
• Перекрыть кран выхода горячей санитарной воды;
• Отвинтить две заглушки, расположенные на отсекающих кранах;
• Снять фильтры.
При отсутствии специального крана необходимо демонтировать вторичный теплообменник, как описано в следующем
параграфе, и очистить его отдельно. Рекомендуем очистить от известкового налета также датчик NTC системы ГВС и место его
расположения.
Для очистки вторичного теплообменника или контура ГВС рекомендуем использовать Cillit FFW-AL и Benckiser HF-AL.
28.
ОЧИСТКА ОТ ИЗВЕСТКОВОГО НАЛЕТА В СИСТЕМЕ ГВС
(Это неприменимо к моделям 1.240 i - 1.240 Fi e 1.310 Fi)
Пластинчатый теплообменник системы ГВС сделан из нержавеющей стали и легко снимается при помощи отвертки следующим
образом:
• если возможно, слейте воду только из котла через сливной кран;
• перекройте кран на входе холодной воды;
• слейте воду из системы ГВС;
• отвинтите два винта (прямо перед вами), крепящие теплообменник ГВС, и выньте его (рис 19).
29. ДЕМОНТАЖ ВТОРИЧНОГО ТЕПЛООБМЕННИКА
30. ОЧИСТКА ФИЛЬТРА НА ВХОДЕ ХОЛОДНОЙ ВОДЫ
(Это неприменимо к моделям 1.240 i - 1.240 Fi e 1.310 Fi)

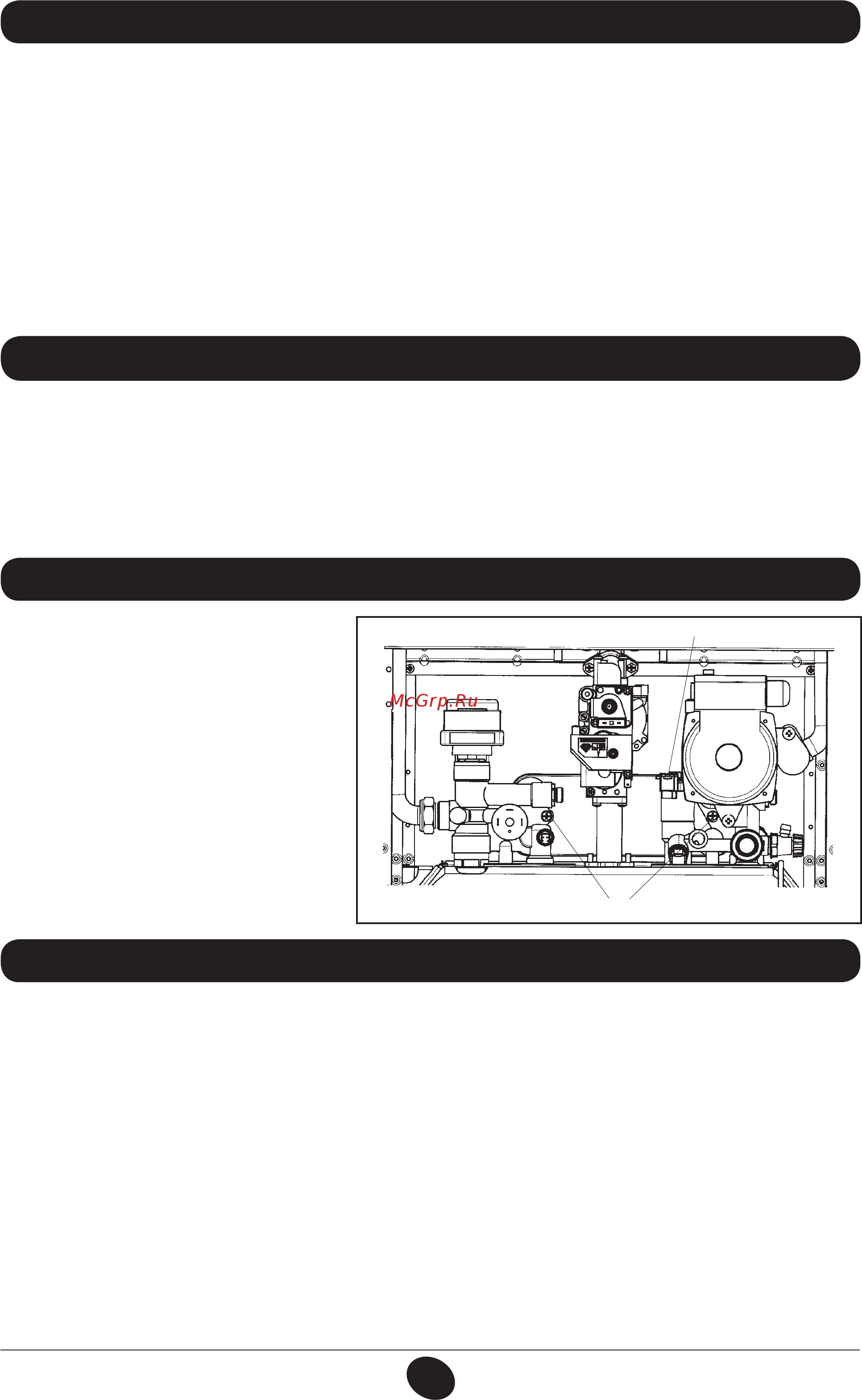

Котел оборудован фильтром для холодной воды,
размещенным в гидравлическом блоке. Для его
очистки действуйте следующим образом:
• слейте воду из системы ГВС;
• отверните гайку на блоке датчика потока воды
(рис.19);
• выньте блок датчика потока воды вместе с
фильтром;
• удалите загрязнения.
Внимании: При замене или чистке кольцевых прокладок
«О-типа» в гидравлическом блоке не смазывайте их
маслом. Смазывайте их только специальными средствами
типа «Molykote 111».
Рис. 19
винты крепления вторичного теплообменника
гайка крепления датчика потока
0606_2703 / CG_1839
31. ЕЖЕГОДНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Для обеспечения максимально эффективной и безопасной работы котла необходимо производить ежегодный технический
контроль устройства:
• Проверить состояние и целостность прокладок газовых соединений, а также дымоотводящей системы;
• Проверить состояние и правильность установки электродов розжига и ионизации пламени;
• Проверить состояние горелки и её фиксирующих элементов;
• Удалить загрязнения из камеры сгорания используя пылесос для очистки;
• Проверить правильность регулировки газового клапана;
• Проверить давление в системе отопления;
• Проверить давление в расширительном бачке;
• Проверить правильность работы вентилятора;
• Убедиться в чистоте дымохода и в свободном выводе дыма;
• При необходимости очистить от загрязнений сифон в тех котлах, где предусмотрена его устанока;
• Проверить целостность магниевого анода в котлах с накопительными бойлерами там, где он присутствует
Предупреждение
Перед началом любых работ убедиться в том, что котёл отключен от электропитания. По завершении технического осмотра
установить ручки управления котла / его регулировочные параметры в начальные позиции.
