60
7221787.03 - ru
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

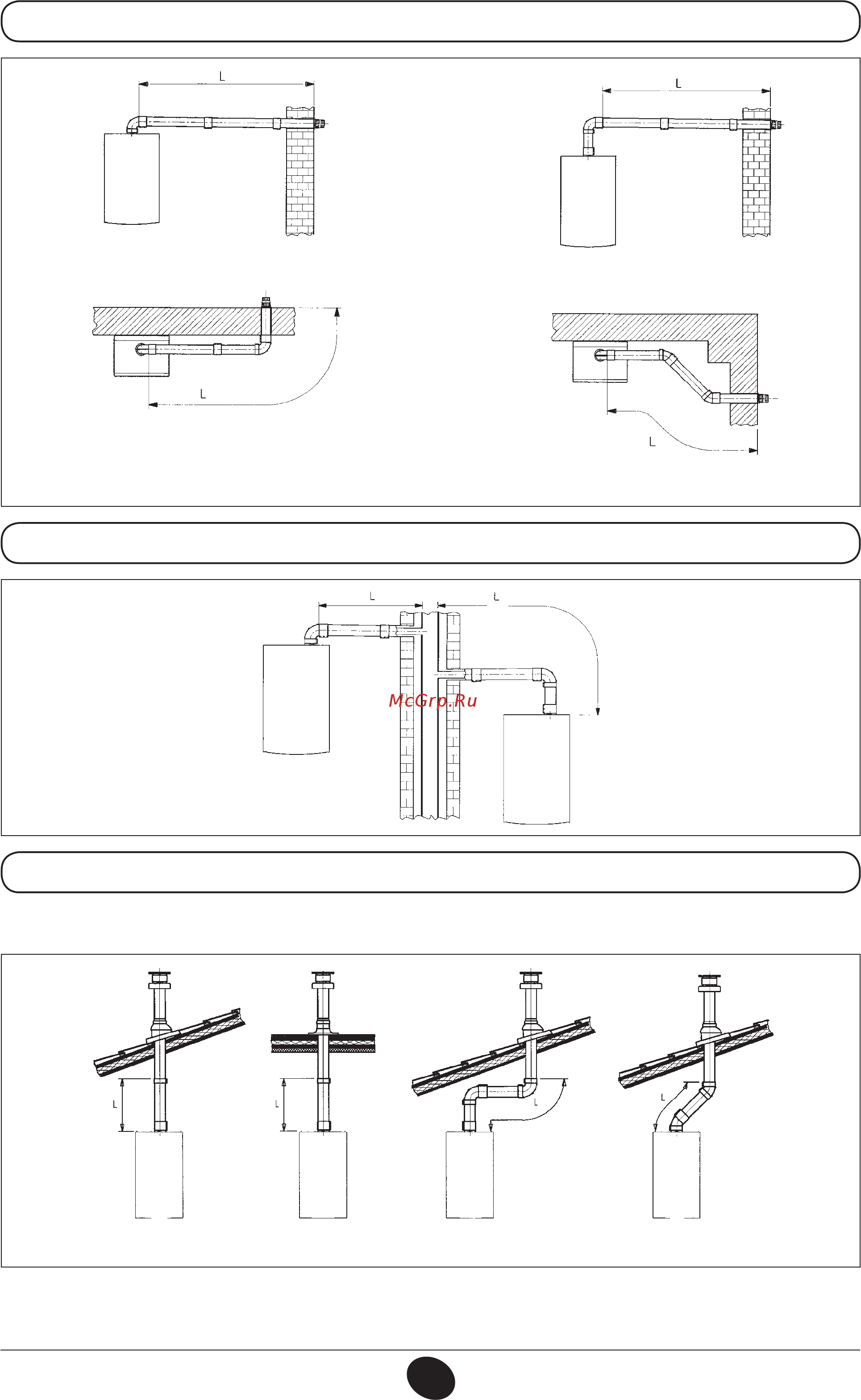

15.1 ВАРИАНТЫ ГОРИЗОНТАЛЬНОЙ УСТАНОВКИ НАКОНЕЧНИКА ДЫМОХОДА
15.2 ВАРИАНТЫ УСТАНОВКИ ПРИ ПРИСОЕДИНЕНИИ К ОБЩЕМУ ДЫМОХОДУ (LAS - СИСТЕМА)
15.3 ВАРИАНТЫ ВЕРТИКАЛЬНОЙ УСТАНОВКИ НАКОНЕЧНИКА ДЫМОХОДА
Такая установка может быть выполнена как на плоской, так и на наклонной крыше путем закрепления наконечника с
соответствующей погодной насадкой и рукавом (дополнительные аксессуары поставляется по требованию).
Подробные инструкции об установке аксессуаров см. в прилагаемых к ним технических сведениях.
0512_2001
L max = 5 m 240 Fi - 1.240 Fi Ø 60/100 mm - 9 m Ø 80/125 mm
L max = 4 m 310 Fi - 1.310 Fi Ø 60/100 mm - 8 m Ø 80/125 mm
L max = 4 m 240 Fi - 1.240 Fi Ø 60/100 mm - 8 m Ø 80/125 mm
L max = 3 m 310 Fi - 1.310 Fi Ø 60/100 mm - 7 m Ø 80/125 mm
0512_2002
L max = 5 m 240 Fi - 1.240 Fi Ø 60/100 mm - 9 m Ø 80/125 mm
L max = 4 m 310 Fi - 1.310 Fi Ø 60/100 mm - 8 m Ø 80/125 mm
0503_0908/CG1641
L max = 4 m Ø 60/100 mm
10 m Ø 80/125 mm
L max = 2 m Ø 60/100 mm
8 m Ø 80/125 mm
L max = 3 m Ø 60/100 mm
9 m Ø 80/125 mm
