РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

С) Операции по настройке давления газа (рис. 13)

• На котлах с закрытой камерой сгорания необходимо снять переднюю панель, отвинтив соответствующие крестовые винты

(для того, чтобы избежать погрешности в измерениях, связанной с герметичной камерой сгорания). Аналогичные результаты

измерений можно получить при подсоединение отрицательного входа дифференциального манометра через тройниковый

отвод к компенсационному выходу газового клапана Рс.

Открутить винт на штуцере Рb и присоединить к штуцеру Рb манометр.

С1) Регулировка давления при максимальной мощности

• Открыть газовый кран и нажимая кнопку

установить переключатель режимов (Рис.1) в положение «зима» и подождать

до включения котла. Убедиться, что котел работает на максимальной мощности.

• Проверить давление газа на горелке согласно таблице 1 для соответствующей модели котла и соответствующего типа газа.

При необходимости снять крышку модулятора и поворачивать латунный винт ключом а (ключ а) до достижения давления,

указанного в таблице 1 для соответствующей модели котла и соответствующего типа газа.

• Проверить динамическое входное давление газа (штуцер Pa). Номинальные давления: 20 мбар для природного газа, 37 мбар

для пропана);

• Открутить винт на штуцере (Pa, рис. 14) и присоединить к штуцеру (Pa) манометр.

С2) Регулировка давления при минимальной мощности

• Отсоединить провод питания модулятора. Котел перейдет в режим минимальной мощности. Проверить давление газа

на горелке согласно таблице 1 для соответствующей модели котла и соответствующего типа газа. При необходимости

поворачивать винт (поз. b) до достижения давления, указанного в таблице 1 для соответствующей модели котла и

соответствующего типа газа.

• Присоединить на место провод питания модулятора и установить на место крышку модулятора.

• Выключить котел и закрыть газовый кран.

• Отсоединить манометр и закрутить винт на штуцере

Заключительные проверки

• Закройте панель управления.

• Уберите манометры и закройте точки отбора давления.

• Наклейте новую табличку с указанием типа газа и характеристик проведенной настройки.

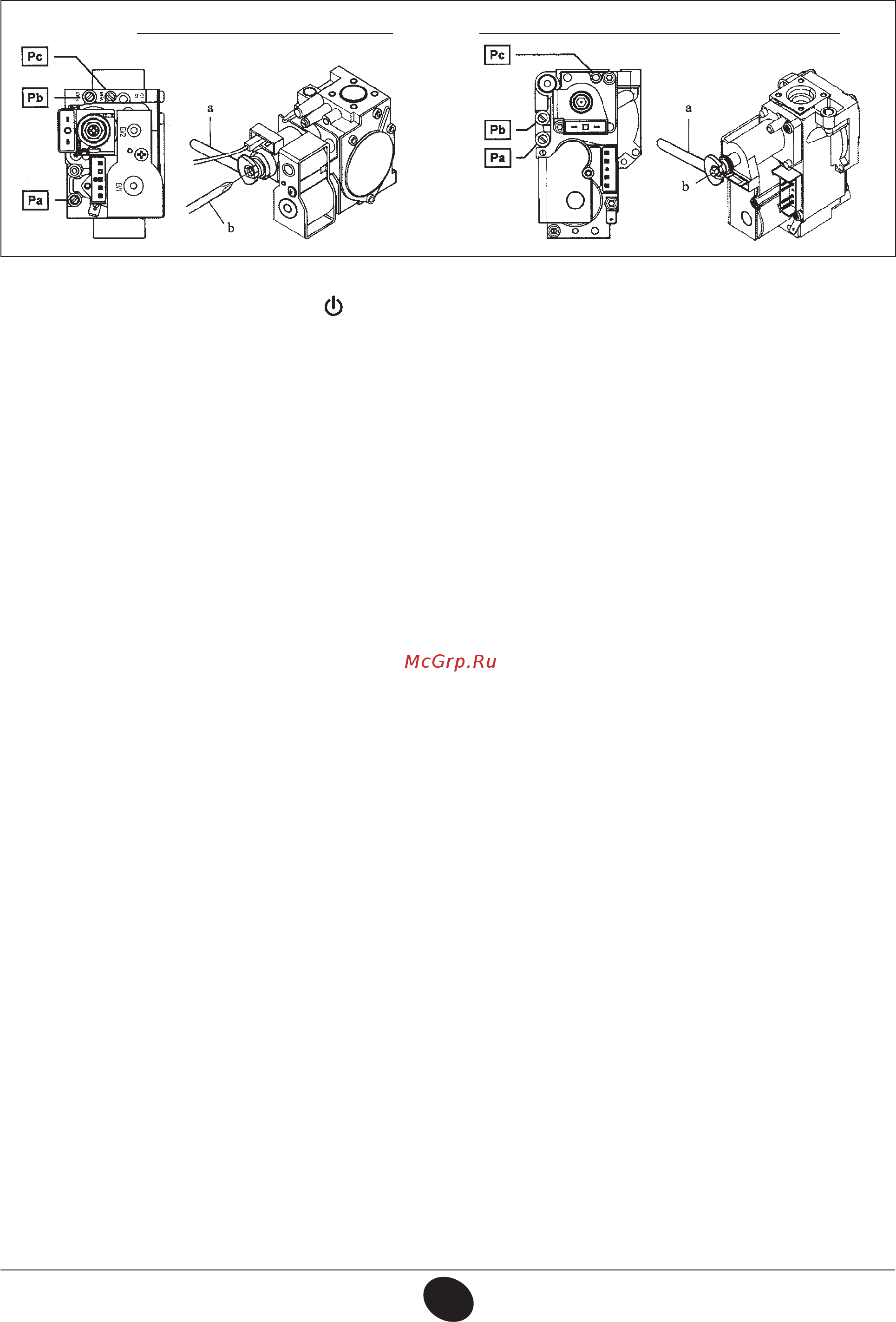

Рис . 13

КЛАПАН SIT - SIGMA 845 КЛАПАН HONEYWELL - VK 4105 M
