2.4.2 Painel de trás

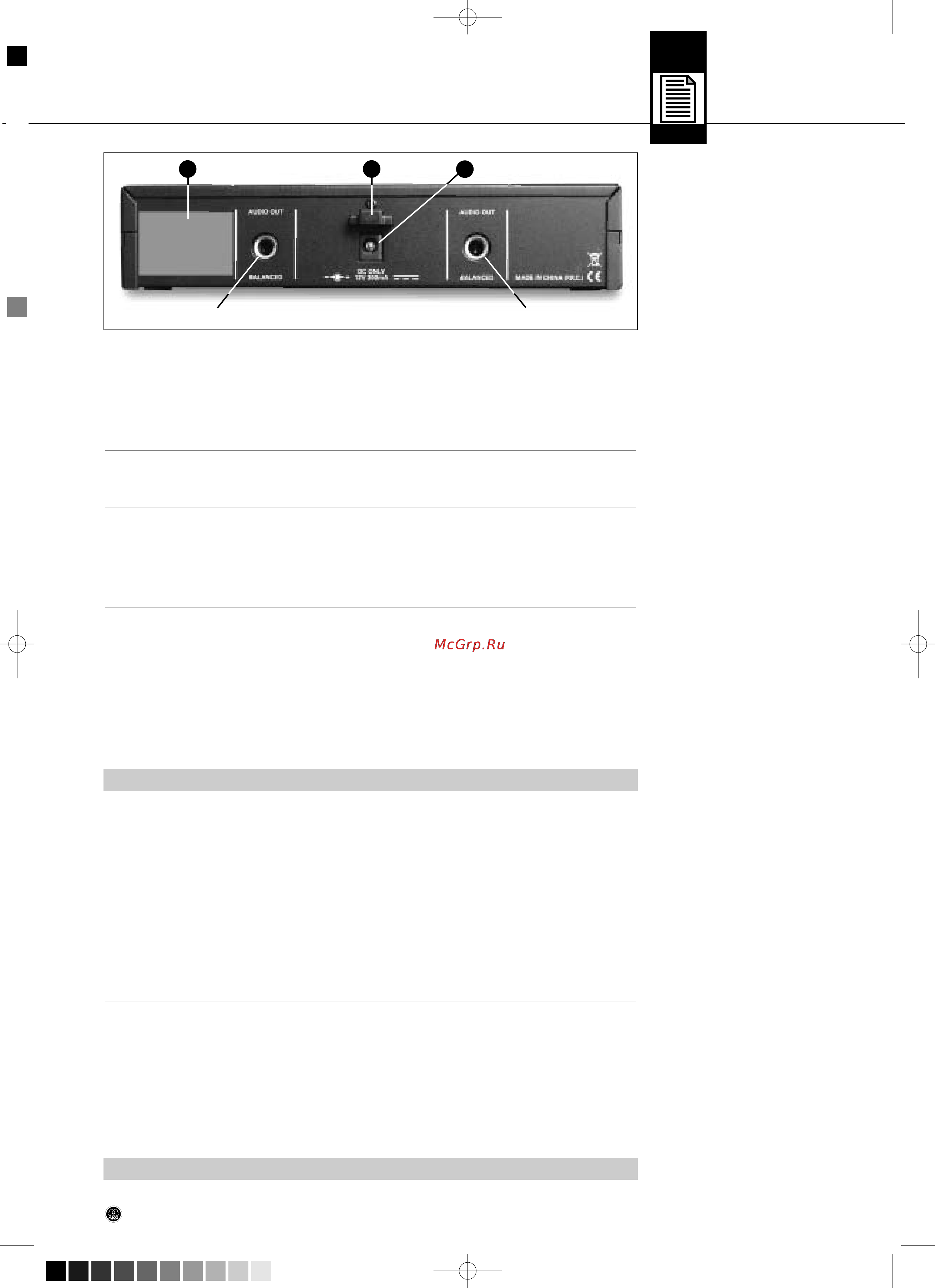

Fig. 2: Elementos de comando no painel
de trás do receptor SR 40 DUAL
2.4.3 Squelch automático
2.5 Emissor de mão HT 40 PRO
2.5.1 Elementos de comando
Veja fig. 3 na página 2.
Nota:
2.6 Emissor de bolso PT 40 PRO
2.6.1 Elementos de comando
Veja fig. 4 na página 2.
Nota:
7 Etiqueta da freqüência portadora: no painel de trás do receptor encontra-se uma etiqueta adesiva com a(s) fre-
qüência(s) portadora(s) e os selos de certificação do emissor.
8 AUDIO OUT (1 por canal): saída de áudio balanceada num conector jack de 6,3 mm com 3 pólos. É regulável a
partir do nível de microfone até o nível line (faixa de ajuste de 26 dB). Pode conectar esta saída ou a uma entrada
de microfone XLR ou a uma entrada line de uma mesa de mixagem ou um amplificador.
9 Protetor contra esforços mecânicos para o cabo do alimentador incluído na embalagem.
10 DC ONLY: Conector de alimentação para ligar o adaptador incluído na embalagem.
O filtro supressor de ruído ("Squelch") automático desliga o receptor se os sinais de recepção estiverem demasiada-
mente baixos, de maneira que se tornem inaudíveis os ruídos perturbadores relacionados a esse fenômeno, e os ruído
próprio do receptor quando o emissor estiver desligado.
O emissor de mão HT 40 PRO opera numa freqüência portadora fixa estabelecida a cristal na faixa de freqüências por-
tadoras UHF de 660 a 865 MHz e está provido de uma antena integrada na carcaça.
A cabeça do microfone fixamente ligada ao emissor possui um transdutor AKG de alta qualidade com característica car-
dióide e distingue-se pela baixa sensibilidade em relação a ruídos de mão, pela boa supressão de realimentação e pela
perfeita qualidade de áudio. Além disso, está provida de um filtro de vento e filtro pop para suprimir ruídos de respira-
ção e estalos.
11 Chave liga/desliga: esta chave deslizante possui três posições:
ON: a alimentação elétrica está ligada.
MUTE: o sinal de áudio proveniente da cabeça do microfone está colocado em mudo, porém a alimentação de cor-
rente elétrica e a freqüência portadora RF continuam ligadas.
OFF: a alimentação elétrica está desligada.
12 LED de controle: este LED indica que o emissor está pronto para operação.
O LED brilha em cor verde: a pilha está em ordem.
O LED brilha em cor vermelha: a partir do momento em que o LED muda para a cor vermelha, a capacidade da
pilha chega apenas para 2 horas no máximo. Recomendamos substituir a pilha o mais depressa possível por uma
pilha nova.
• Se utilizar um acumulador, o LED mudará para vermelho 15 minutos antes de o acumulador ficar esgotado!
13 Clip de código de cores: a cor do clip de material sintético corresponde à freqüência portadora do seu emissor.
Os receptores com a mesma freqüência portadora são assinalados com a mesma cor. Na folha adicional ("Manual
Supplement") juntada ao manual encontrará uma tabela com o código de cores.
O clip de código de cores do HT 40 PRO pode ser removido e substituído pelo clip semitransparente incluído na em-
balagem.
14 Tampa do compartimento de pilhas: veja capítulo 3.5.
15 Etiqueta da freqüência portadora: Acima do compartimento de pilhas encontra-se uma etiqueta adesiva com a
freqüência portadora do emissor.
Pode ligar ao emissor de bolso PT 40 PRO microfones dinâmicos e microfones de consensador que exigem uma ten-
são de alimentação de aproximadamente 4 V. Pode ligar também um violão elétrico, um baixo elétrico ou um teclado
portátil.
O PT 40 PRO funciona numa freqüência portadora estabilizada a cristal na faixa das freqüências portadoras UHF de
660 a 865 MHz.
16 Chave liga/desliga: esta chave deslizante possui três posições:
ON: a alimentação elétrica está ligada.
MUTE: o sinal de áudio proveniente do microfone ou do instrumento está colocado em mudo, porém a alimenta-
ção de corrente elétrica e a freqüência portadora RF continuam ligadas.
OFF: a alimentação elétrica está desligada.
17 LED de controle: este LED indica que o emissor está pronto para operação.
O LED brilha em cor verde: a pilha está em ordem.
O LED brilha em cor vermelha: a partir do momento em que o LED muda para a cor vermelha, a capacidade da
pilha chega apenas para 2 horas no máximo. Recomendamos substituir a pilha o mais depressa possível por uma
pilha nova.
• Se utilizar um acumulador, o LED mudará para vermelho 15 minutos antes de o acumulador ficar esgotado!
2 Apresentação
WMS 40 SINGLE/DUAL 53
7 9
10
