2.4.2 Rückseite

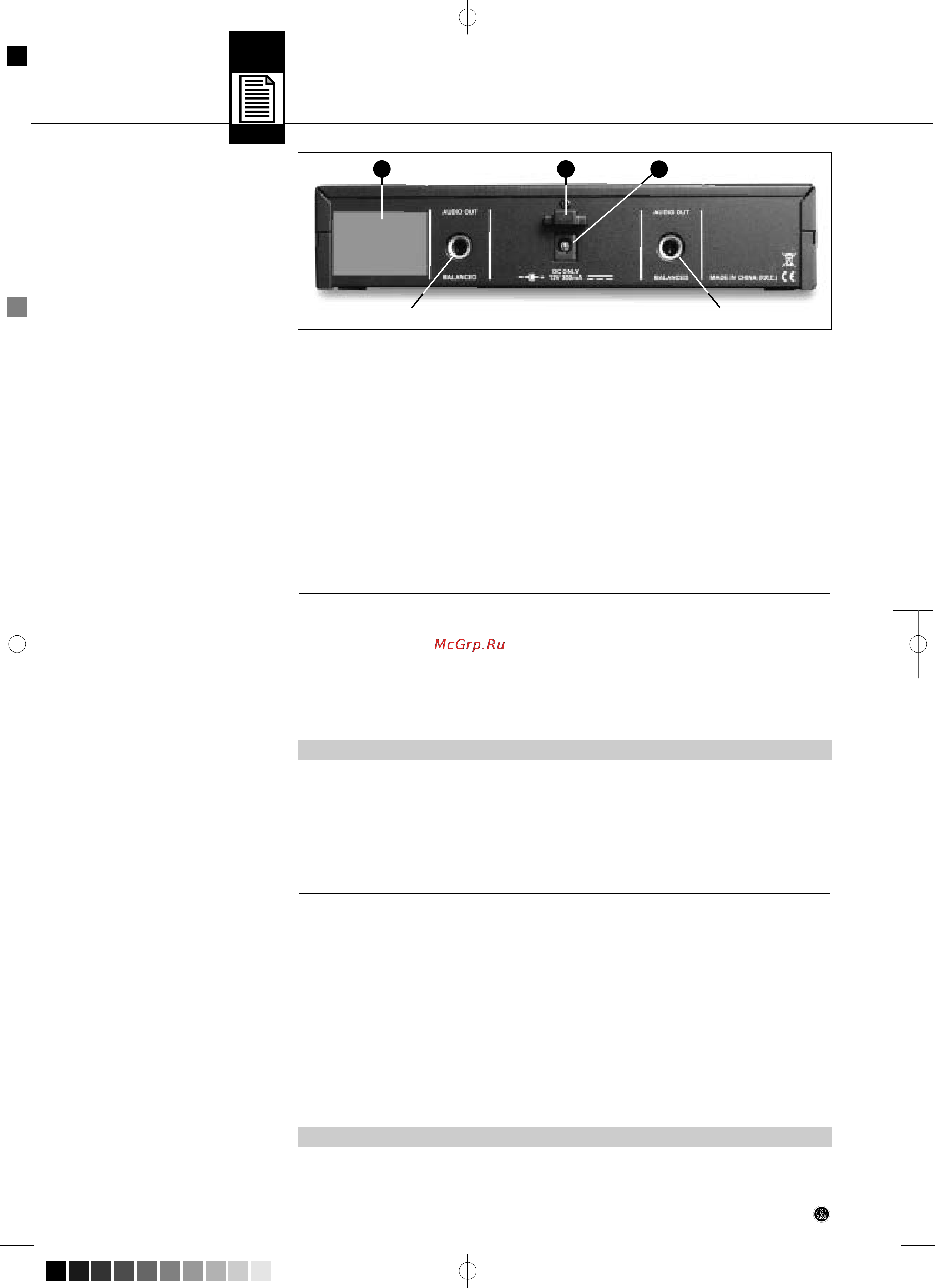

Fig. 2: Bedienelemente an der Rück-
seite des Empfängers SR 40 DUAL
2.4.3 Automatischer Squelch
2.5 Handsender HT 40 PRO
2.5.1 Bedienelemente
Siehe Fig. 3 auf Seite 2.
Hinweis:
2.6 Taschensender PT 40 PRO
2.6.1 Bedienelemente
Siehe Fig. 4 auf Seite 2.
Hinweis:
7 Trägerfrequenzetikette: An der Rückseite des Empfängers ist eine Haftetikette mit der (den) Träger frequenz(en) und
den Prüfzeichen des Empfängers angebracht.
8 AUDIO OUT (1 pro Kanal): symmetrischer Audioausgang an 3-poliger 6,3 mm-Klinkenbuchse, regel bar von Mikro-
fon- bis Linepegel (Regelbereich 26 dB). Diesen Ausgang können Sie entweder mit einem XLR-Mikrofoneingang oder
einem asymmetrischen Line-Eingang eines Mischpults oder Verstärkers verbinden.
9 Zugentlastung für das Versorgungskabel des mitgelieferten Steckernetzteils.
10 DC ONLY: Versorgungsbuchse zum Anschluss des mitgelieferten Steckernetzteils.
Die automatische Rauschsperre ("Squelch") schaltet den Empfänger bei zu schwachem Empfangssignal ab, sodass die
damit verbundenen Störgeräusche bzw. das Eigenrauschen des Empfängers bei abge schaltetem Sender nicht hörbar
werden.
Der Handsender HT 40 PRO arbeitet auf einer fixen, quarzstabilisierten Trägerfrequenz im UHF-Träger frequenzbereich
von 660 bis 865 MHz und ist mit einer im Gehäuse integrierten Antenne ausgestattet.
Der mit dem Sender fix verbundene Mikrofonkopf mit hochwertigem AKG-Wandler mit nierenförmiger Richtcharakte-
ristik zeichnet sich durch geringe Handgeräuschempfindlichkeit, gute Rückkopplungs unterdrückung und brillante Über-
tragungsqualität aus und besitzt ein eingebautes Wind- und Popfilter zur Unterdrückung von Pop- und Atemgeräuschen.
11 Ein/Aus-Schalter: Dieser Schiebeschalter hat drei Stellungen:
ON: Die Spannungsversorgung für den Sender ist eingeschaltet.
MUTE: Das vom Mikrofonkopf kommende Audiosignal ist stummgeschaltet, Spannungsversorgung und HF-Träger-
frequenz bleiben jedoch eingeschaltet.
OFF: Die Spannungsversorgung für den Sender ist ausgeschaltet.
12 Kontroll-LED: Diese LED zeigt die Betriebsbereitschaft des Senders an.
LED leuchtet grün: Batterie in Ordnung.
LED leuchtet rot: Ab dem Zeitpunkt, wo die LED auf rot wechselt, reicht die Batteriekapazität noch für maximal 2
Betriebsstunden. Wir empfehlen, die Batterie sobald wie möglich gegen eine neue auszutauschen.
• Wenn Sie einen Akku verwenden, wechselt die LED 15 Minuten, bevor der Akku erschöpft ist, auf rot!
13 Farbcode-Clip: Die Farbe dieses Kunststoffclips entspricht der Trägerfrequenz Ihres Senders. Empfänger mit der-
selben Trägerfrequenz sind mit derselben Farbe gekennzeichnet. Eine Farbcode-Tabelle finden Sie im Beiblatt "Ma-
nual Supplement") zur Bedienungsanleitung.
Der Farbcode-Clip des HT 40 PRO ist abnehmbar und kann durch den mitgelieferten semitrans parenten Austausch-
Clip ersetzt werden.
14 Batteriefachdeckel: Siehe Kapitel 3.5.
15 Trägerfrequenzetikette: Oberhalb des Batteriefachs ist eine Haftetikette mit der Trägerfrequenz des Senders an-
gebracht.
An den Taschensender PT 40 PRO können Sie sowohl dynamische Mikrofone anschließen als auch Kondensator -
mikrofone, die mit einer Versorgungsspannung von ca. 4 Volt arbeiten. Selbstverständlich können Sie auch eine E-Gi-
tarre, einen E-Bass oder ein Umhängekeyboard anschließen.
Der PT 40 PRO arbeitet auf einer fixen, quarzstabilisierten Trägerfrequenz im UHF-Trägerfrequenzbereich von 660 MHz
bis 865 MHz.
16 Ein/Aus-Schalter: Dieser Schiebeschalter hat drei Stellungen:
ON: Die Spannungsversorgung für den Sender ist eingeschaltet.
MUTE: Das vom Mikrofon bzw. Instrument kommende Audiosignal ist stummgeschaltet, Spannungs versorgung und
HF-Trägerfrequenz bleiben jedoch eingeschaltet.
OFF: Die Spannungsversorgung für den Sender ist ausgeschaltet.
17 Kontroll-LED: Diese LED zeigt die Betriebsbereitschaft des Senders an.
LED leuchtet grün: Batterie in Ordnung.
LED leuchtet rot: Ab dem Zeitpunkt, wo die LED auf rot wechselt, reicht die Batteriekapazität noch für maximal 2
Betriebsstunden. Wir empfehlen, die Batterie sobald wie möglich gegen eine neue auszutauschen.
• Wenn Sie einen Akku verwenden, wechselt die LED 15 Minuten, bevor der Akku erschöpft ist, auf rot!
2 Beschreibung
8 WMS 40 SINGLE/DUAL
7 9
10
WMS 40 SD_07_Hex 12/20/2007 11:25 Seite 8 (Schwarz/Black Auszug)
