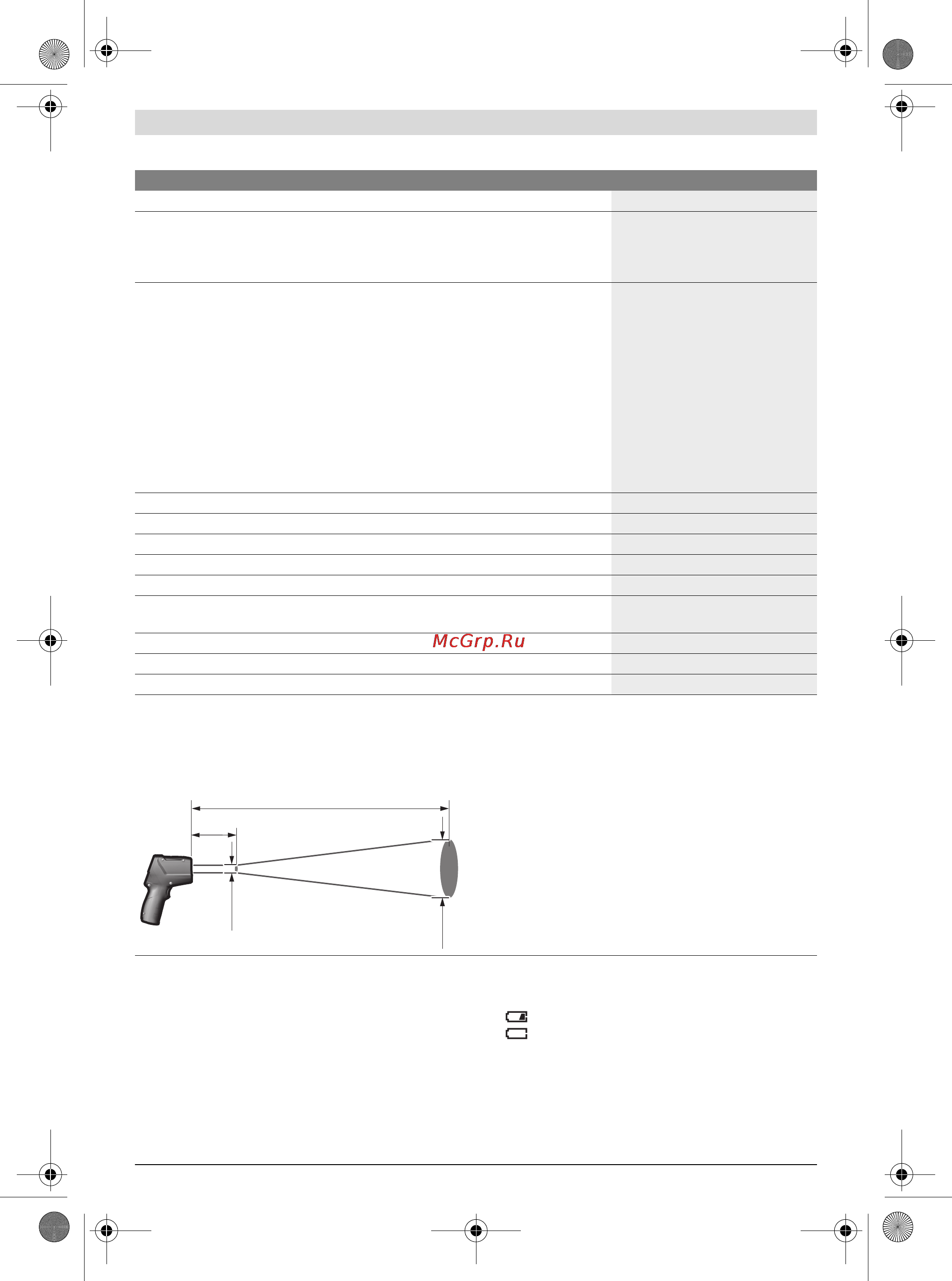

Magyar | 23
Bosch Power Tools 2 609 140 910 | (6.7.12)
Műszaki adatok
Összeszerelés
Elemek behelyezése/kicserélése
A mérőműszer üzemeltetéséhez alkáli-mangán-elemek vagy
akkumulátorok használatát javasoljuk.
Az 5 elemfiók fedelének felnyitásához nyomja meg a 6
reteszelést és hajtsa fel az elemfiók fedelét. Tegye be az
elemeket, illetve az akkumulátorokat. Ekkor ügyeljen az
elemfiók fedelének belső oldalán ábrázolt helyes polaritás.
A p akkumulátor figyelmeztetés azt jelzi, amikor az elemek,
illetve akkumulátorok kiürülnek:
– max. 30 % teljesítmény áll rendelkezésre,
– max. 10 % teljesítmény áll rendelkezésre.
Ha a villogó p akkumulátor figyelmeztetésben az elem jele üres,
az elemeket, illetve akkumulátorokat ki kell cserélni. A
mérőműszerrel ekkor már nem lehet több mérést végrehajtani.
Mindig valamennyi elemet, illetve akkumulátort egyszerre
cserélje ki. Csak egyazon gyártó cégtől származó és azonos
kapacitású elemeket vagy akkumulátorokat használjon.
Termikus detektor PTD 1
Cikkszám
3 603 F83 000
Mérési tartomány
– Felületi hőmérséklet
– Környezeti hőmérséklet
– levegő relatív nedvességtartalma
–20...+200 °C
–10...+40 °C
10...90 %
Mérési pontosság (tipikusan)
Felületi hőmérséklet
1) 2)
– <+10 °C
– +10...30 °C
– +30...90 °C
– >+90 °C
Környezeti hőmérséklet
– tipikus érték
levegő relatív nedvességtartalma
2)
– <20%
– 20...60 %
– 60...90 %
±3 °C
±1 °C
±3 °C
±5%
±1 °C
±3%
±2%
±3%
Optika (mérési távolság: mérési folt viszonyszám)
3) 4)
10 : 1
Üzemi hőmérséklet
–10...+40 °C
Tárolási hőmérséklet
–20...+70 °C
Lézerosztály
2
Lézertípus (tipikus esetben)
635 nm, <1 mW
Elemek
Újratölthető akkumulátorok
2x1,5VLR06 (AA)
2 x 1,2 V HR06 (AA)
Üzemidő kb.
9óra
Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás) szerint
0,3 kg
Méretek (hosszúság x szélesség x magasság)
124 x 53 x 180 mm
1) a felülettől 0,75–1,25 m mérési távolságra
2) 22 °C környezeti hőmérséklet mellett
3) Az adat megfelel a VDI/VDE 3511 4.3. oldalán megadottaknak (megjelenési dátuma 2005 július); a mérési jel 90 %-ára érvényes.
A Műszaki adatoknál megadott értékeken túlmenő tartományokban a mérési eredmények eltérőek lehetnek.
4) Az infravörös mérésre vonatkozik, lásd az ábrát:
1,7 cm
10 cm
0,17 m
1 m
OBJ_BUCH-1717-001.book Page 23 Friday, July 6, 2012 10:26 AM
