Panasonic AW-IF400 [103/112] 各部の名前と働き
![Panasonic AW-IF400 [103/112] 各部の名前と働き](/views2/1014311/page103/bg67.png)
- 6 (J) -
日本語

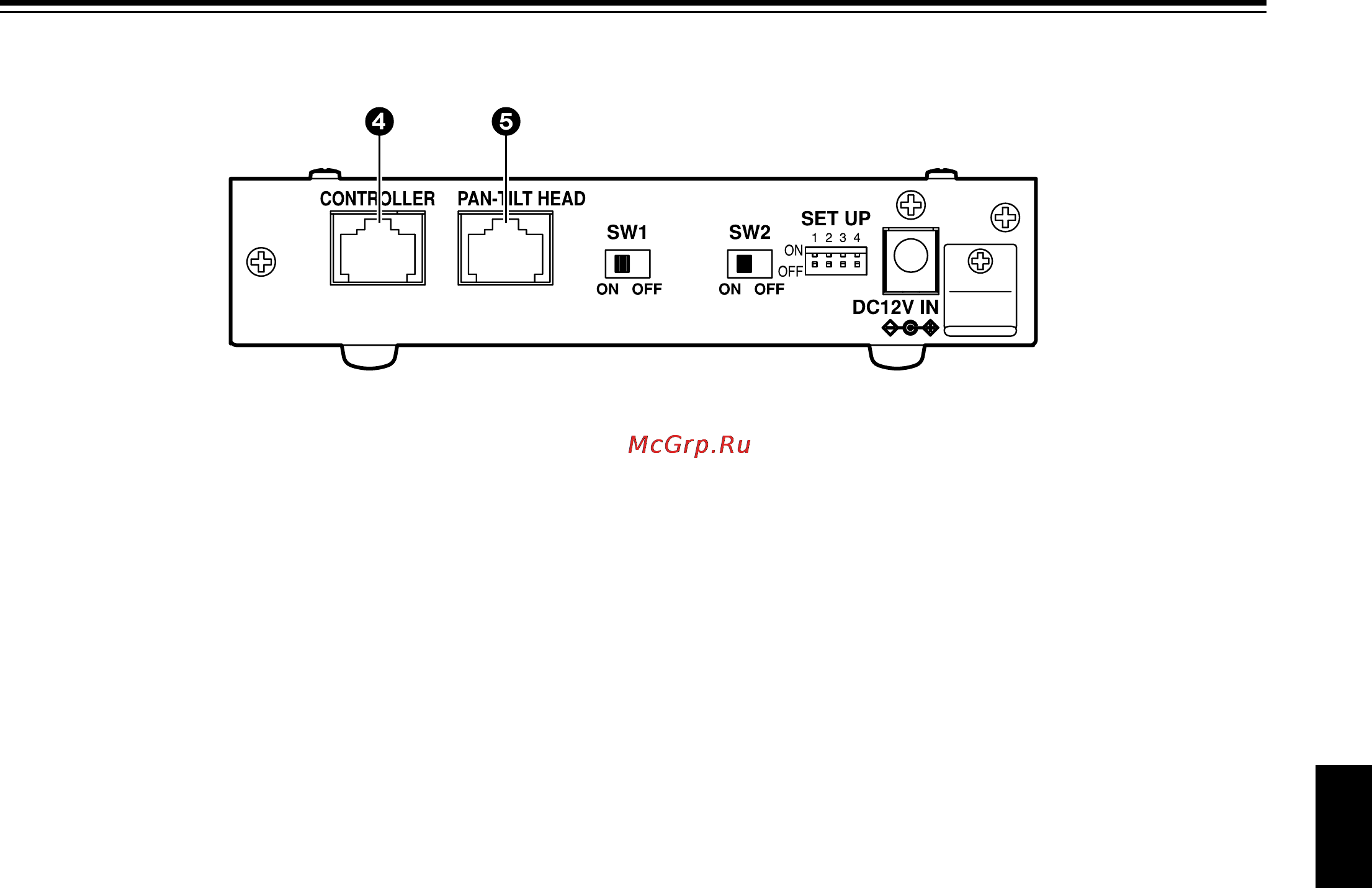

コントローラー接続コネクター [CONTROLLER]
コントローラーのCONTROL OUT TO PAN/TILT端子と
10BASE-T（UTPカテゴリー 5相当）のストレートケーブ
ルで接続してください。
回転台接続コネクター [PAN-TILT HEAD]
回転台のIP/RP端子と10BASE-T（UTPカテゴリー 5相当）
のストレートケーブルで接続してください。
■背面
各部の名前と働き
