Panasonic AW-IF400 [107/112] 接続のしかた
![Panasonic AW-IF400 [107/112] 接続のしかた](/views2/1014311/page107/bg6b.png)
- 10 (J) -
日本語

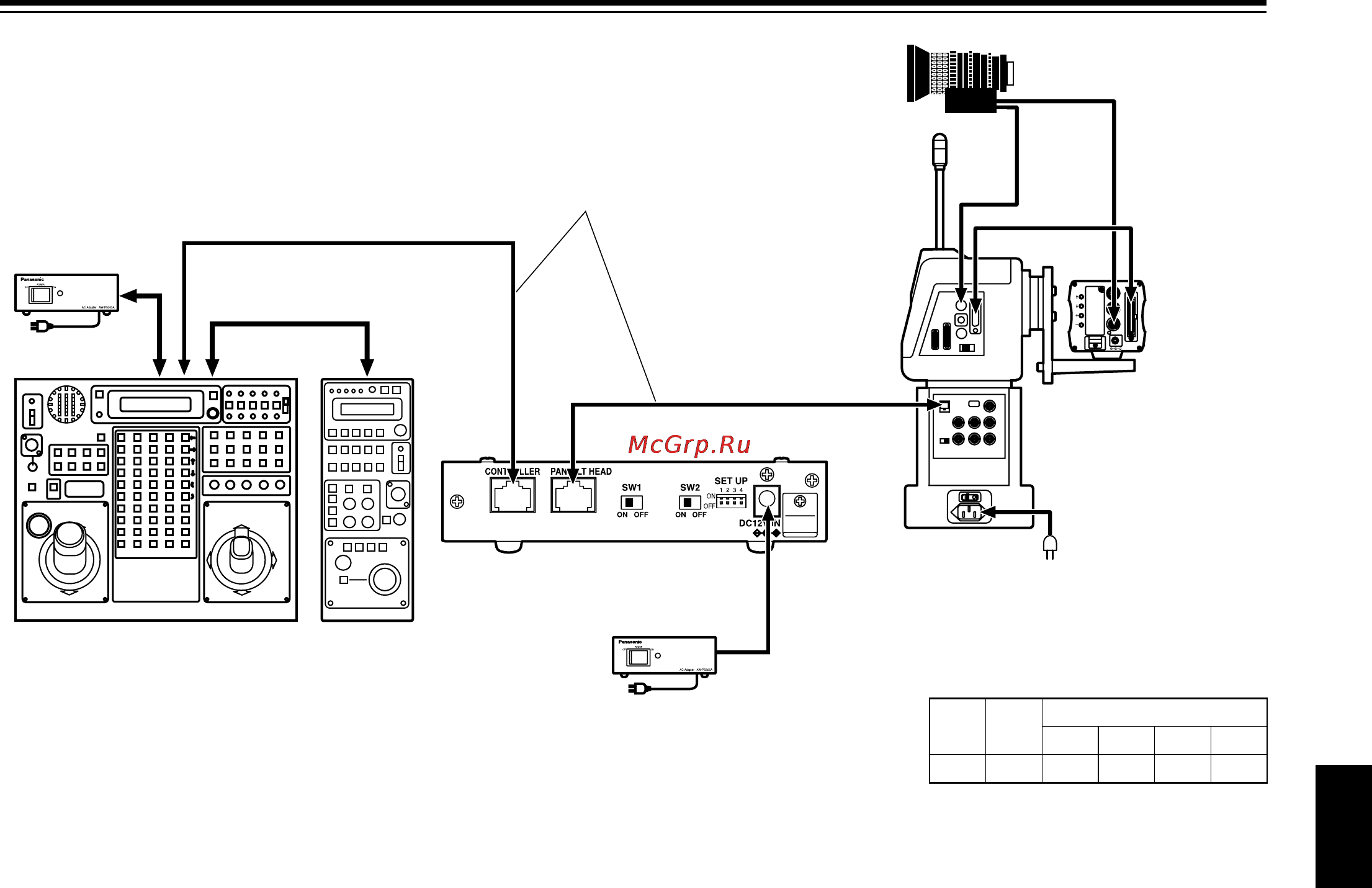

接続のしかた
■ AW-RP400とAW-PH400（AW-PH360）の
通信距離延長機能を使用する場合
CONTROL OUT
TO PAN/TILT
HEAD
回転台コントローラー
AW-RP400
リモート
オペレーション
パネル
AW-CB400
10BASE-Tストレートケーブル
（UTPカテゴリー 5）
プロトコルコンバータ
AW-IF400G
コンバーチブル
カメラ
AW-PH400付属
カメラケーブル
AW-PH400付属
ACケーブル
ズームレンズ
IP/RP
屋内回転台
AW-PH400
ACアダプター
AW-PS505A
ACアダプター
AW-PS505A
（最大500 m）
（最大500 m）
◎スイッチ設定
SW1 SW2
SET UP
1 2 3 4
ON ON OFF OFF OFF OFF
