- 12 (S) -
ESPAÑOL

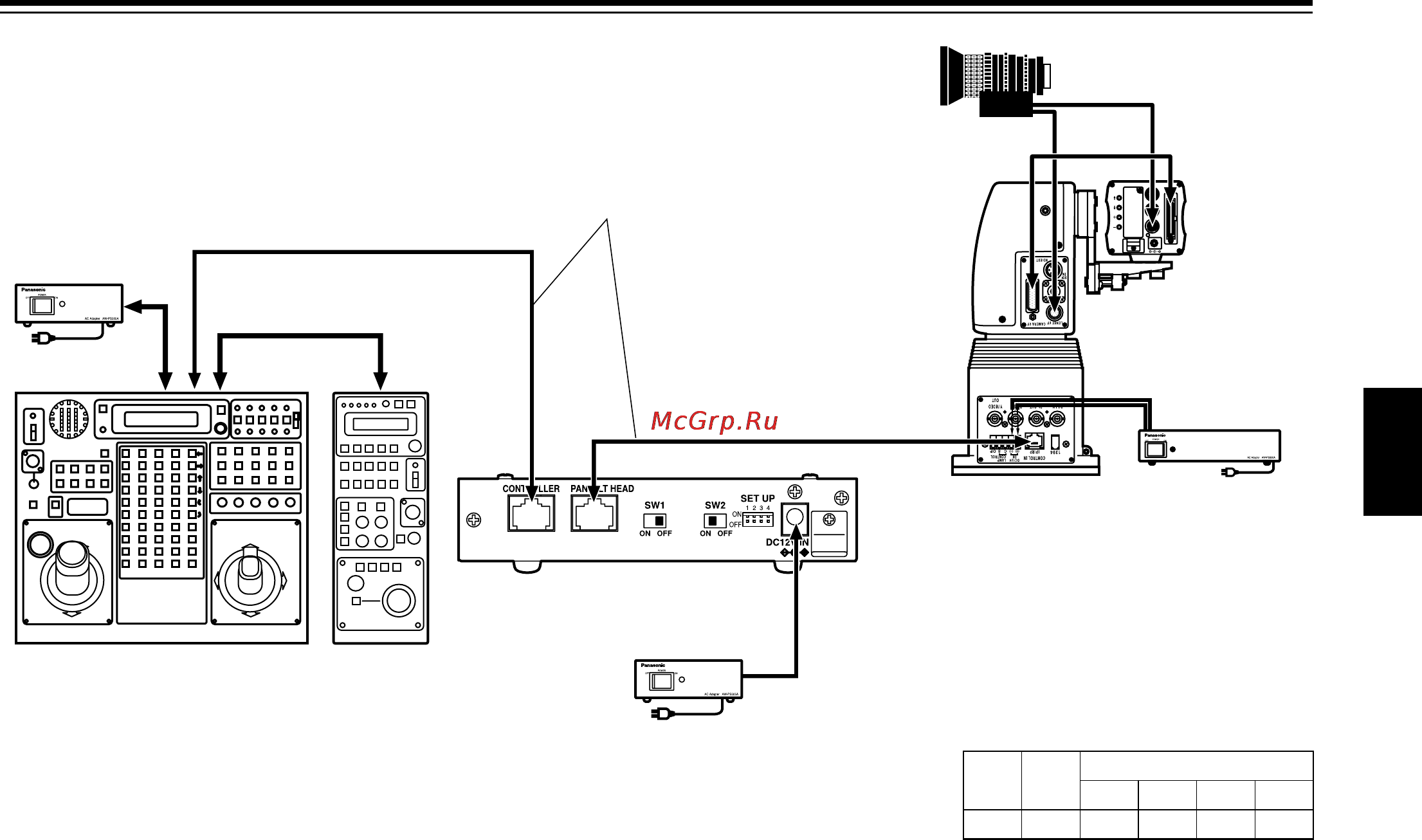

Conexiones
Cuando se controla el AW-PH350 (AW-PH360/AW-PH650)
desde el AW-RP400
CONTROL IN
IP/RP
Cabezal de
panorámica/inclinación
para interiores
AW-PH350
Panel de control
panorámico/inclinación
AW-RP400
CONTROL OUT
TO PAN/TILT
HEAD
Cable recto 10BASE-T
(equivalente a UTP categoría 5)
Convertidor de protocolo
AW-IF400G
Panel de
control
remoto
AW-CB400
Adaptador
de CA
AW-PS505A
Cámara
convertible
Cable de cámara
AW-CA50T29
AW-CA50C29
Adaptador
de CA
AW-PS300A
Objetivo zoom
Adaptador de CA
AW-PS505A
( máximo de
500 metros)
( máximo de
1000 metros)
• Ajustes de conmutadores
SW1 SW2
SET UP
1 2 3 4
OFF ON OFF ON OFF OFF
