Panasonic AW-IF400 [25/112] Anschlüsse
![Panasonic AW-IF400 [25/112] Anschlüsse](/views2/1014311/page25/bg19.png)
- 10 (G) -
DEUTSCH

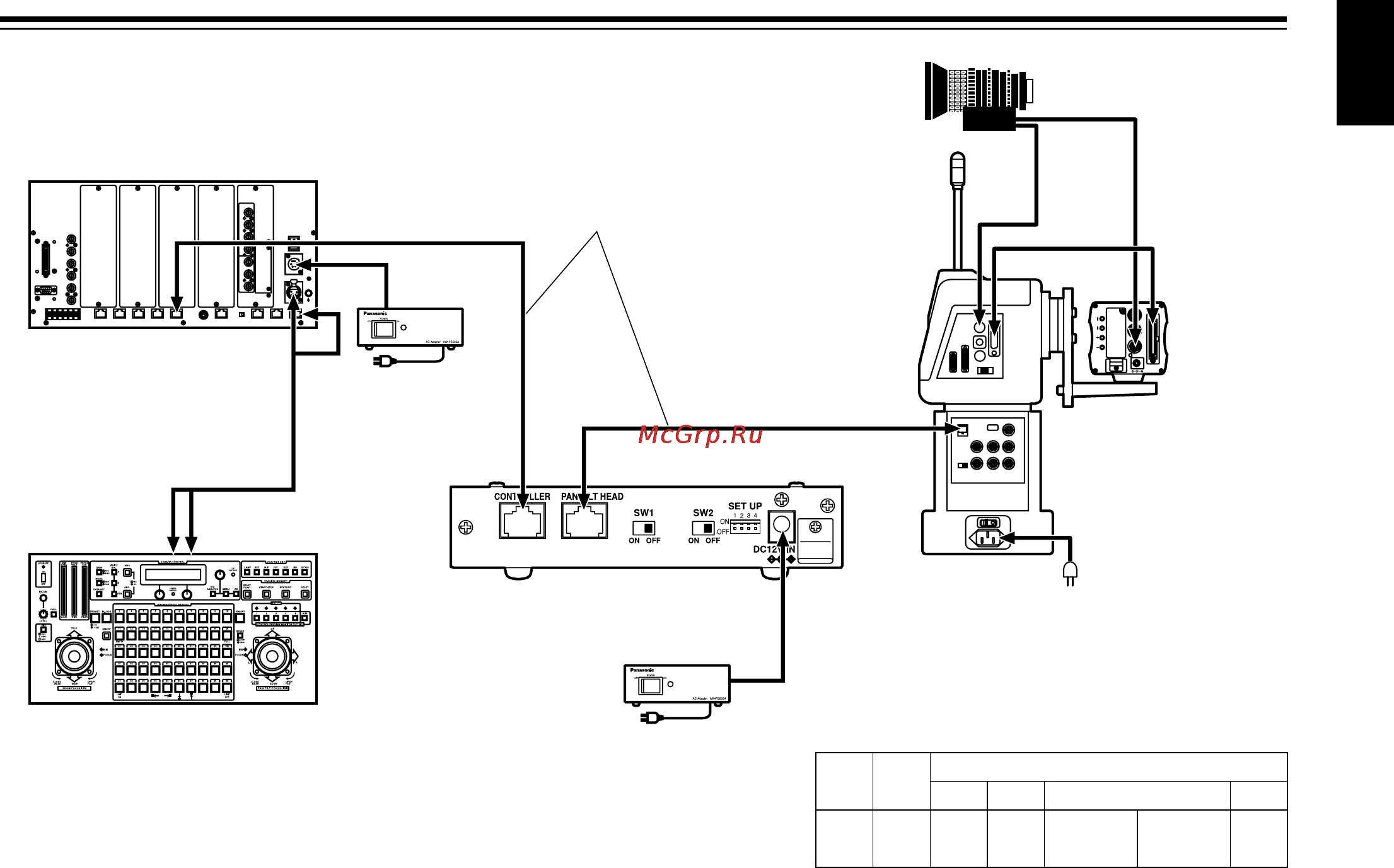

Anschlüsse
Bei Steuerung von AW-PH400 über
AW-RP605A (AW-RP605/AW-RP555/AW-RP655)
CONTROL OUT
TO PAN/TILT HEAD
Hauptgerät
Steuerpult
Multifunktions-Steuergerät
AW-RP605A
10BASE-T-Geradkabel
(entsprechend UTP-Kategorie 5)
Protokollkonverter
AW-IF400G
IP/RP
Innenraum-Schwenk-
/Neigekopf
AW-PH400
Netzgerät
AW-PS505A
Konvertierbare
Kamera
Mit AW-PH400
geliefertes
Kamerakabel
Mit AW-PH400
geliefertes
Netzkabel
Zoomobjektiv
Netzgerät
AW-PS505A
(max. 1000 m)
(max. 500 m)
• Schalterstellungen
SW1 SW2
SET UP
1 2 3 4
OFF OFF ON OFF
ON
(300 Grad)
OFF
(190 Grad)
OFF
