- 6 (G) -
DEUTSCH

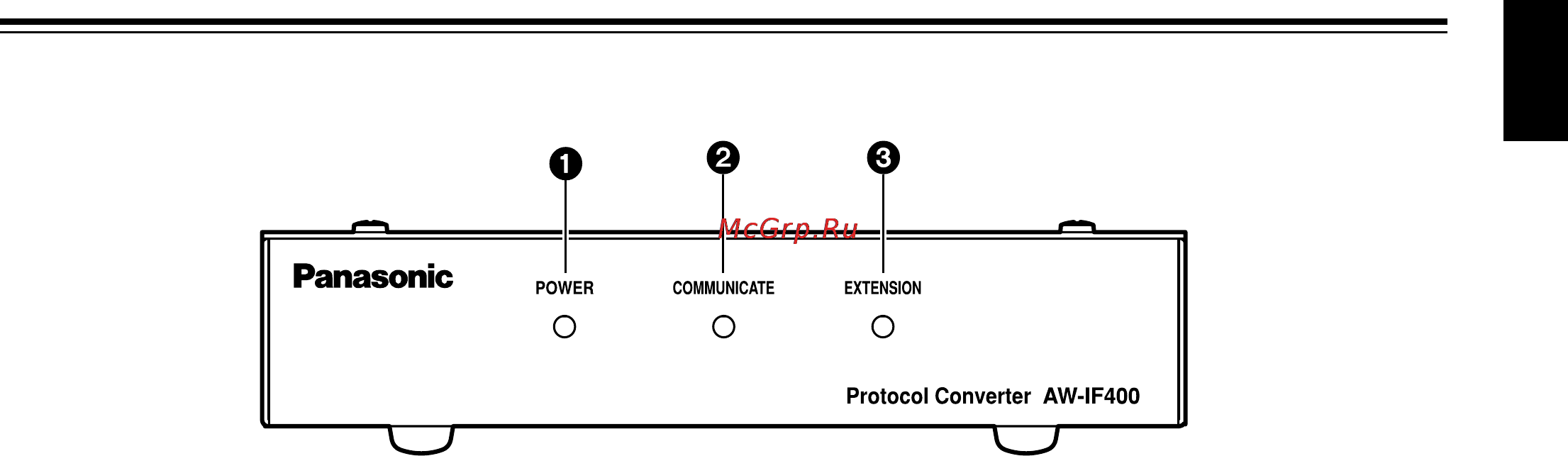

Wichtige Bedienungselemente und ihre Funktionen
Betriebs-LED [POWER]
Diese LED leuchtet grün auf, wenn Gleichstrom der
12-V-Gleichstrom-Eingangsbuchse () zugeführt wird.
Übertragungsstatus-LED [COMMUNICATE]
Diese LED leuchtet auf, wenn Daten zwischen
Steuergerät und Schwenk-/Neigekopf übertragen werden.
Übertragungsentfernungsverlängerungs-LED
[EXTENSION]
Diese LED leuchtet auf, wenn dieses Gerät zur
Verlängerung der Übertragungsentfernung zwischen
AW-RP400 und AW-PH400 verwendet wird.
Fronttafel
