- 6 (S) -
ESPAÑOL

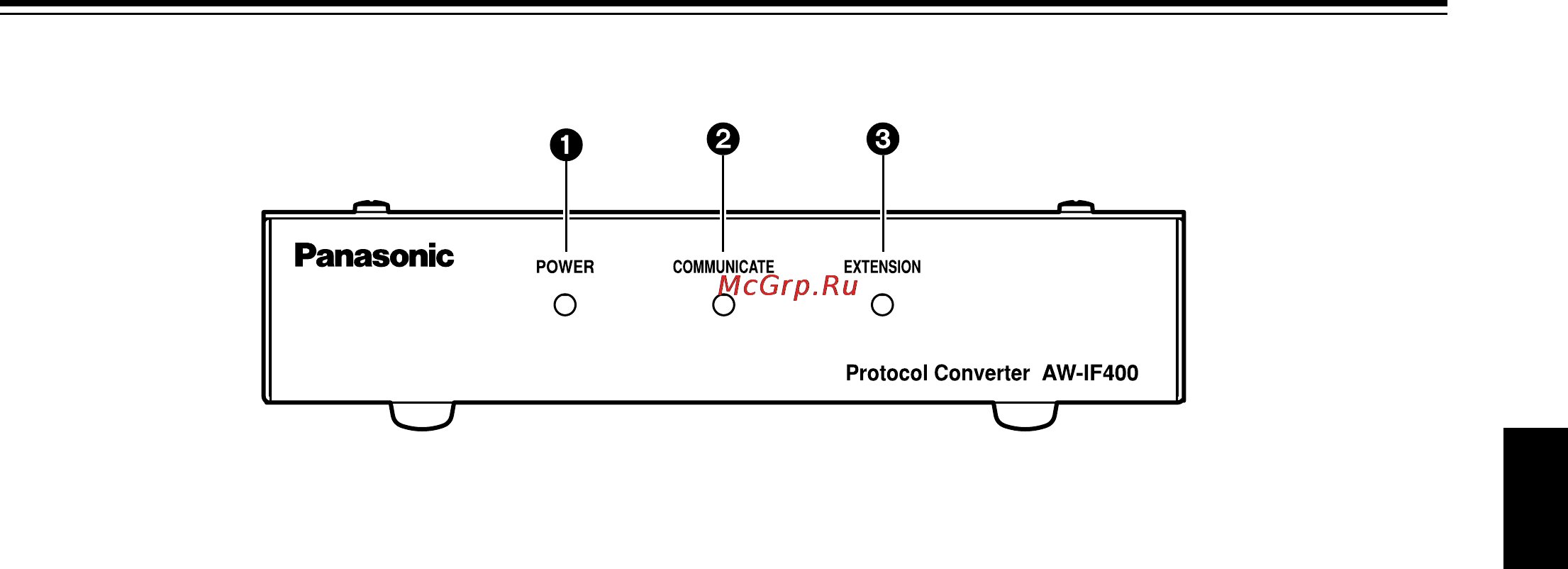

Controles de las operaciones principales y sus funciones
LED de la alimentación [POWER]
Se enciende en verde cuando se suministra CC al
conector de entrada de 12 V CC .
LED del estado de la transmisión [COMMUNICATE]
Éste se enciende cuando los datos están siendo
transmitidos entre el controlador y el cabezal de
panorámica/inclinación.
LED de distancia de transmisión extendida
[EXTENSION]
Éste se enciende cuando esta unidad se utiliza para
extender la distancia de transmisión entre el AW-RP400 y
el AW-PH400.
Panel frontal
