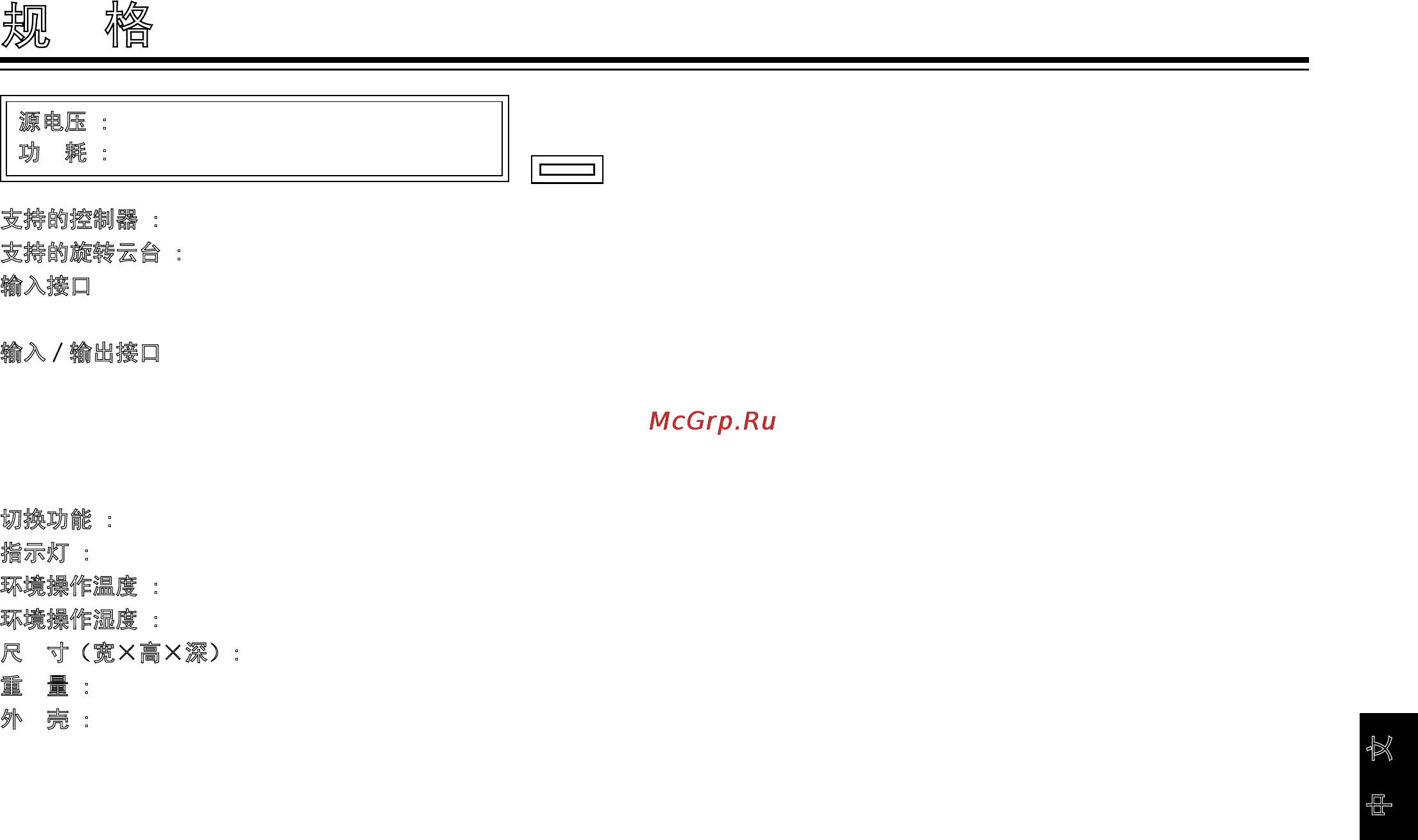

Panasonic AW-IF400 [97/112] 规 格
![Panasonic AW-IF400 [97/112] 规 格](/views2/1014311/page97/bg61.png)
- 12 (C) -
中 文
显示安全信息。
规 格
支持的控制器 : AW-RP400，AW-RP555，AW-RP605，AW-RP605A，AW-RP655
支持的旋转云台 : AW-PH350，AW-PH360，AW-PH400，AW-PH650
输入接口
DC 12V IN插座 : 由通用 AC适配器提供 12V直流电。(推荐AC适配器: AW-PS505A)
输入／输出接口
CONTROLLER : RJ45，模块插口
10BASE-T直连线（非屏蔽5类双绞线）
PAN-TILT HEAD : RJ45，模块插口
10BASE-T直连线（非屏蔽5类双绞线）
切换功能 : 控制器／旋转云台选择开关 (SW1，SW2，SET UP)
指示灯 : POWER，COMMUNICATE, EXTENSION
环境操作温度 : ―10℃到＋ 45℃
环境操作湿度 : 30％到90％（无结露）
尺 寸（宽×高×深）: 145×30×85 mm（不含橡胶垫）
重 量 : 约0.4 kg
外 壳 : AV乳白色油漆（配色芒塞尔值7.9Y6.8/0.8）
以上所示的重量和尺寸为近似数。
规格若有变动，恕不预先通知。
源电压 : DC 10.8 V 至 DC 16.0 V
功 耗 : 1.5 W
