- 11 (J) -

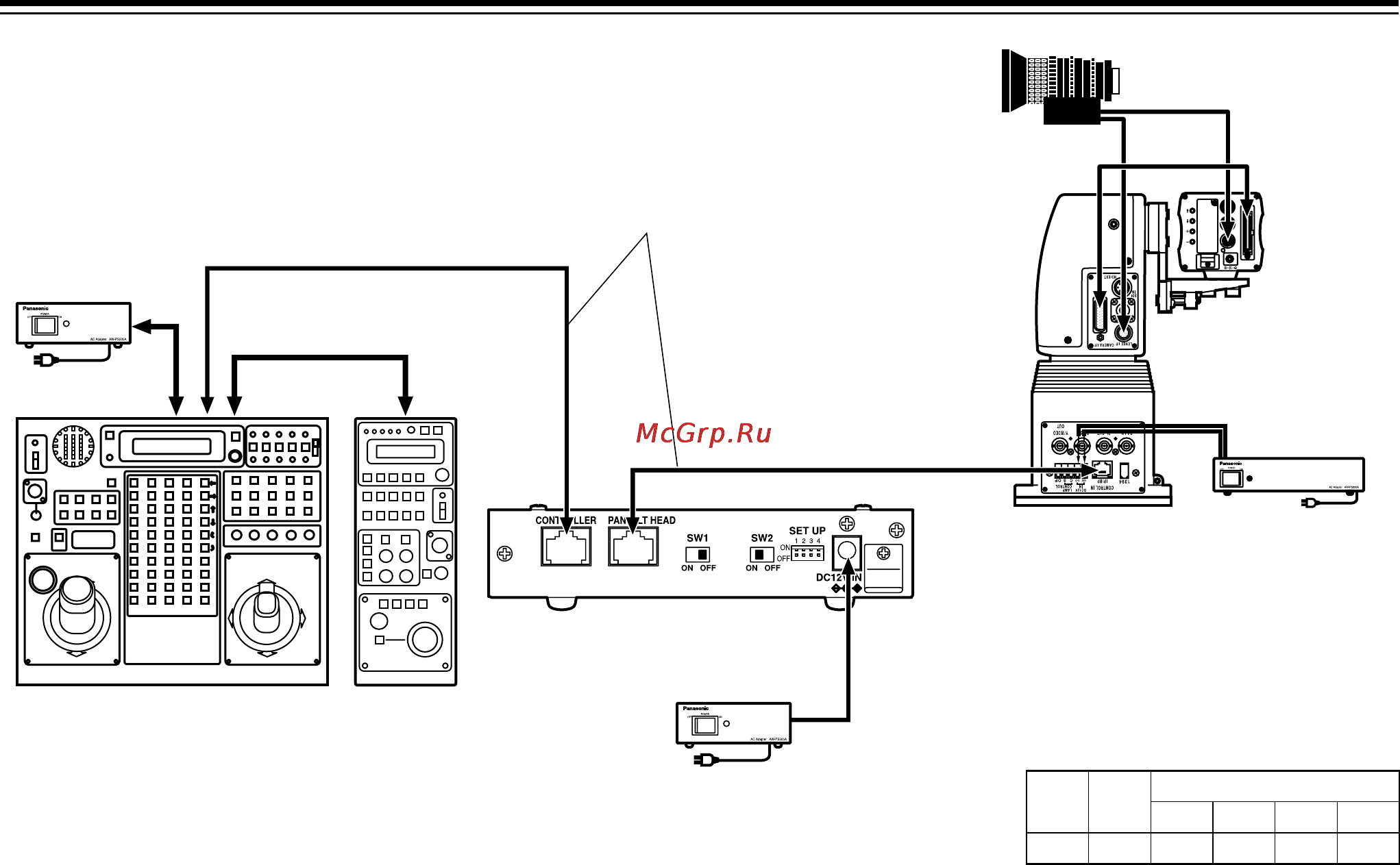

接続のしかた
■ AW-RP400からAW-PH350（AW-PH360/AW-PH650）を
制御する場合
CONTROL IN
IP/RP
10BASE-Tストレートケーブル
（UTPカテゴリー 5）
プロトコルコンバータ
AW-IF400G
屋内回転台
AW-PH350
CONTROL OUT
TO PAN/TILT
HEAD
回転台コントローラー
AW-RP400
リモート
オペレーション
パネル
AW-CB400
ACアダプター
AW-PS505A
コンバーチブル
カメラ
カメラケーブル
AW-CA50T29
AW-CA50C29
ACアダプター
AW-PS300A
ズームレンズ
ACアダプター
AW-PS505A
（最大1000 m）
（最大500 m）
◎スイッチ設定
SW1 SW2
SET UP
1 2 3 4
OFF ON OFF ON OFF OFF
