- 8 ( I ) -
ITALIANO
Comandi principali e loro funzioni

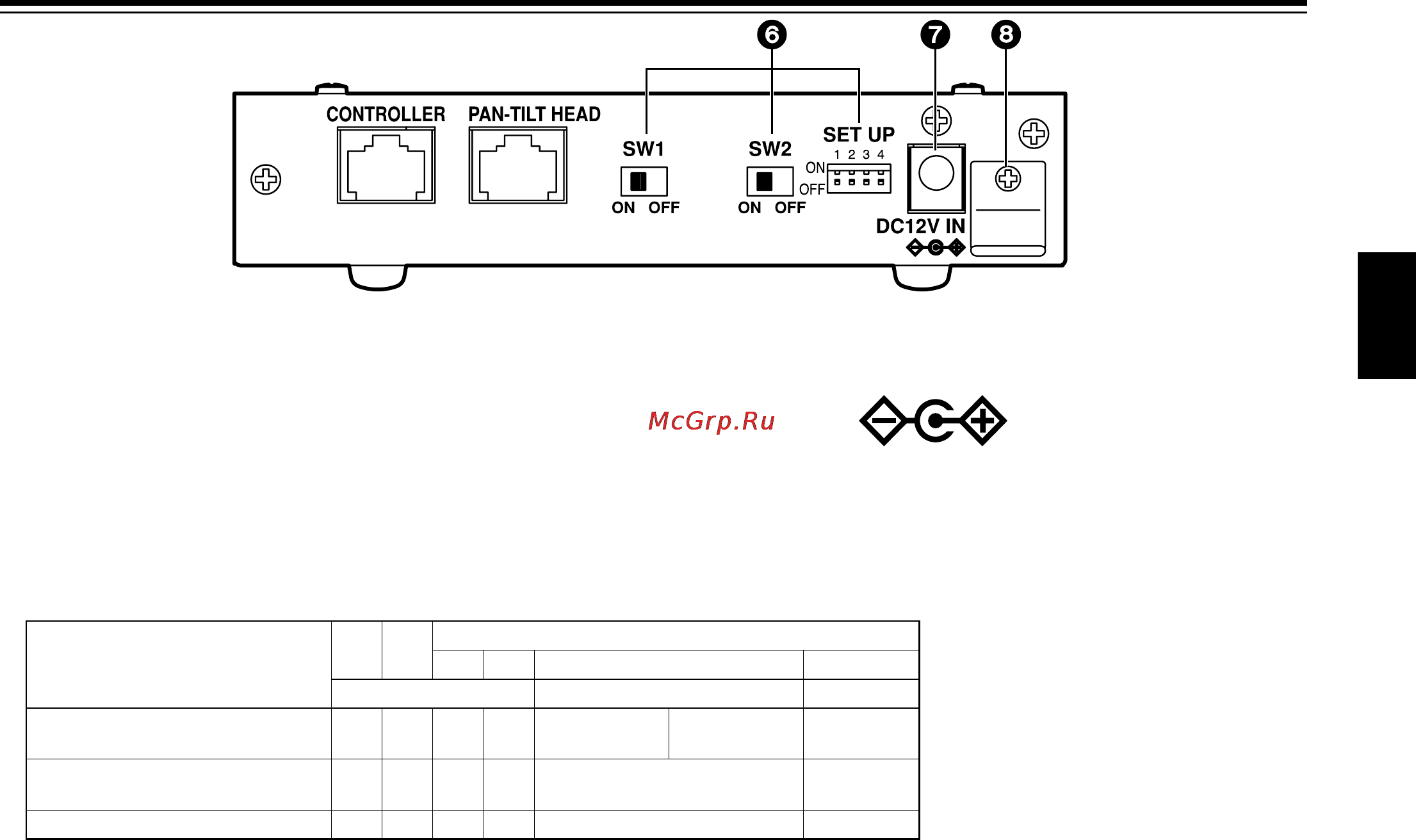

Interruttori di funzione [SW1, SW2, SET UP]
(Regolazioni della fabbrica: SW1 = OFF, SW2 = OFF,
SET UP 1 = ON, SET UP 2 - 4 = OFF)
Serve a selezionare le operazioni dell’AW-IF400.
Prima di cambiare una regolazione, bisogna spegnere
l’unità.
SETUP num. 3 è il selettore dell’intervallo di panoramica
verticale utilizzato per controllare l’unità AW-PH400
dall’unità AW-RP605A. In posizione ON, l’intervallo è di
300 gradi. In posizione OFF è di 190 gradi. Per qualsiasi
altra combinazione, lasciare l’interruttore in posizione
OFF.
Funzioni
SW1 SW2
SET UP
No.1 No.2 No.3 No.4
IMPOSTAZIONE INTERVALLO PANOR. VERTIC. NON USATO
Controllo PH400 da RP605A OFF OFF ON OFF
ON
(300 gradi)
OFF
(190 gradi)
OFF
Prolungamento distanza di
comunicazione tra RP400 e PH400
ON ON OFF OFF
OFF
(Impostato su RP400)
OFF
Controllo PH350 da RP400 OFF ON OFF ON OFF OFF
Connettore d’ingresso c.c. 12 V [DC12V IN]
Collegare l’alimentatore c.a. AW-PS505A (venduto
separatamente) a questa presa.
Morsetto cavo
Serve a fissare in posizione il cavo di alimentazione per
impedire che si stacchi.
