- 8 (R) -
РУССКИЙ

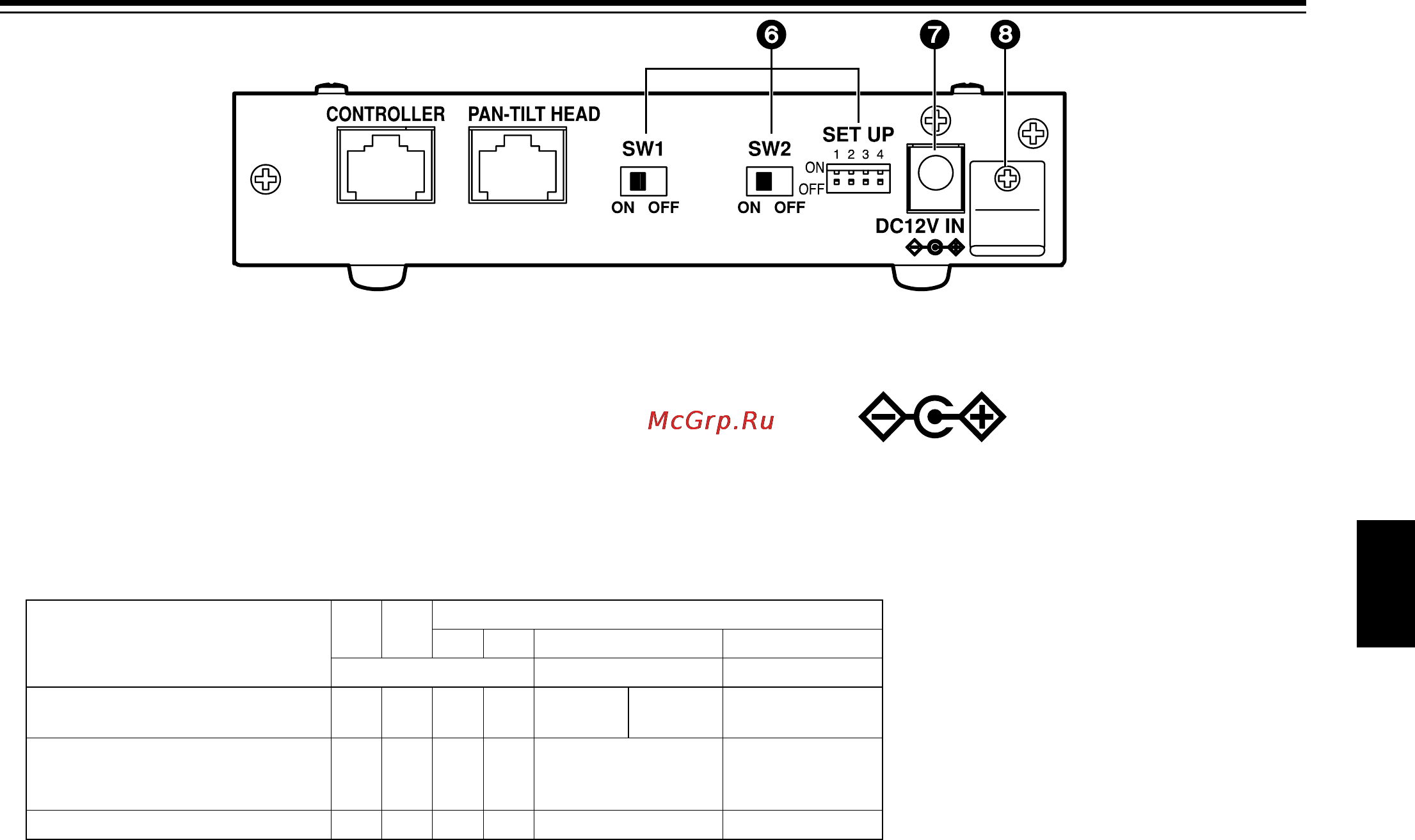

Основные устройства управления и их функции
Функциональные переключатели [SW1, SW2, SET UP]
(Заводские установки по умолчанию: SW1=OFF, SW2=OFF, SET UP
№1=ON, SET UP от №2 до 4 = OFF)
Используются для выбора операций AW-IF400.
Перед изменением установки питание должно быть отключено.
SETUP №3 является селекторным переключателем диапазона
наклона, который используется для управления устройством
AW-PH400 с помощью контроллера AW-RP605A.
В положении ON диапазон составляет 300 градусов; в положении
OFF он составляет 190 градусов. Для какой-либо другой
комбинации используйте переключатель OFF.
Функции
SW1 SW2
SET UP
№ 1 № 2 № 3 № 4
УСТАНОВКА РЕЖИМА ДИАПАЗОН НАКЛОНА НЕ ИСПОЛЬЗУЕТСЯ
Управлние PH400 с RP605A OFF OFF ON OFF
ON
(300 град)
OFF
(190 град)
OFF
Увеличение расстояния связи
между устройствами
RP400 И PH400
ON ON OFF OFF
OFF
(Установка на RP400)
OFF
Управлние PH350 с RP400 OFF ON OFF ON OFF OFF
Входной разъем постоянного тока 12 В [DC12V IN]
Служит для подключения адаптера переменного тока AW-PS505A
(продается отдельно).
Кабельный зажим
Используется для закрепления на месте кабеля питания и
предотвращения его провисания.
