- 7 (J) -

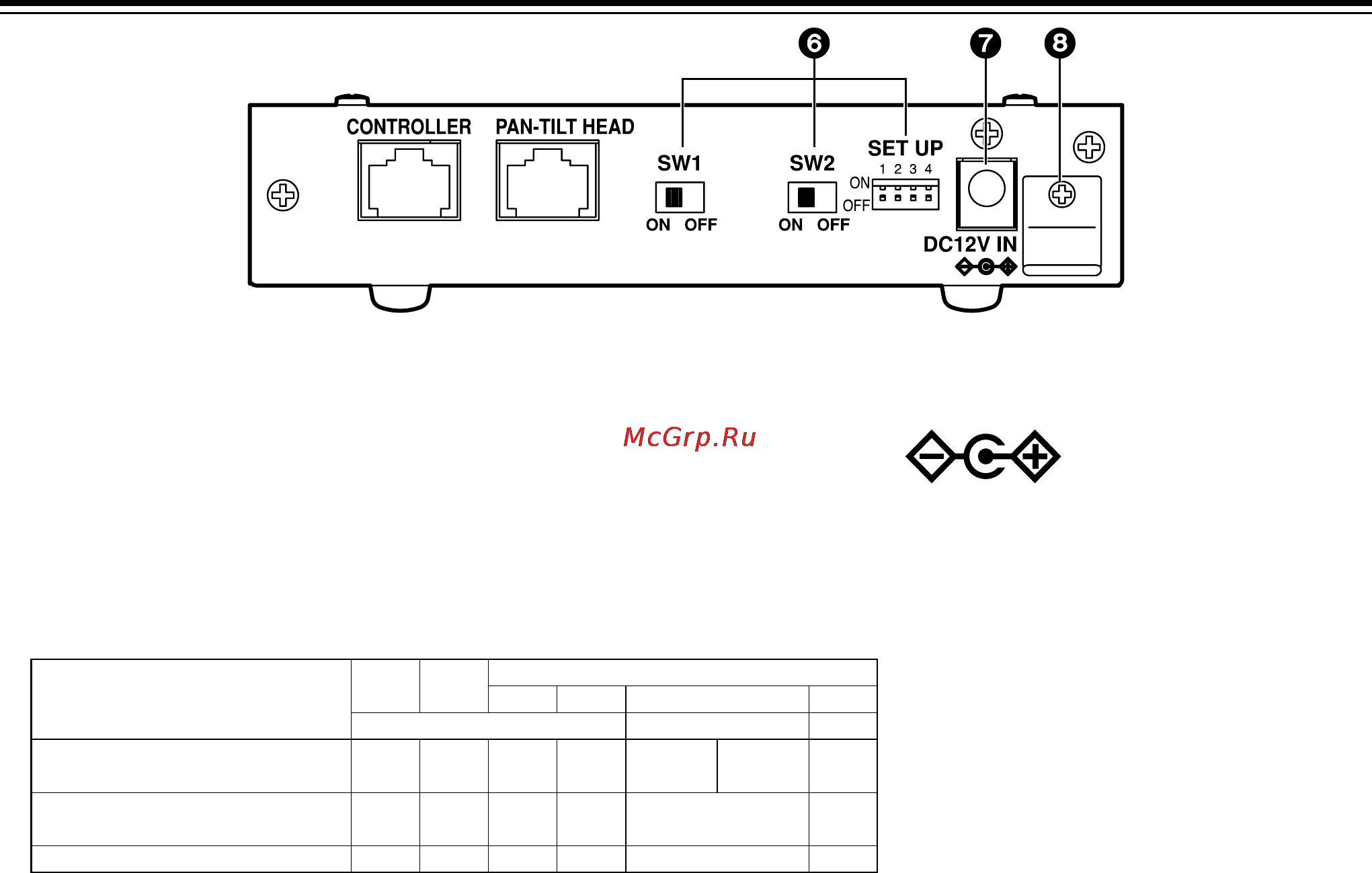

機能切換スイッチ [SW1、SW2、SET UP]
（出荷時 SW1: OFF、SW2: OFF、SET UP No.1: ON、
SET UP No.2 ∼ 4: OFF）
AW-IF400の動作設定を行うスイッチです。設定を変更す
るときは、必ず電源を切った状態で行ってください。
また、SETUP No.3は、AW-RP605AからAW-PH400
を制御する際のチルト範囲の切換スイッチです。
ONで300度、OFFで190度となります。その他の組み合
わせの場合は、OFFで使用してください。
機 能
SW1 SW2
SET UP
No.1 No.2 No.3 No.4
モード切替 チルト範囲切替 未使用
RP605AからPH400を制御 OFF OFF ON OFF
ON
（300度）
OFF
（190度）
OFF
RP400とPH400の通信距離延長 ON ON OFF OFF
OFF
（RP400で切替）
OFF
RP400からPH350を制御 OFF ON OFF ON OFF OFF
DC12 V入力コネクター [DC12 V IN]
ACアダプター AW-PS505A（別売品）を接続します。
コードクランプ
電源ケーブルをクランプし、ケーブル抜けを防止します。
各部の名前と働き
