- 9 (J) -

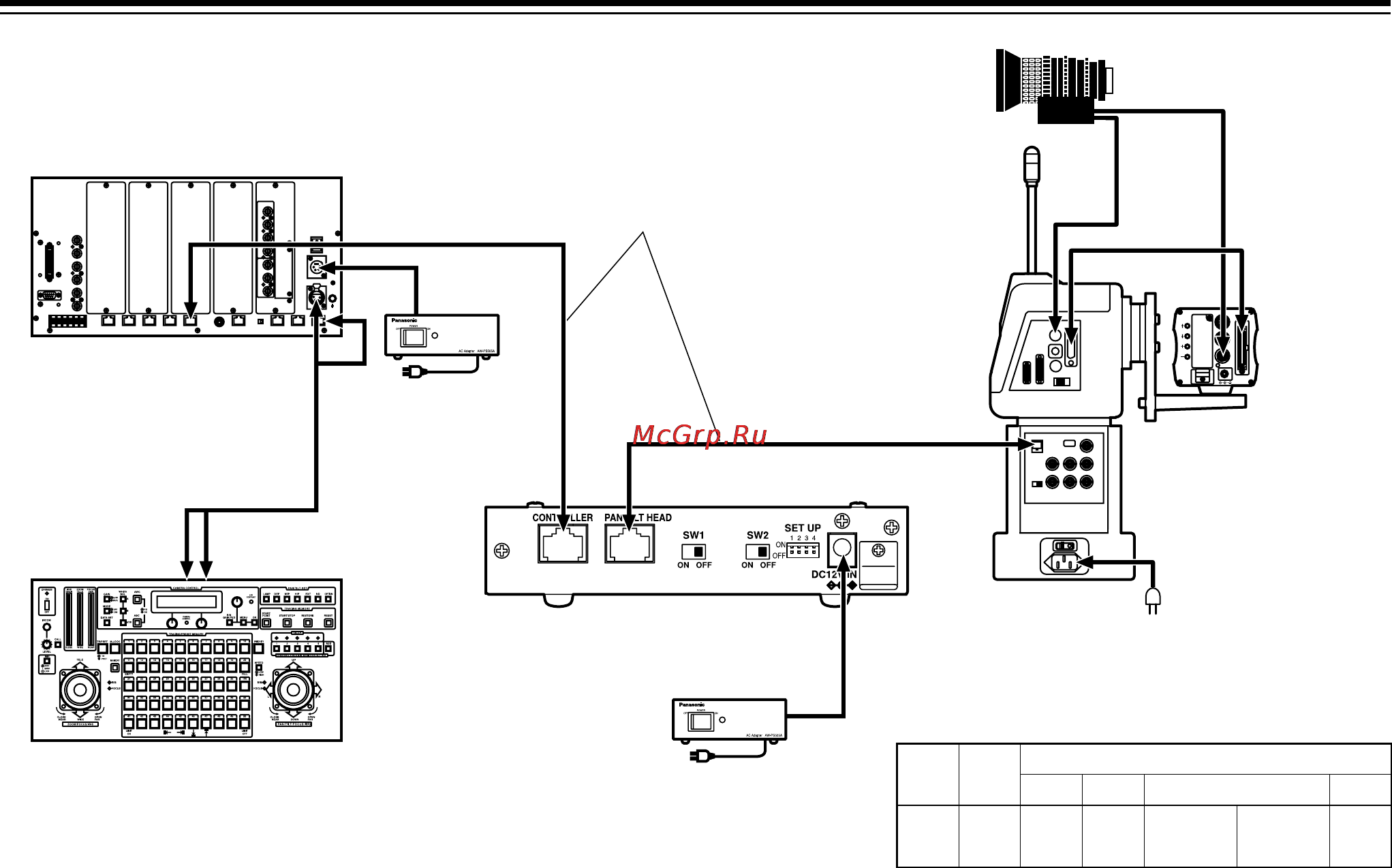

■ AW-RP605A（AW-RP605/AW-RP555/AW-RP655）から
AW-PH400を制御する場合
CONTROL OUT
TO PAN/TILT HEAD
マルチファンクションコントローラー
AW-RP605A
ACアダプター
AW-PS505A
メインユニット
コントロールパネル
（最大1000 m）
（最大500 m）
10BASE-Tストレートケーブル
（UTPカテゴリー 5）
プロトコルコンバータ
AW-IF400G
ACアダプター
AW-PS505A
IP/RP
屋内回転台
AW-PH400
コンバーチブル
カメラ
AW-PH400付属
カメラケーブル
AW-PH400付属
ACケーブル
ズームレンズ
接続のしかた
◎スイッチ設定
SW1 SW2
SET UP
1 2 3 4
OFF OFF ON OFF
ON
（300度）
OFF
（190度）
OFF
