- 12 (F) -
FRANÇAIS

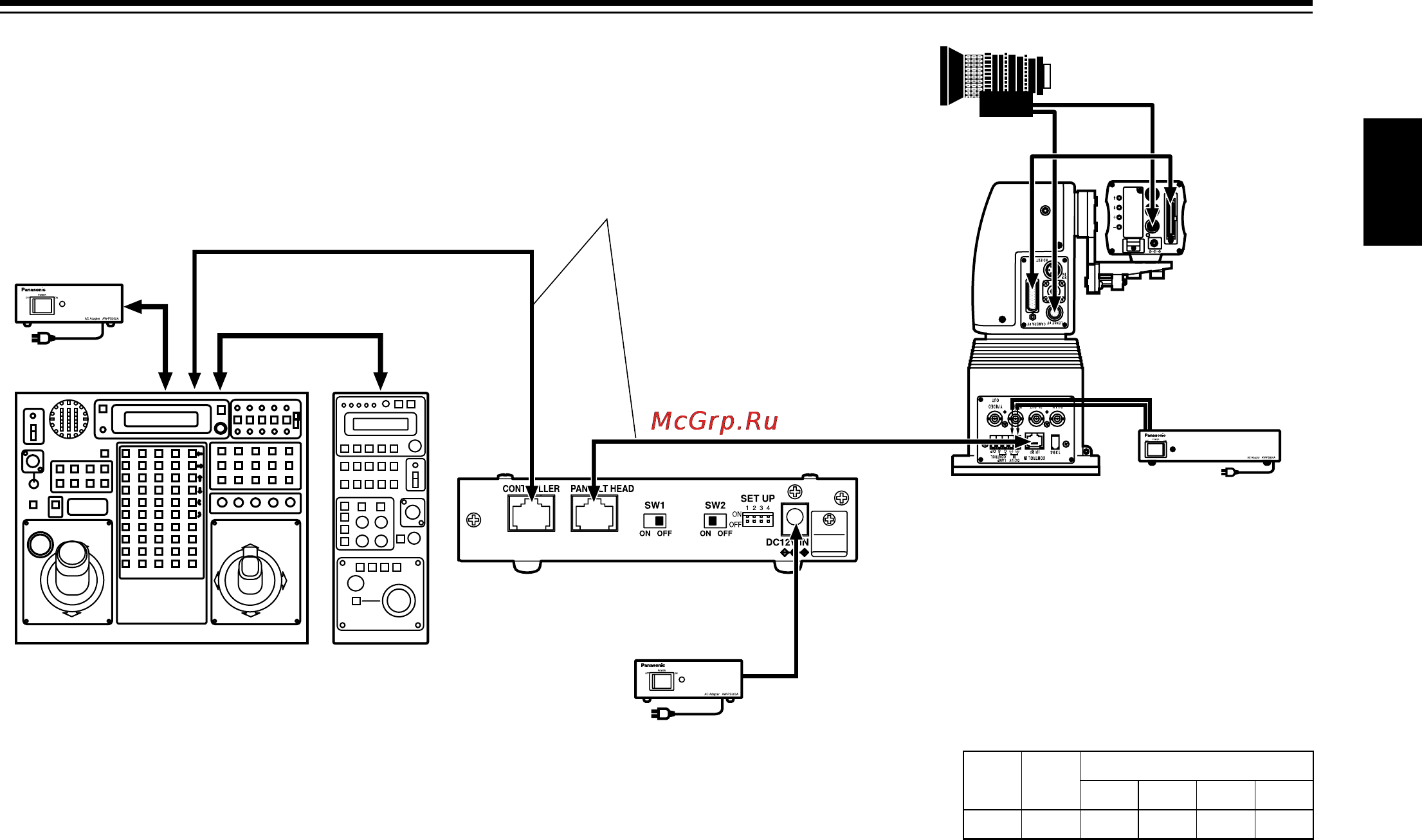

Raccordements
Quand l’AW-PH350 (AW-PH360/AW-PH650) est
pilotée depuis l’AW-RP400
CONTROL
IN IP/RP
Tête panoramique
intérieure
AW-PH350
Panneau de commande de
balayage panoramique
AW-RP400
CONTROL OUT
TO PAN/TILT
HEAD
Câble droit 10BASE-T
(équivalent à UTP catégorie 5)
Convertisseur de protocole
AW-IF400G
Panneau de
commande
à distance
AW-CB400
Adaptateur
secteur
AW-PS505A
Caméra
convertible
Câble de caméra
AW-CA50T29
AW-CA50C29
Adaptateur
secteur
AW-PS300A
Objectif zoom
Adaptateur secteur
AW-PS505A
(500 mètres max.)
(1000 mètres max.)
• Réglages des sélecteurs
SW1 SW2
SET UP
1 2 3 4
OFF ON OFF ON OFF OFF
